Input: | 2AI+2DI2DO | Ertrag: | 2AO+2DI2DO |
---|---|---|---|
Frequenz: | 433MHz/868MHz/915MHz | Abstand: | 2km LOS |
Anwendung: | Drahtlose Steuerung PLC | Steuerung: | Input-/Outputspiegelung |
Markieren: | RS485 drahtloses Modbus RTU,Rücklader drahtloses Modbus RTU,Plc-Steuer-modbus rtu Modul |
Drahtloses Modbus RTU für Stapler-/Rücklader-Fernbedienung
Diese Anwendung ist für PLC-Radioapparat sammeln Signal 4-20mA und PLC-Fernsteuerungsstapler und -rücklader weitverbreitet.
Einleitung

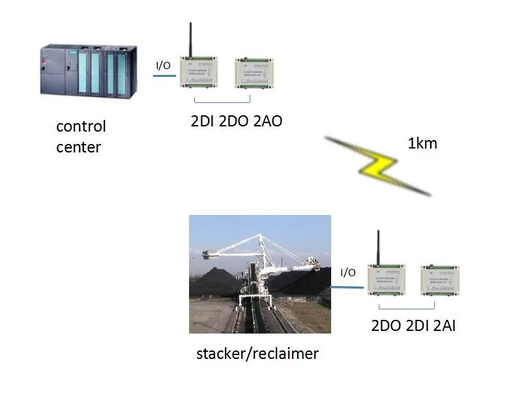

Sie konnten das Diagramm verweisen, werden unser drahtloses RTUs verwendet, um zu helfen, drahtlose Kommunikation zwischen Stapler und Rückladermaschine mit seiner Leitstelle aufzubauen. Dieses verringert viele Kosten und minitor, behalten Zeit bei.
Hier benutzen wir LS-RDIO0202+LS-RAI/O Expander, können Benutzer dem 4-20mA Analogsignal und EIN-AUSzustand der Maschine in der Zeit erhalten.
Leistungsblatt von LS-RAI/O02
Frequenz |
433MHz oder 450MHz oder 470MHz |
Leistungsabgabe |
1W |
Produkte |
2AI |
Eingegebene Art |
4-20mA oder 0-5V oder 0-10V |
Ertragart |
4-20mA oder 0-5V oder 0-10V |
Entschließungsverhältnis |
24 Bit |
Genauigkeit |
±0.02% |
Stromversorgung |
DC 9-36V verwenden DC normalerweise 24V |
Schnittstelle |
RS-485 |
Kanal nein. |
Nichterfüllung 16ch, kann über Dip-Schalter programmieren |
Antenne |
Saugerantenne mit 1.5m Kabel |
Betriebstemperatur |
-35 °C | °C +75 industriell |
Arbeitsfeuchtigkeit |
10%-90% relative Luftfeuchtigkeit, keine Kondensation |
Maß |
115×90×40 (Millimeter) |
Verlegenheitsweise |
Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |
Leistungsblatt von LS-RDIO0202
Parameter |
|
Leistungsabgabe: |
Version 1W (oder 100mW) |
Stromversorgung: |
9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: |
3km (oder 1km Version) |
Baud: |
1200bps |
Empfangen von Empfindlichkeit: |
-123dBm@1200bps, -118dbm (9600bps) |
Vernetzung |
|
Vernetzung: |
Punkt-zu-Punkt und auf Mehrpunkt zeigen |
Protokoll: |
Protokoll Modbus RTU |
Portbeschreibung |
|
Input: |
2 aktiver Input (passives fertigen) besonders an, lokalisiert |
Ertrag: |
2 passive Relaisausgaben, lokalisiert Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgaben 0-5V fertigen) besonders an |
DFV-Anschluss |
RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig |
|
Übertragen Sie gegenwärtiges: |
<600ma> |
Empfangen des Stroms: |
<50ma> |
General |
|
Frequenz: |
433MHz-, 400, 450, 470 oder anderesband |
Kein Kanal: |
16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften |
|
Maß: |
115×90×40 (Millimeter) |
Antennen-Verbindungsstück: |
SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: |
-35℃~+75℃ (industriell) |
Befestigungsart: |
Standard 3,5-Zoll-industrielle Innungsschiene |
In der Leitstelle kann der PLC das Analogsignal der reclairmers durch Radioapparat erhalten und die EIN-AUSzustand steuern. Zu benützen ist einfach.
O.K., willkommen unsere Waren versuchen!
