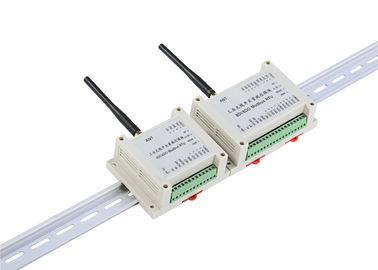

1. LS-RDIO Reihenmodul-Generaleinleitung

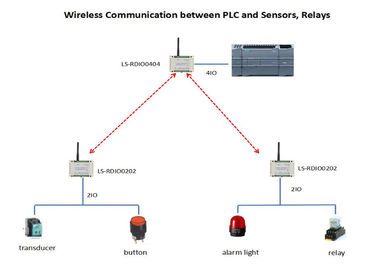

LS-RDIO Modbus RTU ist ein industrieller Prüfer, der durch Lensen-Technologie entworfen ist. Es stützt Punkt-zu-Punkt-, Punkt zu Multipunkte drahtlosen DI, TUT, AI-, AO-Sammlung und Steuerung. Dieser Transceiver hat den Vorteil der einfachen Installation, kein erfordertes Programm, keine Kommunikationsgebühr. Es ist zuverlässiger und kosteneffektiver Ersatz für Schienensignalkabel, SchleifringSignalader.

LS-RDIO0404 hat 4 Input 4 Relaisausgaben und 1 RS485 (drahtloses RS485 besonders angefertigt). Leistungsabgabe haben wir 2 Versionen, ist man 100mW für 1km LOS Steuerabstand, und ein anderes ist 1W für 3km LOS Steuerabstand.

2. Einsatzbereich

LS-RDIO Reihe Input-/Outputmodul ist in der Industrieautomatisierung wie zentralem Datenprozeß der Fabrik, Pumpensteuerung, waagerecht ausgerichteter Überwachung des Behälters, Förderer-Steuerung, Ölüberwachung, Minenmaschiene, Umweltüberwachungsgerät, Lastaufnahmemitteln, Robotersteuerung, Füllmaschine, mischender Ausrüstung, logistischer Linie, AGV etc. weit verbreitet.

3. Parameter von RDIO0404

4. Kommunikation Modbus RTU und Wertberechnung

Arten A. Register:

1) Spulenregister:

Input: es ist nicht bequem, Input/Output 8 auf einmal zu lesen. Um jedes Input/Output entsprechend zu steuern, definierten wir Spulenregister. Die Registeradresse ist 0x0000-0x0007.

Ertrag: es ist nicht bequem, Input/Output 8 auf einmal zu steuern. Um jedes Input/Output entsprechend zu steuern, definierten wir Spulenregister dessen Adresse 0x0020-0x0028 ist.

Anmerkung: Die Spule ist nicht Extraressource, gerade eine Methode für die Registeradressierung---Wenden durch Stückchen.

2) Holdingregister:

a. Wert von Inputkanälen: 0x0000

Anmerkung: das Wenden durch Stückchen bedeutet, dass wir nur die ersten 8 Bits benutzen; bit0 zu bit7 entspricht mit I/O1 I/O8;

b: Feedback und Wert von Ausgabekanälen: 0x0040

Anmerkung: wendend durch Stückchendurchschnitte, biss 0 entspricht mit 1/O1, Stückchen 7 entspricht mit 1/O8, entsprechender Wert 8-Bit--15 des Stückchen, den wir 0 schreiben.

3) Ablesen von Methode:

Spulenregister: Lesen Sie direkt das Reaktionsregister. Durchschnitte 1 WEG, Durchschnitte 0 AN.

Holdingregister: Kann allen Zustand mit 8 Input einmal lesen. Wir verwenden nur bit0-bit7 dieses 16-Bit-Registers; jedes Stückchen stellt den Zustand eines Input dar.

4) Steuermethoden:

a. Benutzen Sie die Spule--- schreibt direkt das entsprechende Spulenregister, das Sie entsprechenden Ertrag steuern können.

b. Benutzen Sie das Holdingregister--- acht Ertrag teilen 1 Holdingregister, also können Sie jedes Stückchen separat erreichen, um den Reaktionsertrag zu steuern.

B. Über Registersteuerung
