Allgemeine Einleitung:

Automatisierte Bewässerung wird eine Tendenz mit der Entwicklung der intelligenten Landwirtschaft. Um passendes Mengenwasser in der richtigen Zeit zu Ihrem Ackerland zu schicken, entwerfen wir dieses drahtlose Bewässerungssystem. Es verwirklichte zu Start/OFF Ihre FeldMagnetventile drahtlos. Sie können verschiedene Feldventile an der Leitstelle steuern. Kein Bedarf, zu gehen Feld und jedes Ventile manuell zu steuern eins nach dem anderen. Drahtloses Bewässerungskontrollsystem hilft Ihnen wirklich speichern viel Zeit.

System umfasst

1. Vorlagenprüfer in Zentrale--zu Jäger-/Toro-Bewässerungsanschließen Prüfer

2. Pumpenprüfer an der Pumpstation--zur Steuerpumpe AN/AUS

3. Magnetventilprüfer am Feld--jeder Prüfer schließt 4 Ventile an

Eigenschaften

1. Leitstelle, der drahtlose Prüfer hat 8 Stationen. Wir stellen auch den Expander mit 8 Stationen herein zur Verfügung

bestellen Sie, um Bewässerungsprüfer mit 16 oder 24 oder 36 oder 48 Stationen anzuschließen.

2. FeldVentilsteuergerät hat Hafen 4. Jedes kann 4 Ventile anschließen. Der Prüfergebrauch Solar

Stromversorgung. Sie hat bereits Solarversorgungsstromkreis an Bord.

3. An der Leitstelle schaltet der Pumpenprüferwille Pumpe automatisch ein, wenn irgendeine des Magnetventils eingeschaltet ist. Schalten Sie die Pumpe aus, wenn keine Ventile automatisch eingeschaltet ist.

4. An der Leitstelle können Sie jedes mögliches Magnetventil automatisch anschalten, das das vor--setted übereinstimmt

das Programm des Bewässerungsprüfers.

5. Drahtlose Verbindung, kein Bedarf, Pumpe und Ventil manuell zu betreiben. Kann alle an der Leitstelle tun.

Kein Bedarf, hier und dort zu laufen mehr. Sparen Sie Zeit und Energie.

6. Hauptprüfer hat LED-Indikator des Feedbacks vom Pumpenseiten- und Ventilsteuergerätbrett.

7. Steuern Sie Abstand 2km oder mehr am offenen Gebiet, keine Kommunikationsgebühr.

Welches enthaltene in diesem System

Parameter

1. Meister-Hauptprüfer:

Stromversorgung DC-24V

8 lokalisierter Input (DC Wechselstrom 24V oder 24V), 1 Antwortertrag

kann durch Station 8 erweitern

433MHz, Leistungsabgabe 1W

DFV-Anschluss: RS485

2. Meister-Expander

Stromversorgung DC-24V

8 lokalisierter Input (DC Wechselstrom 24V oder 24V), kein Ertrag

DFV-Anschluss: RS485

3. Pumpenprüfer:

Stromversorgung: DC 12V

1 digitaler trockener Input und 1 Relaisausgabe

Maximallast AC250V/5A, DC30V/5A des Kontaktes

433MHz, Leistungsabgabe 1W

DFV-Anschluss: RS485

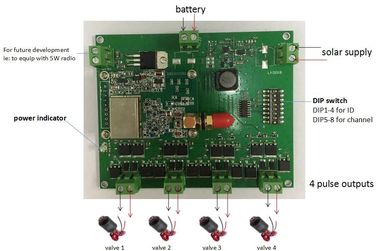

4. Ventilsteuergerät:

Stromversorgung DC-12V oder Sonnenkollektorstromversorgung. Batterie voll aufgeladen: 13.6V

4 lokalisierte Impulsertrag, können 4 Magnetventile separat steuern

433MHz, Leistungsabgabe 1W

Wie man Vorlagenprüfer anschließt

Über Definition der Dip-Schalter des Hauptprüfers

Wie man Expander anschließt

Über Definition der Dip-Schalter des Expanders

Wie man Hauptpumpe anschließt

Pumpenprüfer Dip-Schalter Definition

Wie man Ventilsteuergerät anschließt

Schlussfolgerung:

1. Vergewissern Sie bitte sich aller Prüfer in der gleichen Systemeinstellung mit dem gleichen Kanal

2. Ein Meister zu mehr Sklaven, stellte bitte unterschiedliche Identifikation für Sklaven ein (Ventilsteuergerät)

3. Vorlagenseite alle COM-Häfen schließen an das c-Hafen des Bewässerungsprüfers an
