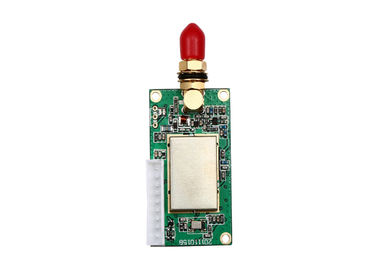

des Rf-433MHz drahtlose Datenübertragung 1km RS232 RS485 TTL Daten-Modul-100mW

des Rf-100mW drahtlose Datenübertragung 1km RS232 RS485 TTL Daten-Modul-433MHz


Einleitung

LS-U100 ist ein Datenmodul UHFbandes 100mW. Es überträgt herum 1KM LOS. Dieses Modul nimmt transparentes Getriebe an. Benutzer benötigen kein Programmwissen. Entworfen mit gute Leistung IC-TI CC1020 und hoher Geschwindigkeit MCU, ist LS-U100 ein ausgezeichneter Rf-Transceiver. Es hat den Vorteil der kleiner, der geringen Energie Leistungsaufnahme, langer Getriebeabstand und auch, starke Entstörungsfähigkeit.

Parameter:

• Leistungsabgabe: DC 5V
• Rf-Energie: 100mW
• Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein
• Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar
• Frequenzband: 433, 450, 470, 868, 915 oder THEORIE andere
• Schnittstelle: RS-232/RS-485/TTL
• Kommunikationsmodus: Halbduplex
• Kanal: 8 (Nichterfüllung), 16/32 (besonders angefertigt)
• Empfangen Sie Strom: <40ma>
• Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
• Übertragender Strom: <100ma>
• Rf-Blickfeldstrecke: 600m (BER= 10-5@9600bps);
• 1,000m (BER=10-5 @ 1,200bps)
• Größe: 47 x 26 x 10mm (ohne Antennenhafen)

• LEISTUNG
  Leistungsabgabe:	100mW
  Rf-Blickfeld-Strecke:	1000m@1200bps; 600m@9600bps
  Rf-gültiger Preis:	1200/2400/4800/9600/19200bps
  Raum-Kanal:	1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz)
  Bandbreite:	<25khz>
  Empfänger-Empfindlichkeit:	-120dBm@1200bps, -115dbm (9600bps)
  Datenformat:	8N1, 8E1, 8O1 (fertigen Sie) besonders an
  KOMPATIBILITÄT
  LS-UN10, LS-U100, LS-U1000, Reihe LS-UN5000
  ENERGIE
  Versorgungs-Spannung:	DC 5V
  Übertragen Sie Strom:	<40ma>
  Empfangen Sie Strom:	<20ma>
  Schlafstrom:	<20ua>
  ALLGEMEIN
  Kommunikations-Modus:	Halbduplex
  Frequenz-Band:	400MHz oder 450MHz, 470MHz
  Frequenzmodulation	FSK/GFSK
  Kanal:	8 (Nichterfüllung), 16/32/64 (optional)
  Schnittstelle:	TTL, RS232, RS485 (wählen Sie ein)
  PHYSIKALISCHE EIGENSCHAFTEN
  Größe:	47mm×26mm×10mm (ausschließlich der Antennenbasis und des Datenstiftes)
  Gewicht:	20g
  Antennen-Basis:	50Ω, SMA
  Betriebstemperatur:	Industriell: - 40℃~+85℃ (TCXO)
  Frequenz-Stabilität:	±2.5ppm industriell



Anwendung:

• Anstehende Maschinenradioapparatsteuerung
• Zeichen LED-Anzeige LED
• Produktionsautomatisierung
• Griffsgerät
• Bewässerungssystem
• RS485 zum Radioapparat
• Robotiksteuerung
• Hausautomation


  Pin-Definition (Stift 9)




Kanal-Konfiguration:

Jeder Kanal hat seinen Festfrequenzpunkt, der vor-schreiben zu MCU in Fabrik ist. Das folgende ist die Konfigurationstabelle für unser allgemeines Modul. Wenn Sie andere Frequenzpunkte benötigen, sagen Sie bitte unseren Verkäufen, wenn Sie Auftrag vergeben.




Installieren Sie Maß:


Wie man an PC anschließt



Anwendungs-Beispiel
