| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Zertifizierung: | CE, FCC |
| Modellnummer: | LS-S100 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-7 Tage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Leistungsabgabe: | 100mW | Distanz: | 1KM |
|---|---|---|---|
| Schnittstelle: | TTL | Frequenz: | 433MHZ |
| Markieren: | drahtlose Datenübertragung,Rf-Datentransceiver |
||

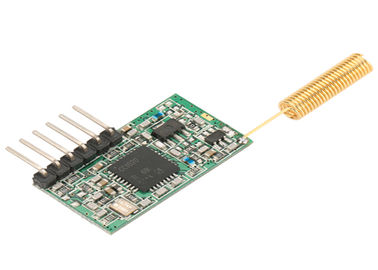

LS-S100 ist ein Mini-Größe Rf-Datenmodul. Es wird normalerweise für eingeschränkte Raumanwendung verwendet. Mit TTL-Schnittstelle ist dieses drahtlose transeiver für drahtlose Kommunikation des Mikroreglers und andere TTL-NiveauhafenKommunikationssysteme weit verbreitet. Es hat hohe Zuverlässigkeit und gute Leistung.
I. technische Spezifikation
| LEISTUNG | |
| Leistungsabgabe: | 100mW (Nichterfüllung), |
| Rf-Blickfeld-Strecke: | 1000m@1200bps; 600m@9600bps |
| Rf-gültiger Preis: | 1200/2400/4800/9600/19200bps |
| Raum-Kanal: | 1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz/other) |
| Bandbreite: | <25khz> |
| Empfänger-Empfindlichkeit: | -123dBm@1200bps (1% BRUSTBEERE) |
| VERNETZUNG | |
| Vernetzungs-Topologie: | Punkt-zu-Punkt, Punkt-zu-Mehrpunkt |
| KOMPATIBILITÄT | |
| LS-U Reihe | |
| ENERGIE | |
| Versorgungs-Spannung: | DC 5V (Nichterfüllung), |
| Übertragen Sie Strom: | 100mA |
| Empfangen Sie Strom: | 30mA |
| Schlafstrom: | 10uA |
| ALLGEMEIN | |
| Kommunikations-Modus: | Halbduplex |
| Frequenz-Band: | 433MHz (400/450MHz/470MHz) |
| Kanal: | 8 (Nichterfüllung), 16/32/64 (optional) |
| Schnittstelle: | TTL |
| PHYSIKALISCHE EIGENSCHAFTEN | |
| Größe: | 28mm×15mm×10mm (ausschließlich der Antennenbasis und des Datenstiftes) |
| Gewicht: | 20g |
| Antennen-Basis: | 50Ω, SMA |
| Betriebstemperatur: | Industriell: - 40℃~+85℃ (TCXO) |
| Frequenz-Stabilität: | ±2.5ppm industriell |
II. Einsatzbereich
III. Wie man sie verwendet
1. Stromversorgung der Nichterfüllungs-5V
2. Pin-Definition (6pin)
Tabelle 1: JP 1 Pin-Definitionen und Verbindungsmethoden
| Pin nein. | Signal-Name | Funktion | Niveau | Verbindung mit Anschluss | Anmerkungen |
| 1 | Boden | Erdung der Stromversorgung | - | Boden | |
| 2 | VCC | Stromversorgung: DC 5V | - | ||
| 3 | RXD/TTL | Datenempfangen | TTL | TxD | |
| 4 | TXD/TTL | Datenübertragen | TTL | RxD | |
| 5 | SLP | Schlafsteuerung | - | Schlafsignal | Niedriger Stand gültig |
| 6 | TEST | Fabrikprüfung | - | - |
Parametereinstellung durch unsere Software
Sie können unsere Software Lensen.exe benutzen, um den Parameter auf Computer zu lesen oder einzustellen. Wenn Sie Rf-Modul an PC durch das Prüfungskabel anschließen, erinnern Sie bitte, sich das DB9 sowie den USB-Port an Computer anzuschließen.
Entsprechende Frequenz zeigt auf 433MHz von 1-8 Kanälen
| Kanal | Frequenz | Kanal | Frequenz | Kanal | Frequenz | Kanal | Frequenz |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
