Daten-Modul Amrs 2km 1W RS485 drahtlose drahtlose Steuerung RS485 zum PTZ-Radioapparat-Prüfer
Einleitung:

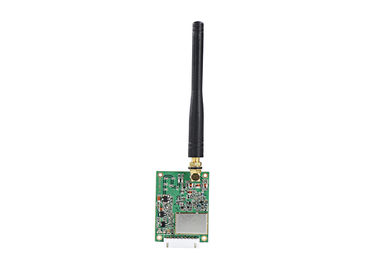

LS-U1000S-RS485 ist ein Datenmodul UHFbandes 1000mW. Mit elegantem Plastikgehäuse ist es bequem für Sie, an Geräte RS485 für Anwendungen anzuschließen im Freien. Einfach zu installieren, brauchte kein Programm, keine Kommunikationsgebühr.
Parameter:
Leistungsabgabe: DC 5V oder anderes besonders angefertigt
Rf-Energie: 1W
Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein
Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar
Frequenzband: 433 oder 400, 450, 470 oder THEORIE andere
Schnittstelle: RS485
Kommunikationsmodus: Halbduplex
Kanal: 8 (Nichterfüllung), 16/32 (besonders angefertigt)
Empfangen Sie Strom: <50ma>
Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Übertragender Strom: <500ma>
Rf-Blickfeldstrecke: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Größe: 68x 45 x 18mm (ohne Antennenhafen)
| LEISTUNG |
| Leistungsabgabe: |
1W |
| Rf-Blickfeld-Strecke: |
3km@1200bps; 2km@9600bps |
| Rf-gültiger Preis: |
1200/2400/4800/9600/19200bps |
| Raum-Kanal: |
1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz) |
| Bandbreite: |
<25khz>
|
| Empfänger-Empfindlichkeit: |
-123dBm@1200bps, -118dbm (9600bps) |
| Datenformat: |
8N1, 8E1, 8O1 (fertigen Sie) besonders an |
| KOMPATIBILITÄT |
| LS-UN10, LS-UN100, LS-U1000, Reihe LS-UN5000 |
| ENERGIE |
| Versorgungs-Spannung: |
DC 5V |
| Übertragen Sie Strom: |
<600ma>
|
| Empfangen Sie Strom: |
<50ma>
|
| Schlafstrom: |
<20ua>
|
| ALLGEMEIN |
| Kommunikations-Modus: |
Halbduplex |
| Frequenz-Band: |
433MHz oder 400MHz oder 450MHz, 470MHz |
| Frequenzmodulation |
FSK/GFSK |
| Kanal: |
8 (Nichterfüllung), 16/32/64 (optional) |
| Schnittstelle: |
TTL, RS232, RS485 (wählen Sie ein) |
| PHYSIKALISCHE EIGENSCHAFTEN |
| Größe: |
53mm×38mm×10mm
(ausschließlich der Antennenbasis und des Datenstiftes) |
| Gewicht: |
35g |
| Antennen-Basis: |
50Ω, SMA |
| Betriebstemperatur: |
Industriell: - 40℃~+85℃ (TCXO) |
| Frequenz-Stabilität: |
±2.5ppm industriell |
Anwendung:
- SCADA
- Amr (automatischer Zählerstand)
- Kamerasteuerung (PTZ)
- Trägt Anzeigetafelsteuerung zur Schau
- Elektronische Zeichen und Anschlagbretter
- GPS-Flottenspurhaltung
- Sicherheitssysteme
- Automatenüberwachung
- Fernwettersysteme
- Fernpark- und Torzugangssysteme
- Direktübertragung wiegen Skalen
- Hvac-Steuerung
- Fernpumpstationssteuerung
- Vaterlandverteidigung
- Robotik und Steuerung
- Drahtlose Bestandskontrolleanwendungen
- Gelenkbewässerung
- Zerstreute Telemetrie
- Ferninstrumentierung
- Drahtlose Druck- und Temperaturfühler

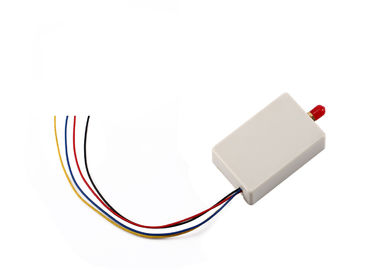

Pin-Definition:
Rotes Kabel---VCC 5V (Stromversorgung DC)
Schwarzes Kabel----Boden (Erdung der Stromversorgung)
Blaues Kabel----485 A
Gelbes Kabel---485 B
Kanal-Konfiguration:
Jeder Kanal hat seinen Festfrequenzpunkt, der zu MCU in der Fabrik vorgeschrieben ist. Das folgende ist die Konfigurationstabelle für unser allgemeines Modul. Wenn Sie andere Frequenzpunkte benötigen, sagen Sie bitte unseren Verkäufen, wenn Sie Auftrag vergeben.
| Lenken Sie nein. |
Frequenz |
Kanal nein. |
Frequenz |
| 1 |
429.0325MHz |
5 |
433.0325MHz |
| 2 |
430.0325MHz |
6 |
434.0325MHz |
| 3 |
431.0325MHz |
7 |
435.0325MHz |
| 4 |
432.0325MHz |
8 |
436.0325MHz |
