senden drahtlose Daten 1W Hafen-drahtloses Transceiver-Modul 433MHz RS232 mit Plastikeinschließung

Grundlegende Informationen
Herkunftsort: China
Markenname: Lensen
Modellnummer: LS-U1000S-A
Min Bestellmenge: 2ST
Preis: Negotiation
Verpackung Informationen: Standard Verpackung
Lieferzeit: 2-7 Tage
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 6000pcs/month
Frequenz: 433MHZ Leistungsabgabe: 1W
Distanz: 2KM Material: Kunststoffgehäuse
Markieren:

drahtlose Datenübertragung

,

Rf-Datentransceiver

Datenmoduls RS232 des Rf-LS-U1000 Radioapparat sind RS485 drahtlose Steuerung der Geräte 1km verbunden



Einleitung:

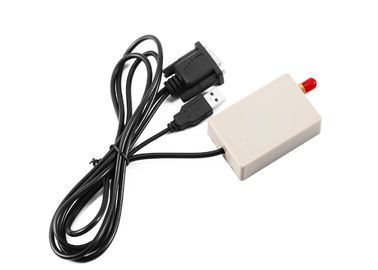

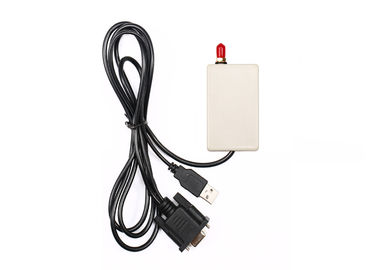

LS-U1000S-RS232 ist ein Datenmodul UHFbandes 1000mW. Mit elegantem Plastikgehäuse DB9 Verbindungsstück, ist es bequem für Sie, das RS232-Hafen des Computers und andere Geräte RS232 anzuschließen. Einfach zu installieren, brauchte kein Programm, keine Kommunikationsgebühr.



Parameter:

Leistungsabgabe: USB-Stromversorgung

Rf-Energie: 1W

Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein

Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar

Frequenzband: 433 oder 400, 450, THEORIE 470or andere

Schnittstelle: RS-232

Kommunikationsmodus: Halbduplex

Kanal: 8 (Nichterfüllung), 16/32 (besonders angefertigt)

Empfangen Sie Strom: <50ma>

Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Übertragender Strom: <500ma>

Rf-Blickfeldstrecke: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1200bps)

Größe: 68x 45 x 18mm (ohne Antennenhafen)



LEISTUNG
Leistungsabgabe: 1W
Rf-Blickfeld-Strecke: 3km@1200bps; 2km@9600bps
Rf-gültiger Preis: 1200/2400/4800/9600/19200bps
Raum-Kanal: 1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz)
Bandbreite: <25khz>
Empfänger-Empfindlichkeit: -123dBm@1200bps, -118dbm (9600bps)
Datenformat: 8N1, 8E1, 8O1 (fertigen Sie) besonders an
KOMPATIBILITÄT
LS-UN10, LS-UN100, LS-U1000, Reihe LS-UN5000
ENERGIE
Versorgungs-Spannung: DC 5V
Übertragen Sie Strom: <600ma>
Empfangen Sie Strom: <50ma>
Schlafstrom: <20ua>
ALLGEMEIN
Kommunikations-Modus: Halbduplex
Frequenz-Band: 433MHz oder 400MHz oder 450MHz, 470MHz
Frequenzmodulation FSK/GFSK
Kanal: 8 (Nichterfüllung), 16/32/64 (optional)
Schnittstelle: RS232
PHYSIKALISCHE EIGENSCHAFTEN
Größe: 53mm×38mm×10mm
(ausschließlich der Antennenbasis und des Datenstiftes)
Gewicht: 35g
Antennen-Basis: 50Ω, SMA
Betriebstemperatur: Industriell: - 40℃~+85℃ (TCXO)
Frequenz-Stabilität: ±2.5ppm industriell


Anwendung:

Anstehende Maschinenradioapparatsteuerung

Amr (automatischer Zählerstand)

Zeichen LED-Anzeige LED

Drahtlose Überwachung

Produktionsautomatisierung

Griffsgerät

Bewässerungssystem

RS232 zum Radioapparat

Robotiksteuerung

Hausautomation



Pin-Definition:

DB9, zum an das RS232-Hafen Ihres Gerätes anzuschließen

   USB, zum von Energie zu liefern





Die Funktion von LED-Indikator

a. Der LED-Indikator blitzt für 0.5S wenn Stromversorgung an rot.

b. Das LED-Indikatorblinkenblau, wenn Daten empfangen werden.

c. Das LED-Indikatorblinken Rot, wenn Daten übertragen werden.

d. Der LED-Indikator hält Dunkelheit, wenn das Modul im Schlafmodus ist.





Parametereinstellung durch unsere Software

Sie können unsere Software Lensen.exe benutzen, um den Parameter auf Computer zu lesen oder einzustellen. Wenn Sie Rf-Modul an PC durch das Prüfungskabel anschließen, erinnern Sie bitte, sich das DB9 sowie den USB-Port an Computer anzuschließen.



Kanal-Konfiguration:

Jeder Kanal hat seinen Festfrequenzpunkt, der zu MCU in der Fabrik vorgeschrieben ist. Das folgende ist die Konfigurationstabelle für unser allgemeines Modul. Wenn Sie andere Frequenzpunkte benötigen, sagen Sie bitte unseren Verkäufen, wenn Sie Auftrag vergeben.



Lenken Sie nein. Frequenz Kanal nein. Frequenz
1 429.0325MHz 5 433.0325MHz
2 430.0325MHz 6 434.0325MHz
3 431.0325MHz 7 435.0325MHz
4 432.0325MHz 8 436.0325MHz
