| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-RDIO0808 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-7 Tage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Frequenz: | 433/868/915MHZ | Leistungsabgabe: | 1W |
|---|---|---|---|
| Distanz: | 203km LOS | Input: | 8 Digital-Input |
| Ausgang: | 8 Relaisausgaben | Protokoll: | Modbus RTU |
| Markieren: | modbus rtu Modul,Pumpe auf weg von Steuerung |
||

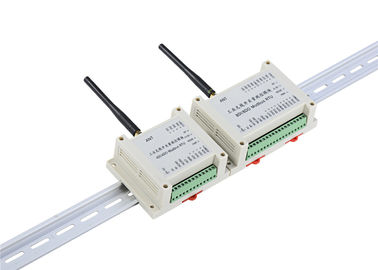

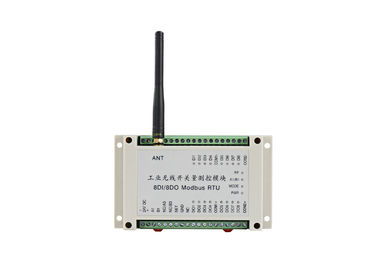

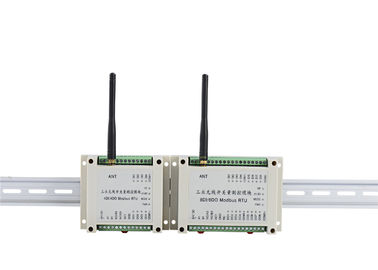

8DI8DO drahtlose Modbus RTU drahtlose 8 Input-/Ertrag-weiße Plastikeinschließung des Pumpen-Steuer
1. LS-RDIO Reihenmodul-Generaleinleitung
LS-RDIO Modbus RTU ist ein industrieller Prüfer, der durch Lensen-Technologie entworfen ist. Es stützt Punkt-zu-Punkt-, Punkt zu Multipunkte drahtlosen DI, TUT, AI-, AO-Sammlung und Steuerung. Dieser Transceiver hat den Vorteil der einfachen Installation, kein erfordertes Programm, keine Kommunikationsgebühr. Es ist zuverlässiger und kosteneffektiver Ersatz für Schienensignalkabel, SchleifringSignalader.
Diese Reihe haben wir 2DI/2DO Modul, 4DI/4DO Modul, Modul 8DI/8DO. Leistungsabgabe haben wir 2 Versionen, ist man 100mW für 600m LOS Steuerabstand, und ein anderes ist 1W für 3km LOS Steuerabstand.
2. Einsatzbereich
LS-RDIO Reihe Input-/Outputmodul ist in der Industrieautomatisierung wie zentralem Datenprozeß der Fabrik, Pumpensteuerung, Ölüberwachung, Minenmaschiene, Umweltüberwachungsausrüstungen, Lastaufnahmemitteln, Robotersteuerung, Füllmaschine, mischenden Ausrüstungen, logistischer Linie, AGV etc. weit verbreitet.
3. Parameter
| Parameter | |
| Leistungsabgabe: | Version 1W oder 100mW |
| Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
| Steuerabstand: | 3km oder (1km Version) |
| Baud: | 1200bps |
| Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
| Vernetzung | |
| Vernetzung: | Punkt-zu-Punkt- und Punkt zu Mehrpunkt |
| Hafen-Beschreibung | |
| Input: | 8 aktive DI (passives besonders angefertigt) |
| Ertrag: | 8 passive Ertrag des Relais, |
| DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
| Gegenwärtig | |
| Übertragen Sie Strom: | <600ma> |
| Empfangen des Stroms: | <50ma> |
| Allgemein | |
| Frequenz: | 433MHz-, 400, 450, 470 oder anderesband |
| Lenken Sie kein: | 16 Kanäle, können über Dip-Schalter ändern |
| Physikalische Eigenschaften | |
| Maß: | 145×90×40 (Millimeter) |
| Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
| Temperatur: | -35℃~+75℃ (industriell) |

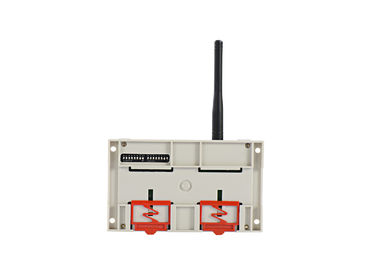

| Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
4. Wie man drahtloses Input/Output benutzt
5. Anwendungsdiagrammbeispiele
1) Punkt-zu-Punktsteuerung
Anmerkungen:
| Modul A | Modul B | Input-und Ertrag-Korrespondenz |
| A (DI1-DI8) | B (DO1-DO8) | DI1-DI8 von A, zum von DO1-DO8 von B beziehungsweise zu steuern |
| A (DO1-DO8) | B (DI1-DI8) | DO1-DO8 von A wird durch DI1-DI8 von B beziehungsweise gesteuert |
| Anmerkungen: A und B sollten den gleichen Kanal benutzen | ||
2) Ein Meister, zum von 2 Sklaven zu steuern
Anmerkungen:
| Vorlagenmodul | Sklavenmodul | Input-und Ertrag-Korrespondenz |
| A (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 von a-Steuerung DO1-DO4 von B1 beziehungsweise |
| A (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 von a-Steuerung DO1-DO4 von B2 beziehungsweise |
| A (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 von A wird durch DI1-DI4 von B1 gesteuert |
| A (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 von A wird durch DI1-DI4 von B2 gesteuert |
| Anmerkungen: A und B sollten den gleichen Kanal benutzen | ||
3) Ein Meister, zum von 4 Sklaven zu steuern
Anmerkungen:
| Meister | Sklave | Input-und Ertrag-Korrespondenz |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 von a-Steuerung DO1-DO2 von B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 von a-Steuerung DO1-DO2 von B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 von a-Steuerung DO1-DO2 von B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 von a-Steuerung DO1-DO2 von B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 von A gesteuert durch DI1-DI2 von B |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 von A gesteuert durch DI1-DI2 von B2 |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 von A gesteuert durch DI1-DI2 von B3 |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 von A gesteuert durch DI1-DI2 von B4 |
| Anmerkungen: A und B sollten den gleichen Kanal benutzen | ||
4) Ein Meister bis 8 Salben
Anmerkungen:
| Meister | Salbe | Input- und Steuerkorrespondenz |
| A (DI1) | B1 (DO1) | DI1 von a-Steuerung DO1 von B1 |
| A (DI2) | B2 (DO1) | DI2 von a-Steuerung DO1 von B2 |
| A (DI3) | B3 (DO1) | DI3 von a-Steuerung DO1 von B3 |
| A (DI4) | B4 (DO1) | Steuerung DO1 DI4of A von B4 |
| A (DI5) | B5 (DO1) | DI5 von a-Steuerung DO1 von B5 |
| A (DI6) | B6 (DO1) | DI6 von a-Steuerung DO1 von B6 |
| A (DI7) | B7 (DO1) | DI7 von a-Steuerung DO1 von B7 |
| A (DI8) | B8 (DO1) | DI8 von a-Steuerung DO1 von B8 |
| A (DO1) | B1 (DI1) | DO1 von A wird durch DI1 von B1 gesteuert |
| A (DO8) | B8 (DI1) | DO8 von A wird durch DI1 von B8 gesteuert |
| Anmerkung: Modul A und B sollte den gleichen Kanal benutzen; | ||
5) Zu sich mit PC/PLC verständigen
