Leistungsabgabe: | 1W | Steuern Sie Abstand: | 2km LOS |
---|---|---|---|
Meister: | 1 drahtloses DTU | Sklave: | 8 drahtlose RTU |
Protokoll: | Modbus RTU | Frequenz: | 433MHZ |
Markieren: | Modul Digital I O,Pumpe auf weg von Steuerung |

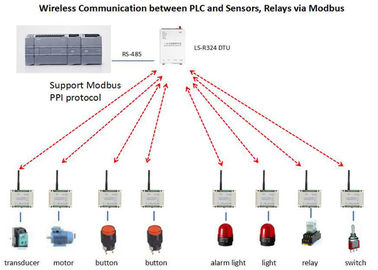

2km drahtloser Modbus RTU I O Modul-Radioapparat AUF WEG VON Meister des Steuereins bis 8 Sklaven

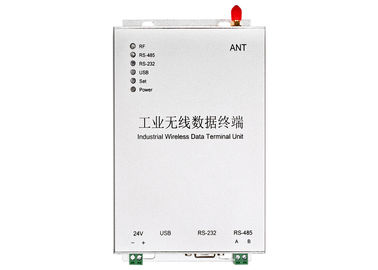

1. Allgemeine Einleitung LS-R324
LS-R324 drahtloses DTU, dessen Getriebeabstand 3km LOS erreicht, stützt drahtlose Kommunikation zwischen Siemens-Reihe S7-200, S7-300 PLC, Schneider PLC, Mitsubishi PLC-, ABB PLC-etc. LS-R324 Unterstützungs-Modbus-Protokoll, einschließlich Protokoll Modbus ASCII und Modbus RTU, PPI-Protokoll.
LS-R324 DTU kann an VFD, HMI, PC auch anschließen für drahtlose Kommunikation. Es stützt Punkt-zu-Punkt, Punkt zur drahtlosen Datenübertragung der Multipunkte. Drahtlose Lösung lässt den Vorteil von Benutzer von den Drahtseilen auf dem gefährlichen Gebiet halten, einfach zu gründen, kein Bedarfsprogrammwissen. Es ist eine zuverlässige und wettbewerbsfähige Lösung.
2. Einsatzbereich
3. technische Spezifikation
Frequenz | 433MHz oder 450MHz, 470MHz |
Leistungsabgabe | 1W (3000m LOS) |
Protokollunterstützung | Standard-Protokoll Modbus RTU oder verbraucherbestimmtes Protokoll |
Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC DC oder 12V |
Schnittstelle | RS-485 (Nichterfüllung) oder RS232 oder USB |
Kanal nein. | 15 Kanal, Gebrauch BAD zu ändern |

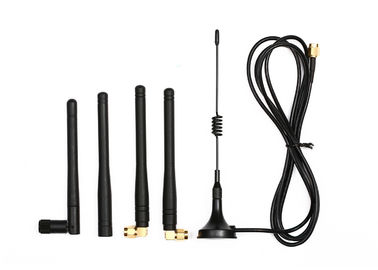

Antenne | Freie Saugerantenne mit 1.5m Kabel (Saugerantenne des Kaufes 5.5dBi) |
Temperatur | -35℃~+75℃ (industriell) |
Maß | 175×115×32 (Millimeter) schließen Antenne aus |
Verlegenheitsmethode | Schraube |

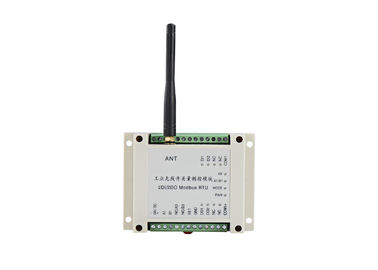

Parameter 4.LS-RDIO0202
Parameter | |
Leistungsabgabe: | Version 1W (oder 100mW) |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 3km (oder 1km Version) |
Baud: | 1200bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt- und Punkt zu Mehrpunkt |
Protokoll: | Protokoll Modbus RTU |
Hafen-Beschreibung | |
Input: | 2 aktiver Input (passives fertigen) besonders an, lokalisiert |
Ertrag: |
2 passive Relaisausgaben, lokalisiert Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgaben 0-5V fertigen) besonders an |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie Strom: | <600ma> |
Empfangen des Stroms: | <50ma> |
Allgemein | |
Frequenz: | 433MHz-, 400, 450, 470 oder anderesband |
Lenken Sie kein: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 115×90×40 (Millimeter) |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
