Leistungsabgabe: | 1W | Frequenz: | 868MHZ |
---|---|---|---|
Distanz: | 5KM | Input: | Digital-Input |
Ausgang: | Relaisausgabe | Technology: | LoRa |
Markieren: | Modul Digital I O,Pumpe auf weg von Steuerung |
Digital-Input drahtloses Modbus RTU 2km drahtloses drahtloses Lora Modul des Pumpen-Steuer868mhz

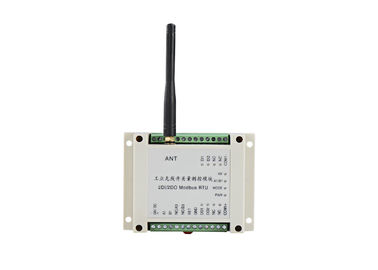

1. LS-RDIO Reihenmodul-Generaleinleitung
LS-RDIO Modbus RTU ist ein industrieller Prüfer, der durch Lensen-Technologie entworfen ist. Es stützt Punkt-zu-Punkt, Punkt zu Multipunkte drahtlosen DI, TUT Sammlung und steuert. Das Transceiverinnere nimmt Lora-Technologie, die den Vorteil der geringer Energie hat, lange Strecke an. Lensen sind drahtlose Input-/Outputmodule einfach zu installieren, kein erfordertes Programm, keine Kommunikationsgebühr. Es ist zuverlässiger und kosteneffektiver Ersatz für Schienensignalkabel, SchleifringSignalader. LS-RDIO0202 hat 2 Input 2 Relaisausgaben und 1 RS485 (drahtloses RS485 wird besonders angefertigt).
2. Einsatzbereich
LS-RDIO Reihe Input-/Outputmodul ist in der Industrieautomatisierung wie zentralem Datenprozeß der Fabrik, Pumpensteuerung, waagerecht ausgerichteter Überwachung des Behälters, Förderer-Steuerung, Ölüberwachung, Minenmaschiene, Umweltüberwachungsgerät, Lastaufnahmemitteln, Robotersteuerung, Füllmaschine, mischender Ausrüstung, logistischer Linie, AGV etc. weit verbreitet.
3. Parameter LS-RDIO0202
Parameter | |
Leistungsabgabe: | 600mW |
Drahtlose Technologie: | Lora |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 5km LOS |
Baud: | 2400bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt- und Punkt zu Mehrpunkt |
Protokoll: | Protokoll Modbus RTU |
Hafen-Beschreibung | |
Input: | 2 aktiver Input (passives fertigen) besonders an, lokalisiert |
Ertrag: |
2 passive Relaisausgaben, lokalisiert Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgaben 0-5V fertigen) besonders an |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie Strom: | <350ma> |
Empfangen des Stroms: | <20ma> |
Allgemein | |
Frequenz: | 915MHz |
Lenken Sie kein: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 115×90×40 (Millimeter) |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |

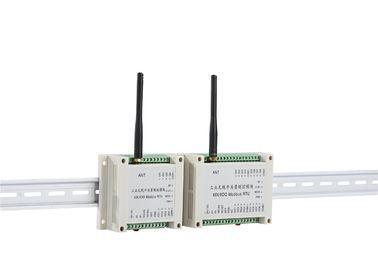

Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
Eigenschaften:
Schalter AUF der Pumpe, wenn das Wasser im obenliegenden Behälter niedriger Stand geht.
Schalter WEG von der Pumpe, wenn das Wasser im obenliegenden Behälter hohe Stufe erreicht.
DI, TUN, Energie-und der Kommunikations-LED Lichter.
Drahtlose Verbindung, kein Bedarf, AN/AUS die Pumpe manuell zu schalten.
Nicht mehr laufen folglich Rettungswasserstrom u. -arbeitskräfte über.
Einfache Installation. Kann sie durch selbst tun.
Keine Kommunikationsgebühr.
Hardware benötigt:
1. Stromversorgung DC-24V (12V fertigen) besonders an
2. Schwimmerschalter (mit Hoch und niedrigem Stand)
3. LS-RDIO0202 (mit Antenne)
4. Pumpe
5. Halbleiterrelais

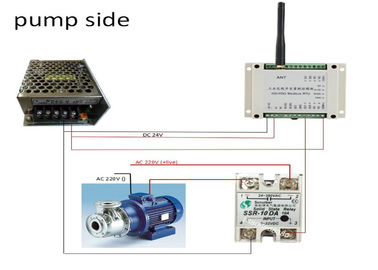

Systemdiagramm
Wenn der niedrige Wasserspiegel, AN pumpen. Wenn Wasserspiegel hoch, Pumpe WEG
