| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-RDIO0404 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-8days |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Input: | 4 Digital-Input | Ausgänge: | 4 Relaisausgaben |
|---|---|---|---|
| Leistungsabgabe: | 1W | Frequenz: | 433MHZ |
| Distanz: | 2KM | Anwendung: | Drahtlose Ein-Aussteuerung |
| Markieren: | modbus rtu Modul,Pumpe auf weg von Steuerung |
||

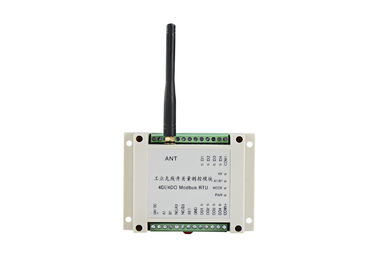

4 Kanäle drahtloses Modul-Pumpen-/Ventil-/Behälter-Niveau Modbus RTU 4DI4DO Radioapparat-I O
1. LS-RDIO Reihenmodul-Generaleinleitung
LS-RDIO Modbus RTU ist ein industrieller Prüfer, der durch Lensen-Technologie entworfen ist. Es stützt Punkt-zu-Punkt-, Punkt zu Multipunkte drahtlosen DI, TUT, AI-, AO-Sammlung und Steuerung. Dieser Transceiver hat den Vorteil der einfachen Installation, kein erfordertes Programm, keine Kommunikationsgebühr. Es ist zuverlässiger und kosteneffektiver Ersatz für Schienensignalkabel, SchleifringSignalader.
LS-RDIO0404 hat 4 Input 4 Relaisausgaben und 1 RS485 (drahtloses RS485 besonders angefertigt). Leistungsabgabe haben wir 2 Versionen, ist man 100mW für 1km LOS Steuerabstand, und ein anderes ist 1W für 3km LOS Steuerabstand.
2. Einsatzbereich
LS-RDIO Reihe Input-/Outputmodul ist in der Industrieautomatisierung wie zentralem Datenprozeß der Fabrik, Pumpensteuerung, waagerecht ausgerichteter Überwachung des Behälters, Förderer-Steuerung, Ölüberwachung, Minenmaschiene, Umweltüberwachungsgerät, Lastaufnahmemitteln, Robotersteuerung, Füllmaschine, mischender Ausrüstung, logistischer Linie, AGV etc. weit verbreitet.
3. Parameter von RDIO0404
| Parameter | |
| Leistungsabgabe: | Version 1W oder 100mW |
| Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
| Steuerabstand: | 3km oder (1km Version) |
| Baud: | Nichterfüllung 2400bps |
| Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
| Vernetzung | |
| Vernetzung: | Punkt-zu-Punkt- und Punkt zu den multipoints |
| Hafen-Beschreibung | |
| Input: | 4 digitaler aktiver Input (passives fertigen) besonders an |
| Ertrag: |
4 Relaisausgaben, Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgaben 0-5V fertigen) besonders an |
| DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
| Gegenwärtig | |
| Übertragen Sie Strom: | <600ma> |
| Empfangen des Stroms: | <50ma> |
| Allgemein | |
| Frequenz: | 433MHz-, 450, 470 oder anderesband |

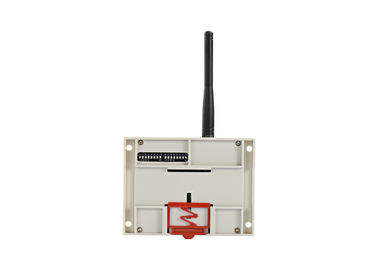

| Lenken Sie kein: | 16 Kanäle, können über Dip-Schalter ändern |
| Physikalische Eigenschaften | |
| Maß: | 115×90×40 (Millimeter) |
| Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
| Temperatur: | 35℃~+75℃ (industriell) |

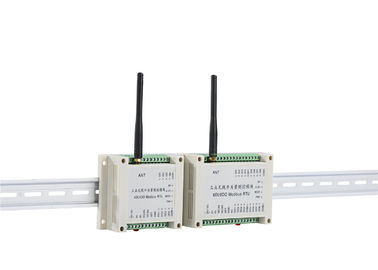

| Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |

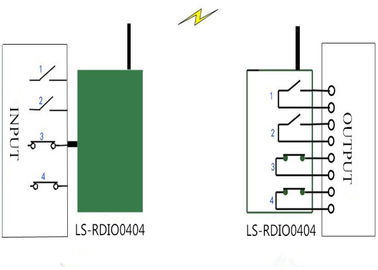

4. Wie man verwendet

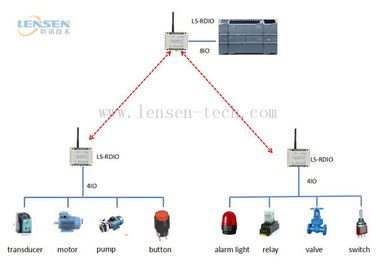

5. Anwendungsbeispiel
Anmerkungen:
| Meister | Salbe | Input- und Steuerkorrespondenz |
| A (DI1) | B1 (DO1) | DI1 von a-Steuerung DO1 von B1 |
| A (DI2) | B2 (DO1) | DI2 von a-Steuerung DO1 von B1 |
| A (DI3) | B3 (DO1) | DI3 von a-Steuerung DO1 von B1 |
| A (DI4) | B4 (DO1) | Steuerung DO1 DI4of A von B1 |
| A (DI5) | B5 (DO1) | DI5 von a-Steuerung DO1 von B1 |
| A (DI6) | B6 (DO1) | DI6 von a-Steuerung DO1 von B1 |
| A (DI7) | B7 (DO1) | DI7 von a-Steuerung DO1 von B1 |
| A (DI8) | B8 (DO1) | DI8 von a-Steuerung DO1 von B1 |
| A (DO1) | B1 (DI1) | DO1 von A wird durch DI1 von B1 gesteuert |
| A (DO8) | B8 (DI1) | DO8 von A wird durch DI1 von B8 gesteuert |
| Anmerkung: Modul A und B sollte den gleichen Kanal benutzen; | ||
