| Herkunftsort: | CHINA |
|---|---|
| Markenname: | LS |
| Zertifizierung: | CE |
| Modellnummer: | LS-TD4015 |
| Min Bestellmenge: | 1PC |
| Preis: | negociate |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3-6 Tage |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 10000pcs |
| Input: | PT100, PT1000, CU50, CU100 | Ertrag: | RS485 |
|---|---|---|---|
| Montage-Weise: | Hutschienemontage | Stromversorgung: | DC 24V |
| Markieren: | Signal-Bekehrter FTE-PT100,Signal-Bekehrter FTE-RS485,6 Kanal FTE-Erwerbs-Übermittler |
||

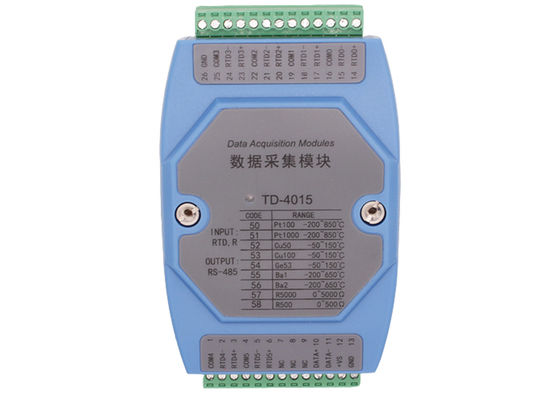

Signalwandler 6ch FTE-Signal Bekehrter zu RS485 PT100 zum Temperaturgeber RS485
Allgemeine Einleitung
Das LS-TD4015 ist ein industrieller Grad Standard-FTE-Erwerbsprodukt, das PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, FTE-Input Dreidraht des Kanals R5000 und R500 6 stützt. Die Schnittstelle RS485 ist lokalisiert optoelektronisches. Der ANZEIGEN-Erwerbsteil ist auch Modullokalisiert optoelektronisches. Er nimmt Standard-Protokoll MODBUS RTU an. Beanstandung mit Industriestandards, LS-TD4015 ist passend, für eine Vielzahl von industriellen Anwendungen und von Automatisierungssystemen zu verwenden. Es ist bequem, sich mit dem Host-Computer zu verständigen und eine schnelle Vernetzung zu verwirklichen und Ihre Überwachungsanlage zu errichten.
Unterstützungen des thermischen Widerstands:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
Parameter
| Technikparameter | Beschreibung |
| Stromversorgung | DC 9~30V |
| Eingegebene Strecken | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 und R500 |
| Erregungsstrom | 250uA |
| Vorteil | Jeder Kanal stützt unabhängige Konfiguration (6 Kanäle können separat eingestellt werden) |
| Eingegebene Art | 3er-polig Input von 6 Kanälen |
| Sammeln Sie Frequenz | ANZEIGE, die frequency≤10Hz (Gesamt, sammelt rate) |
| Entschließung | Bit 16 |
| Genauigkeitsklasse | ≤ ±0.1% (Drahtseilfehler nicht umfassten) |
| Eingangsimpedanz | 20MΩ |
| Schnittstelle | RS-485 |
| Protokoll |
Fallen Sie Modbus-RTU, Unterstützung 8N1, 8O1, 8E1 zurück. Datenformat: SCADA-Software, PLC, kompatibel mit ADAM-4015+. Wenn Sie MODBUS-ASCII oder andere benötigen, spezifizieren Sie bitte, wenn Sie Auftrag vergeben |
| Baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Abstand | Abstand RS485<1000m> |
| Stabilität | Chips der Gebrauchshohen qualität nach innen, eingebaute Doppelwachhund-, zuverlässige und stabileoperation |
| Schutzniveau | Energie Pin-Polaritätsschutz, gab photoelektrischen Isolierung Pin, ANZEIGEN-Input Pin und DFV-Anschluss ±15KV ESD Schutz, Isolierungsspannung 2500Vrms ein, ununterbrochenes 500DC, Blitzschutz, Überspannungsschutz |
| Leistungsaufnahme | <2000mw> |
| Gewicht | 0.3kg |
| Befestigung von Weise | Lärmschieneninstallation des Standard-35mm U-förmige |
Pin Definition
| Pin No. | Anschlussbezeichnung | Beschreibung |
| 1 | COM4 | Ch 4 COM-Hafen |
| 2 | RTD4- | FTE gab ch4 ein |
| 3 | RTD4+ | FTE gab ch4+ ein |
| 4 | COM5 | Ch 5 COM-Hafen |
| 5 | RTD5- | FTE gab ch5- ein |
| 6 | RTD5+ | FTE gab ch5+ ein |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 A |
| 11 | DATEN | RS-485 B |
| 12 | +VS | Stromversorgung + (9~30V) |
| 13 | Boden | Stromversorgung - (Boden der Energie) |
| 14 | RTD0+ | FTE-Input ch0 + |
| 15 | RTD0- | FTE gab ch0 ein - |
| 16 | COM0 | Hafen COM-Ch0 |
| 17 | RTD1+ | FTE gab ch1+ ein |
| 18 | RTD1- | FTE gab ch1- ein |
| 19 | COM1 | Hafen COM-Ch1 |
| 20 | RTD2+ | FTE gab ch2+ ein |
| 21 | RTD2- | FTE gab ch2- ein |
| 22 | COM2 | Hafen COM-Ch2 |
| 23 | RTD3+ | FTE gab ch3+ ein |
| 24 | RTD3- | FTE gab ch3- ein |
| 25 | COM3 | Hafen COM-Ch3 |
| 26 | Boden | Boden |
