Input: | 4-20mA oder 0-20mA | Ertrag: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Kanäle: | 1 Ertrag des Input 1 | Stromversorgung: | DC 24V |
Markieren: | Signal-Isolator DCs 24V Digital,Signal-Isolator 330KΩ Digital,Lärm-Schienen-Isolator DCs 24V |

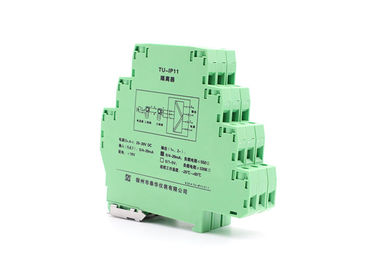

Signal-Isolator DCs 24V Digital
Gegenwärtiger Signal-Wandler-drahtloser Antennen-Zusatz-Input 4-20mA/0-20mA
Input
Eingangssignal: 4-20mA; 0-20mA
Maximaler Eingangsstrom: 35mA
Verteilungsspannung: ≥19V
Ertrag
Ausgangssignal: 4-20mA; 0-20mA; 0-5V; 0-10V
Höchstleistung gegenwärtig: 35mA
Ertraglastswiderstand: RL-≤ 550 Ω (wenn der Ertrag ein gegenwärtiges Signal ist);
RL>330KΩ (wenn der Ertrag ein Spannungssignal ist)
Anmerkung: Der Benutzer kann die Stromabgabe oder Spannungsertrag bei der Einrichtung spezifizieren.
Grundlegende Parameter
Zahl von Kanälen: ein herein und eins heraus
Energie: DC24V, Spannungsbereich: DC20-30V
Stromaufnahme: ≤60mA (ein Input und ein Ertrag, 24V Stromversorgung, 20mA gaben) aus
Grundlegende Genauigkeit: ± 0.1% F.S.
Temperaturantrieb: 0,005% F.S./°C
Antwortzeit: 0.5mS erreicht 90% des Endwerts
Energieschutz: Rückleistungsschutz
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag und Energie)
Isolationswiderstand: ≥100MΩ; DC 500V (zwischen Input, Ertrag, Stromversorgung und Wohnung)
Betriebstemperaturbereich: -20~+55 Grad
Elektromagnetische Kompatibilität: in Übereinstimmung mit GB/T 18268 (IEC61326-1)

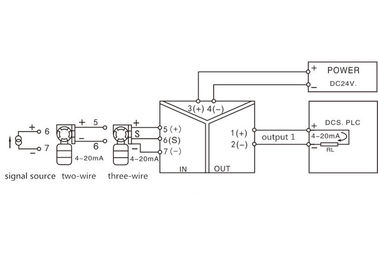

Anwendbare Feldgeräte: Zweidrahtsystem, Dreidrahtübermittler; Stromquelle.
LS-TU-IP | X | X | X | Anmerkungen |
Kanalsatz | 1 | Ein Ertrag des Input einer | ||
Eingangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
Ausgangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
Bestätigen Sie bitte, was ein bisschen Input und Ertrag Sie wenn Sie Platzauftrag benötigen |
