Input: | 0-75MV; 0-5V; 0-10V | Ertrag: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Montage-Weise: | Hutschienemontage | Stromversorgung: | DC 24V |
Markieren: | Signal-Isolator 20mA Digital,Signal-Isolator 10mS Digital,Analogsignal-Isolator Wechselstroms 1500V |

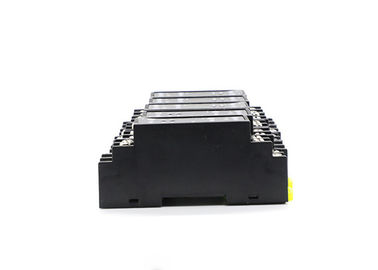

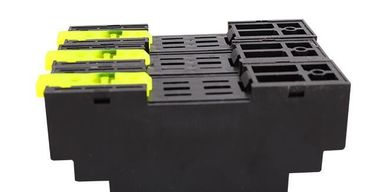

Signal-Isolator 20mA Digital
Signal-Isolator-Strom/Spannungs-Signal-Isolator 0-5V oder 4-20mA
Input
Eingangssignal: 4-20mA; 0-20mA
Verteilungsspannung: 24V, (maximaler Ansteuerungsstrom 30mA)
Eingangsimpedanz: ≤50Ω
Ertrag
Ausgangssignal: 4-20mA; 0-20mA; 0-5V; 0-10V
Ertraglastswiderstand: RL≤500Ω (wenn Ertrag gegenwärtiges Signal ist); RL≥10KΩ (wenn Ertrag Spannungssignal ist)
Grundlegende Parameter
Stromversorgung: DC24V, ± 10%
Stromaufnahme: Stromversorgung ≤50mA (ein Input und ein Ertrag, 24V, Netzverteilungsinput, Ertrag 20mA); ≤70mA (ein Input und zwei Ertrag, 24V Stromversorgung, Netzverteilungsinput, 20mA gaben) aus
Temperaturantrieb: 0,005% F.S./Grad (- 20 Grad | +55 Grad)
Antwortzeit: ≤10mS (0-90%) (ART)
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag, Stromversorgung)
Isolationswiderstand: ≥100MΩ (zwischen Input, Ertrag, Stromversorgung)
Betriebstemperaturbereich: -20 | +55 Grad
Elektromagnetische Kompatibilität: Willigen Sie mit GB/T 18268 ein (IEC61326-1)
Anwendbare Feldausrüstung: Zweidrahtsystem, Dreidrahtsystemübermittler; Stromquelle
Parameter | ||||
THT-IP | X | X | X | Kennzeichen |
Konfiguration | 1 | 1 Ertrag des Input 1 | ||
2 | 1 Ertrag des Input 2 | |||
Eingangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-10mA | |||
Ausgangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Zeigen Sie bitte Ihre erforderliche Inputart und Ertragart wenn Platzauftrag an |
