Input: | 4-20mA, 0-20mA | Ertrag: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Kanäle: | 1 Ertrag oder anderer des Input 1 | Stromversorgung: | DC 24V |
Markieren: | Isolator des Signalwandler-0-20mA,Signalwandler-Isolator DC-24V,Analogeingabe Isolator der Verteilungs-50mA |

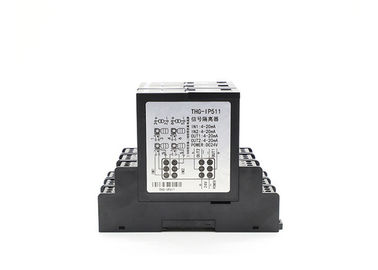

Analogeingabe-Verteilungsisolator LS-THG-IP Reihe, ist, Isolierungsenergie für Zweidrahtübermittler und Dreidrahtübermittler auf Standort zur Verfügung zu stellen, und das Signal 0/4~20mA auch gleichzeitig zu übertragen und auszugeben, das durch den Übermittler produziert wird. Er benötigt unabhängige Stromversorgung DC-24V. Seine Stromversorgung, Input und Ertrag werden miteinander getrennt.
Input
Eingangssignal: 4-20mA; 0-20mA
Verteilungsspannung: 24V, (maximaler Ansteuerungsstrom 30mA)
Eingangsimpedanz: ≤50Ω
Ertrag
Ausgangssignal: 4-20mA; 0-20mA; 0 - 5V; 0-10V
Ertraglastswiderstand: RL≤500Ω (wenn der Ertrag ein gegenwärtiges Signal ist); RL≥10KΩ (wenn der Ertrag ein Spannungssignal ist)
Grundlegende Parameter
Energie: DC24V, ± 10%
Stromaufnahme: Stromversorgung ≤50mA (ein Input und ein Ertrag, 24V, Netzverteilungsinput, Ertrag 20mA); ≤70mA (ein Input, Ertrag zwei, Stromversorgung 24V, Netzverteilungsinput, Ertrag 20mA); ≤100mA (zwei Ertrag des Input zwei (24V Stromversorgung, Netzverteilungsinput, 20mA gab) aus
Grundlegende Genauigkeit: 0,1% RUMPFSTATION.
Temperaturantrieb: 0,005% F.S./degree (- 20 Grad bis +55 Grad)
Antwortzeit: ≤10mS (0-90%) (ART)
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag und Energie)
Isolationswiderstand: ≥100MΩ (zwischen Input, Ertrag und Energie)
Betriebstemperatur: -20 | + 55 Grad
Elektromagnetische Kompatibilität: in Übereinstimmung mit GB/T 18268 (IEC61326-1)
Anwendbare Feldausrüstung: Zweidraht, Dreidrahtübermittler; Stromquelle
Parameter-Beschreibung
Parameter | ||||
THG-IP | X | X | X | Kennzeichen |
Konfiguration | 1 | 1 Ertrag des Input 1 | ||
2 | 1 Ertrag des Input 2 | |||
5 | 2 Ertrag des Input 2 | |||
Eingangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
Ausgangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Zeigen Sie bitte Ihre erforderliche Inputart und Ertragart wenn Platzauftrag an |
