Input: | 4-20mA, 0-20mA | Ertrag: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Kanäle: | 1 Ertrag des Input 1 | Stromversorgung: | DC 24V |
Markieren: | 4-20mA Digital Signal-Isolator,0-5V Digital Signal-Isolator,Isolator des Analogsignal-0.5mS |

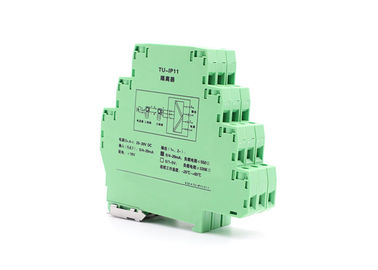

Analogeingabe-Verteilungsisolator TU-IP Reihe, ist, Isolierungsenergie für Zweidrahtübermittler und Dreidrahtübermittler auf Standort zur Verfügung zu stellen, und das Signal 0/4~20mA auch gleichzeitig zu übertragen und auszugeben, das durch den Übermittler produziert wird. Er benötigt unabhängige Stromversorgung. Seine Stromversorgung, Input und Ertrag werden miteinander getrennt.
Input
Eingangssignal: 4-20mA, 0-20mA
Maximaler Eingangsstrom: 35mA
Verteilungsspannung: ≥19V DC
Ertrag
Ausgangssignal: 4-20mA; 0-20mA; 0-5V; 0-10V
Höchstleistung gegenwärtig: 35mA
Ertraglastswiderstand: RL-≤ 500Ω (wenn der Ertrag ein gegenwärtiges Signal ist);
RL>330KΩ (wenn der Ertrag ein Spannungssignal ist)
Anmerkung: Der Benutzer kann die Stromabgabe oder Spannungsertrag bei der Einrichtung spezifizieren.
Grundlegende Parameter
Energie: DC24V, Spannungsbereich: DC20-30V
Stromaufnahme: ≤60mA (ein Input und ein Ertrag, 24V Stromversorgung, 20mA gaben) aus
Grundlegende Genauigkeit: ± 0.1% F.S.
Temperaturantrieb: 0,005% F.S./°C
Antwortzeit: ≤0.5mS (0-90%) (ART)
Energieschutz: Rückleistungsschutz
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag und Energie)
Isolationswiderstand: ≥100MΩ; DC 500V (zwischen Input, Ertrag und Energie)
Betriebstemperaturbereich: -20~+55 Grad
Elektromagnetische Kompatibilität: in Übereinstimmung mit GB/T 18268 (IEC61326-1)
Anwendbare Feldgeräte: Zweidrahtwiderstand, Dreidrahtübermittler
Parameter | ||||
TU-IP | X | X | X | Kennzeichen |
Kanalfassung | 1 | 1 Ertrag des Input 1 | ||
Eingangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
Ausgangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
Zeigen Sie bitte Ihre erforderliche Inputart und Ertragart wenn Platzauftrag an |
