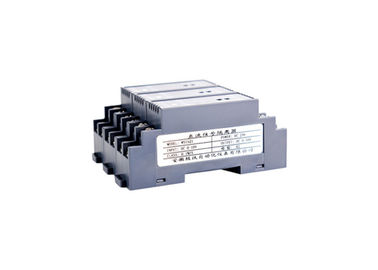

Signalwandler LS-WS1521 gegenwärtig oder Spannungs-Signal zu 4-20mA, 0-5V
●DC24V-Stromversorgung, Input, Ertrag, Stromversorgung, volle Isolierung, Isolierung und Umwandlung von industriellen Feld Gleichspannungssignalen in Standardstrom- und Spannungssignale
●Unabhängige Installation der Hutschiene
Die technischen hauptsächlichparameter
Input
Eingangssignal: 0-75MV; 0-5V; 0-10V.
Eingangsimpedanz: ≥300 KΩ
Ertrag
Ausgangssignal: 4-20mA; 0-20mA; 0-5V; 0-10V
Ertraglastswiderstand: RL-≤ 500Ω (wenn der Ertrag ein gegenwärtiges Signal ist)
RL≥10KΩ (wenn der Ertrag ein Spannungssignal ist)
Grundlegende Parameter
Energie: DC24V, ±10%
Stromaufnahme: 30MA (1 herein und 1 heraus, Verteilung der Stromversorgung 24V gaben Ertrag 20mA) ein
≤50MA (ein Input und Ertrag zwei, Stromversorgung 24V und Ertrag des Verteilungsinput 20mA)
≤50MA (zwei herein und zwei heraus, 24V Netzverteilungsinput, 20mA gaben) aus
Grundlegende Genauigkeit: 0,1% F.S.
Temperaturantrieb: 0,005% F.S./C (- 20°C~+55°C)
Antwortzeit: ≤10mS (0-90%) (ART)
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag und Energie)
Isolationswiderstand: ≥100MΩ (zwischen Input, Ertrag und Energie)
Betriebstemperaturbereich: -20~+55°C
Elektromagnetische Kompatibilität: in Übereinstimmung mit GB/T 18268 (IEC61326-1)

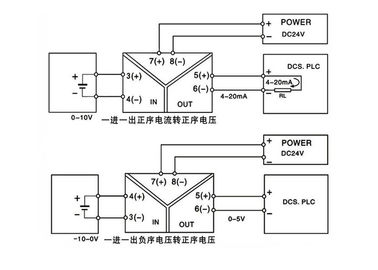

Anwendbare Feldgeräte: Spannungssignalausgabe-Ausgabemechanismus
| Parameter |
| WS-1521 |
X |
X |
X |
Kennzeichen |
| Konfiguration |
1 |
|
|
1 Ertrag des Input 1 |
| Eingangssignal |
1 |
|
4-20mA |
| 2 |
|
0-20mA |
| 3 |
|
0-1A |
| 4 |
|
0-5V |
| 5 |
|
0-10V |
| 6 |
|
-10V-0V |
| 7 |
|
-10V-10V |
| 8 |
|
Anderes Signal fertigen besonders an |
| Ausgangssignal |
1 |
4-20mA |
| 2 |
0-20mA |
| 3 |
0-10V |
| 4 |
0-5V |
| 5 |
20-4mA |
| 6 |
-10V-0V |
| 7 |
-10V-10V |
| 8 |
Anderes Signal fertigen besonders an |
| Zeigen Sie bitte Ihre erforderliche Inputart und Ertragart wenn Platzauftrag an |
