Input: | Digital-Input (Schalter eingegeben) | Ausgang: | Relaisausgabe |
---|---|---|---|
Kanäle: | 2 gaben 2 ausgegeben ein | Power Supply: | DC 24V |
Markieren: | Analogsignalisolator,Lärmschienenisolator |

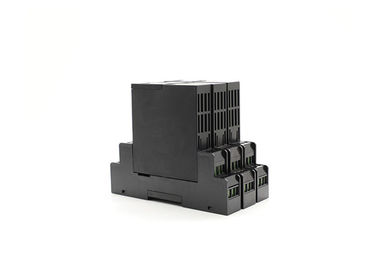

Signalisieren Sie Modul-Digital-Input-Schalter-Input-Trockenkontakt-Ertrag 2ch der Isolator-Direktübertragungs-I O
Input
Eingangssignal: Schalter, Näherungsschalter, Frequenz ≤ 10Hz
Verteilungsspannung: ≈8V (wenn offen)
Kurzschlussstrom: ≈8mA
Ertrag
Relaisausgabe
Eigenschaften:
Antwortzeit: ≤20mS
Antriebskapazität: WECHSELSTROM 2A/250V; DC 2A/30V
Lastart: widerstrebende Last
Input- und Ausgangskennlinien (wenn SatzInphasensteuerung):
Der Feldschalter ist geschlossen, oder der Inputschleifenstrom ist >2.1mA, ist das Ausgangsrelais geschlossen, und der CH-Kanalindikator ist gelb.
Fangen Sie offenen Stromkreis des Schalters oder Inputschleifenstrom auf <1>
Schaltereinstellung
Anmerkung: Wenn der Schalterinput getrennt werden muss, muss er an beiden Enden des Schalters parallel angeschlossen werden; Widerstand 10KΩ (wie Schalter || im rechten Bauschaltplan)
Grundlegende Parameter
Energie: DC24V-Spannungsbereich: DC20-40V
Stromaufnahme: ≤50mA (eins eingegeben und eins ausgegeben, Stromversorgung 24V, wenn die Relaiskontakte geschlossen sind); ≤60mA (eins eingegeben und zwei ausgegeben, zwei eingegeben und zwei ausgegeben, Stromversorgung 24V, wenn die Relaiskontakte geschlossen sind)
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag und Energie)
Isolationswiderstand: ≥100Ω (zwischen Input, Ertrag und Energie)
Betriebstemperaturbereich: -20~ +55 Grad
Elektromagnetische Kompatibilität: in Übereinstimmung mit GB/T 18268 (IEC61326-1)
Anwendbare Feldgeräte:
In Übereinstimmung mit LÄRM 19234 NAMUR-Näherungsschalter, -schalter und -anderer Feldgeräte (einschließlich eigensichere Druckschalter, Temperaturschalter, Niveauschalter, etc.)
Parameter | ||||
THG-SD | X | X | X | Erwähnt |
Einstellung | 1 | 1 gab 1 ausgegeben ein | ||
2 | 1 gab 2 ausgegeben ein | |||
5 | 2 gaben 2 ausgegeben ein | |||
Eingangssignal | S | SchalterSignaleingang | ||
Ausgangssignal | J | Relaiskontaktertrag | ||
Zeigen Sie bitte an, was ein bisschen Input und Ausgangssignal Sie benötigen, wenn Sie Auftrag vergeben |

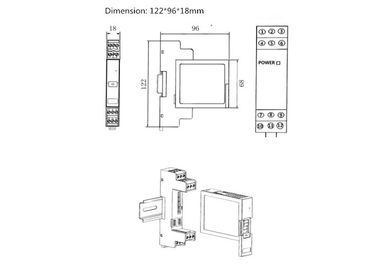

Maß

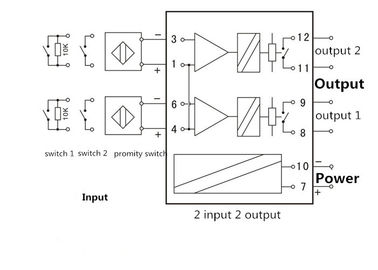

Wie man verdrahtet
