1W drahtloses Radiomodem 1W RS232 RS485 Modbus DTU drahtlose Kommunikation PLC

Allgemeine Einleitung

LS-R324 drahtloses DTU, dessen Getriebeabstand 3km LOS erreicht, stützt drahtlose Kommunikation zwischen Siemens-Reihe S7-200, S7-300 PLC, Schneider PLC, Mitsubishi PLC, ABB PLC etc. LS-R324 stützt Modbus-Protokoll, einschließlich Protokoll Modbus ASCII und Modbus RTU, PPI-Protokoll.

LS-R324 DTU kann an VFD, HMI, PC auch anschließen für drahtlose Kommunikation. Es stützt Punkt-zu-Punkt, Punkt zur drahtlosen Datenübertragung der Multipunkte. Drahtlose Lösung hat den Vorteil von halten Benutzer von den Drahtseilen auf dem gefährlichen Gebiet, einfach zu gründen, kein Bedarfsprogrammwissen. Es ist eine zuverlässige und wettbewerbsfähige Lösung.

Parameter:

Leistungsabgabe: DC 24V

Rf-Energie: 1W

Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein

Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar

Frequenzband: 433, 450, 470 oder andere

Schnittstelle: RS-232, RS-485 und USB

Kommunikationsmodus: Halbduplex

Kanal: 15 Kanäle

Empfangen Sie gegenwärtiges: <45ma>

Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Übertragender Strom: <500ma>

Rf-Blickfeldstrecke: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)

Größe: 175*115*32mm (ohne Antennenhafen)

Über den LED-Indikator

a. Wenn Modul Energie eingeschaltet ist, ist ENERGIE LED immer AUF (rot).

b. Wenn Modul hereinkommen, um Modus (BAD 8 einzustellen AN), STELLEN Sie LED ist immer AUF ein (rot).

c. Wenn Modul überträgt,

wenn Sie Hafen RS232 benutzen, blinkt RS232 LED (grün) regelmäßig.

wenn Sie Hafen RS485 benutzen, blinkt RS485 LED (grün) regelmäßig.

wenn Sie USB-Port benutzen, blinkt USB LED (grün) regelmäßig.

d. Wenn Modul empfängt, blinkt Rf LED (blau) regelmäßig.

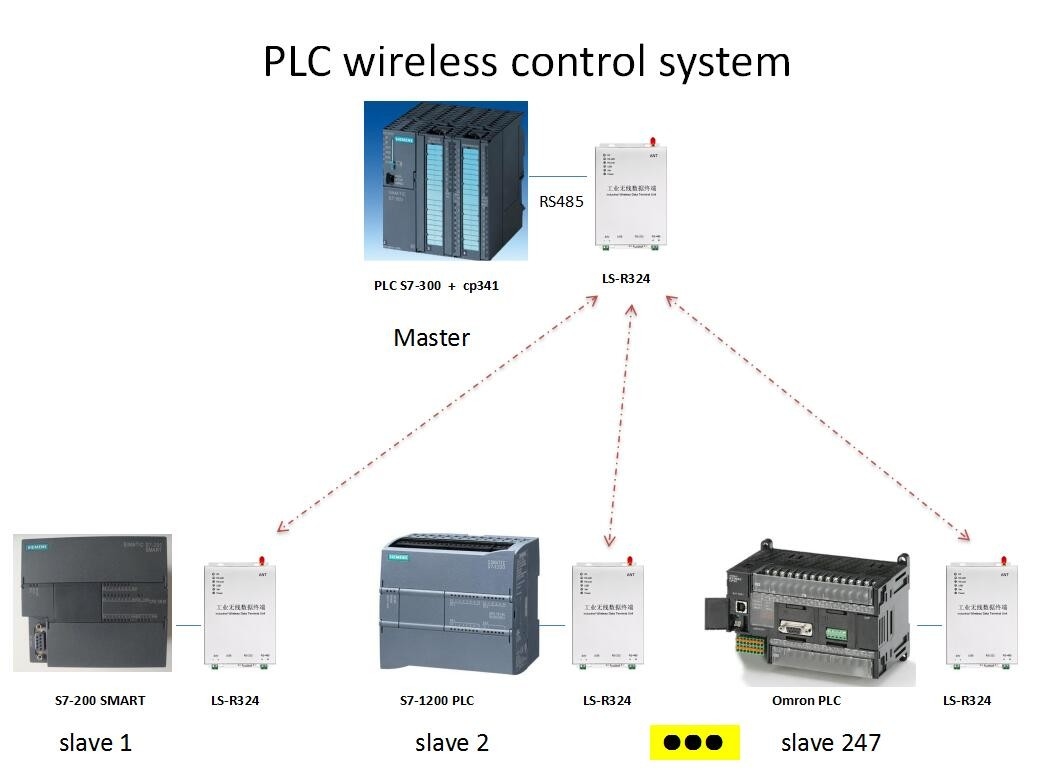

Anwendungs-Beispiel
