Leistungsabgabe: | 5w | Distanz: | 10km LOS |
---|---|---|---|
Schnittstelle: | RS232, RS485, USB | Protokoll: | Modbus RTU |
Markieren: | drahtloses Radiomodul,Daten-Radiomodem |
Interface-Kabel Ersatz PLC 5W drahtloser Radiomodem-RS232 RS485 USB für Modbus RTU
1. Allgemeine Einleitung
LS-R524 drahtloses DTU, dessen Getriebeabstand 10km LOS erreicht, stützt drahtlose Kommunikation zwischen Siemens-Reihe S7-200, S7-300 PLC, Schneider PLC, Mitsubishi PLC-, ABB PLC-etc. LS-R524 Unterstützungs-Modbus-Protokoll, einschließlich Protokoll Modbus ASCII und Modbus RTU, PPI-Protokoll.
LS-R524 DTU kann an Wandler, an HMI und an Sensoren für drahtlose Kommunikation auch anschließen. Es stützt Punkt-zu-Punkt, Punkt zur drahtlosen Datenübertragung der Multipunkte. Drahtlose Lösung lässt den Vorteil von Benutzer von den Drahtseilen auf dem gefährlichen Gebiet halten, einfach zu gründen, kein Bedarfsprogrammwissen. Es ist eine zuverlässige und wettbewerbsfähige Lösung.
2. Einsatzbereich
* Druck, Strömungsgeschwindigkeit, Datenerfassungen der Temperatur usw., drahtlose Übertragung und Steuerung auf Frischwasser und dem AbwasserWasserbehandlungsgebiet
* Windgeschwindigkeit, Niederschlag, Datenerfassung der Feuchtigkeit usw., drahtlose Übertragung und Steuerung an ob Überwachungsstation
* Temperatur, Feuchtigkeit, Konzentrationen der Datenerfassung des CO2 usw., drahtlose Übertragung und Steuerung im Landwirtschaftsgewächshaus
* drahtlose Überwachung und Kontrolle AGV
* andere Arten drahtlose Datenerfassung und Getriebe Soem-Ausrüstung
* drahtlose Kommunikation zwischen PLC und Sensoren auf chemischem Sachanlagen, Ölfeld.
3. technische Spezifikation
Frequenz | 433MHz oder 450MHz, 470MHz |
Leistungsabgabe | 5W |
Protokollunterstützung | Standard-Modbus RTU oder PPI |
Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC DC oder 12V |
Schnittstelle | RS-485 (Nichterfüllung) oder RS232 oder USB |
Kanal nein. | 15 Kanal, Gebrauch BAD zu ändern |
Antenne | Freie Saugerantenne mit 1.5m Kabel (Saugerantenne des Kaufes 5.5dBi) |
Temperatur | -35℃~+75℃ (industriell) |
Maß | 175×115×32 (Millimeter) schließen Antenne aus |
Verlegenheitsmethode | Schraube |
4. Beispiele der Anwendung LS-R524:
4,1
4,2
4,3

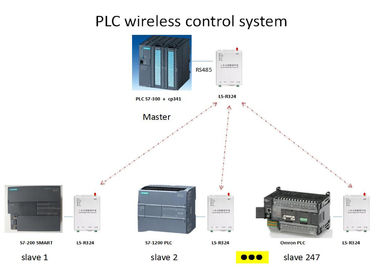

5. LS-R524 DTU Vernetzung
LS-R524 DTU nimmt Halbduplexkommunikationsmodus an. Es entspricht Punkt zu multipoints Kommunikation. Auf diese Art sollten wir 1 Modul als Meister und andere einstellen als Sklaven. Jeder Sklave hat sein eigenes einzigartiges Identifikations-Hauptgebrauchs-Datenfeld mit Identifikation, zum von Daten oder von Befehl zu übertragen. Alle Sklaven empfangen Daten und vergleichen die empfangene Identifikation mit seiner eigenen Identifikation. Wenn Identifikation die selbe ist, empfangen Sie sie und geben Sie die entsprechende Antwort, die den Befehl übereinstimmt. Wenn Identifikation unterschiedlich ist, ignorieren Sie sie einfach, geben keine Antwort. Alles sollten diese durch oberes Protokoll beenden. Es kann versprechen, dass es nur einen Radio ist im Sendebetrieb gibt, herein jederzeit, zum von Störung zu vermeiden.
LS-R524 RTU kann für Punkt-zu-Punktkommunikation auch verwenden. Dieses ist einfacher. Wenn Sie serielle Schnittstelle programmieren, merken Sie sie bitte ist Halbduplex und es gibt Verzögerung der drahtlosen Übertragung.
6. LS-R524 DTU Dip-Schalter Einstellung
Anmerkung: über Kanalfassung
Kanal nein. | BAD Einstellung | Kanal nein. | BAD Einstellung | Kanal nein. | BAD-Einstellung | Kanal nein. | BAD-Einstellung |
1 |
| 2 |
| 3 |
| 4 |
|
5 |
| 6 |
| 7 |
| 8 |
|
DIP1 AUF Durchschnitten 1
DIP2 AUF Durchschnitten 2
DIP3 AUF Durchschnitten 4
DIP4 AUF Durchschnitten 8
Zum Beispiel Kanal 15, müssen Sie BAD 1, 2, 3 und 4 alle AN einstellen
Über den LED-Indikator
a. Wenn Modul Energie eingeschaltet ist, ist ENERGIE LED immer AN (Rot).
b. Wenn Modul hereinkommen, um Modus (BAD 8 einzustellen AN), STELLEN Sie LED ist immer AN ein (Rot).
c. Wenn Modul überträgt,
wenn Sie Hafen RS232 benutzen, blinkt RS232 LED (Grün) regelmäßig.
wenn Sie Hafen RS485 benutzen, blinkt RS485 LED (Grün) regelmäßig.
wenn Sie USB-Port benutzen, blinkt USB LED (Grün) regelmäßig.
d. Wenn Modul empfängt, blinkt Rf LED (Blau) regelmäßig.
8. LS-R524 DTU Mitteilung in der wirklichen Anwendung
8,1 LS-R524 DTU drahtlose Verzögerungszeit.
Bevor dem Übertragen wegen LS-R524 nimmt Technologie FEC (Vorwärtsfehlerkorrektur) usw. an, um Ihre Daten zu verarbeiten, gibt es eine Verzögerungszeit zwischen RxD eines LS-R524 Transceivers ‚A‘ empfängt Ihre Daten, überträgt ihn und der andere Transceiver ‚B‘ empfangen und übertragen durch sein TxD. Unterschiedliches Rf-Baud verursacht unterschiedliche Verzögerungszeit. Sehen Sie bitte die spezifische Verzögerungszeit unten:
Rf datieren Rate | Verzögerung | Rf-Datums-Rate | Verzögerung |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
8,2 LS-R524 DTU Fehlerkorrekturmethode
Um Ihr System zu versprechen um stabiler und zuverlässig zu sein, schlagen wir vor dass Sie Kontrolle oder zyklische Blockprüfung addieren um Daten erneut zu übertragen wenn es Fehler gibt.
8,3 LS-R524 DTUS Getriebemethode für großes Datenpaket
In der Theorie kann LS-R524 nicht Grenzdatenpaket übertragen, aber wir schlagen Sie nicht vor, um zu großes Datenpaket zu übertragen. Wir schlagen jedes Paket weniger als 120B, besseres 60-100B vor. Auch wir schlagen Ihren Programmgebrauch ARQ vor, das Paket mit Fehler zurückzusenden.
Zum Beispiel nehmen wir an, dass die wirkliche Kommunikation BRUSTBEERE 10-4 und Nutzerbedarfe ist, eine Datei 1KB (10000bit) zu senden, wenn Sie über 1 Paket, in der Theorie, dort sind Fehler 1bit in jeder empfangenden Zeit übertragen, also diese Datei 1KB nicht richtig ständig übertragen kann.
Wenn Sie dich teilen können, wäre möglicherweise das 1KB archiviert in Paket 10, jedes Paket übertragen 100B, in der Theorie, dort Fehler, nachdem Sie 10 Pakete senden. Modul sendet dieses Paket über ARQ zurück. Obwohl, wir 1 senden, verringert weiteres Paket und die ganze Leistungsfähigkeit, aber dieses kann versprechen, dass alle Daten richtig empfangen werden können.
