Daten 25W senden Datenübertragung 20km des Modem-150MHz GPS zur Marine-/drahtlosen Steuerung

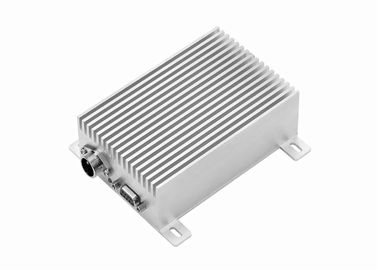

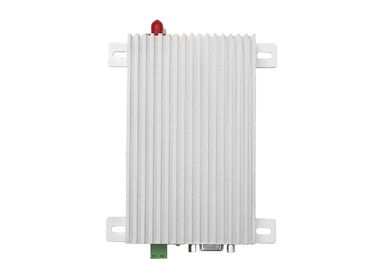

Modem des Radio-LS-V25000
Zu Daten übertragen
Unterstützungs-VHF-Band oder UHFband
Luftbaud 1200bps oder 2400bps
Schnittstellenbaud: 1200bps zu 9600bps
| Parameter |
| Leistungsabgabe: |
25W |
| Abstand: |
20km |
| Baud: |
1200/2400 programmierbar |
| Kanal-Raum: |
12.5KHz |
| Bandbreite: |
<25khz>
|
| Empfangen von Empfindlichkeit |
-114dBm@1200bps, -107dbm (9600bps) |
| Kompatibel mit |
| LS-V Reihe |
| Energie |
| Stromversorgung: |
DC 12V (Nichterfüllung) |
| Übertragender Strom: |
<6a>
|
| Empfangen des Stroms: |
<160ma>
|
| Schlafstrom: |
<1ma>
|
| Allgemein |
| Modulation: |
MSK |
| Frequenz: |
150MHz oder 230MHz |
| Datenformat: |
8N1, 8EI, programmierbare 8O1 oder anderes fertigen besonders an |
| Kanal-Nr.: |
Geschrieben durch Software |
Eigenschaften:
1. Hohe Leistung ausgegeben: 10W oder 25W
2. Langer Getriebeabstand: bis 20km
3. Band VHF-Bandes 150MHz oder Band 230MHz oder 450MHz
4. Datenübertragung
5. Doppeltes PLL, doppeltes VCO, hohe Zuverlässigkeit
Leistungsblatt
A, Gesamtindex
● Frequenz: VHF- und UHFfrequenzband (150MHz, 230MHz), kann ungefähr 400 Kanäle speichern
● Frequenztoleranz: ±2.5ppm
● Kanalabstand: 25 kHz
● Antennenwiderstand: 50Ω
● Umwelttemperatur: - ℃ 35 ℃~+75
● modulieren Modus: MSK
● Luftbaud: 1200bps/2400bps
B, Empfänger-Index
● Empfindlichkeit: ≤0.25uV
● ignal Rauschzahl (SNR): ≤-50dB
● Nebenkanalselektivität: ≥70dB
● Inter- Modulationsstörung: ≥70dB
● unechte respouse Immunität: ≥70dB
C, Übermittler-Index
● Sendeleistung: 25W
● modulieren Verzerrung: ≤3%
● Restfrequenzmodulation: ≤-48dB
● Frequenzabweichung: ≤5KHz
● Orthokanalleistungsverhältnis: ≤-70dB
● Streuenergie: ≤5uW
● Rf-Abstand: 20km (Energie Rf-25W im Freien)
D, Stromversorgung
● DC: 12 V (±10%)
● Wartestrom: ≤ 1 6 0 m A
● übertragender Strom: ≤ 6 A (Sendeleistung 25W)
E, Maß:
128*108*28mm

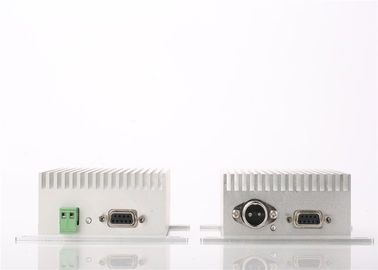

Pin-Definition
| Verbindungsstück |
Pin nein. |
Anschlussbezeichnung |
Beschreibung |
Anmerkungen |
| Stromanschluß |
1 |
VCC |
DC: 12V |
Verwenden Sie bitte Energie
DC 12V, mehr als 8A
|
| |
2 |
Boden |
Boden der Stromversorgung |
|
| Signalverbindung |
1 |
TTL (TxD) |
TxD von TTL |
|
| |
2 |
TxD (A) |
TxD von RS-232
RS-485 A
|
RS-232, RS-485, TTL, nur eins gültig |
| |
3 |
RxD (B) |
RxD von RS-232
RS-485 B
|
RS-232, RS-485, TTL, nur eins gültig |
| |
4 |
TTL (RxD) |
RxD von TTL |
|
| |
5 |
Boden |
Erdleiter |
|
| |
6 |
Postverwaltung |
Das Audioübertragen ermöglichen |
Niedriger Stand ist für das Übertragen |
| |
7 |
MIC |
Audiosignaleingang |
Mikrofoninput, Modulationsempfindlichkeit 10mV |
| |
8 |
SP |
Audiosignalausgabe |
Audioverstärkerertrag 8ohm 0.5W |
| |
9 |
QUADRAT |
Empfangen der Signalprüfung |
Empfangen des Trägersignals, hohe Stufe |
Anwendung von LS-V25000
Wiedergewinnung, Marinesteuerung
allgemeiner Verkehr
industrielle Steuerung
Zeitplan des elektrischen Stroms
Wasserwirtschaftsmonitor
Signalsammlung und Getriebe des Bahnsystems
Öls-Extraktion und Transportsteuerung
Maß Öl- oder Wasserbrunnen
hydrologische Überwachung
Wetterstationsüberwachung
Waldschutz
intelligentes Gebäude
geologisch erkunden Sie
beweglicher Standort
militärische Ausbildung
