Accoding Ein-Auswasserspiegel drahtloser Pumpen-Prüfer-Remote Control Pumps
Auf Behälterseite benutzen wir ein drahtloses analoges Input-/Outputmodul, um das Signal das 4-20mA des Niveauschalters zu sammeln
Zentrale, gibt es eine Pumpe in der Nähe. Wir verwenden ein LS-RDIO0202. schließen Sie seinen Input-/Outputhafen mit Pumpe für Pumpe Zweipunktregelung an. Schließt seinen Hafen RS485 mit HMI.Then an, das Sie Sensor-Niveau auf HMI und Fernsteuerungspumpe überwachen können, die EIN-AUS sind. Willkommen, zum mit sonniges für weitere Einzelheiten in Verbindung zu treten.
Drahtlose RTU-Eigenschaften
- Tragbares Gerät, Hutschienemontage für einfache Installation
- Lokalisierter Input
- LED für Stromversorgung, Kommunikation, Input, Ertragstatus
- Flexible Vernetzung, Punkt-zu-Punkt oder Punkt zu den multipoints
- BAD, zum von verschiedenen Modi zu ändern
- Verschiedene Arten von Input/Output, DI, TUN, AI, AO sind verfügbar
- Input/Output dehnbar
- Zeit der kurzen Verzögerung
- Unterstützungs-Input-/Outputreduzierung, Feldinput, Fernausgabe
- Einfache Übergebung RS485 im Netz, Protokoll Unterstützungs-Modbus RTU
- Stützon-line-Verbesserung. Kann durch Kunden konfigurieren, wenn, Modus einstellend
Projekt-Beschreibung:
1. Kunde benötigt zum minitor 10 Behälter.
2. Aufnahmen- oder Glühen-wegwasser durch Anfang/weg weg den Pumpen oder von den Ventilen.
3. Abstand ist innerhalb 1km.
4. Drahtlose Lösung des Bedarfs

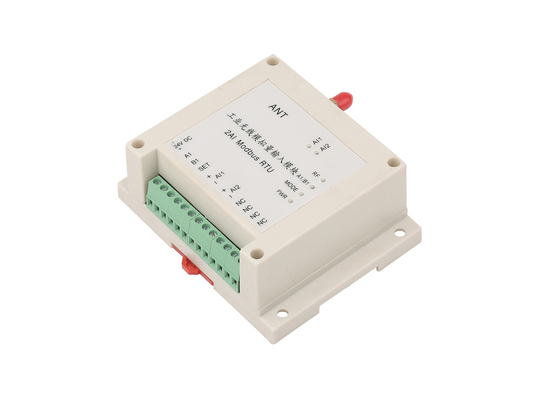

Parameter LS-RAI02
| Frequenz |
433MHz oder 450MHz oder 470MHz |
| Leistungsabgabe |
100mW (600m), 1000mW (3000m) |
| Produkte |
2AI |
| Eingegebene Art |
4-20mA |
| Ertragart |
4-20mA |
| Entschließungsverhältnis |
24 Bit |
| Genauigkeit |
±0.02% |
| Stromversorgung |
DC 9-36V verwenden DC normalerweise 24V |
| Schnittstelle |
RS-485 |
| Kanal nein. |
Nichterfüllung 16ch, kann über Dip-Schalter programmieren |
| Antenne |
Saugerantenne mit 1.5m Kabel |
| Betriebstemperatur |
-35℃~+75℃ industriell |
| Arbeitsfeuchtigkeit |
10%~90% relative Luftfeuchtigkeit, keine Kondensation |
| Maß |
2AI |
115×90×40 (Millimeter) |
| |
| Verlegenheitsweise |
Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |
Parameter LS-RDIO0202
| Parameter |
| Leistungsabgabe: |
Version 1W (oder 100mW) |
| Stromversorgung: |
9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
| Steuerabstand: |
3km (oder 1km Version) |
| Baud: |
1200bps |
| Empfangen von Empfindlichkeit: |
-123dBm@1200bps, -118dbm (9600bps) |
| Vernetzung |
| Vernetzung: |
Punkt-zu-Punkt und auf Mehrpunkt zeigen |
| Protokoll: |
Protokoll Modbus RTU |
| Portbeschreibung |
| Input: |
2 aktiver Input (passives fertigen) besonders an, lokalisiert |
| Ertrag: |
2 passive Relaisausgaben, lokalisiert
Maximallast AC250V/5A, DC30V/5A des Kontaktes
(Wirkleistungsabgaben 0-5V fertigen) besonders an
|
| DFV-Anschluss |
RS485 (drahtlose RS485 fertigen) besonders an |
| Gegenwärtig |
| Übertragen Sie gegenwärtiges: |
<600ma> |
| Empfangen des Stroms: |
<50ma> |
| General |
| Frequenz: |
433MHz-, 400, 450, 470 oder anderesband |
| Kein Kanal: |
16 Kanäle, können über Dip-Schalter ändern |
| Physikalische Eigenschaften |
| Maß: |
115×90×40 (Millimeter) |
| Antennen-Verbindungsstück: |
SMA, Fahrzeugantenne mit 1.5m Kabel |
| Temperatur: |
-35℃~+75℃ (industriell) |
| Befestigungsart: |
Standard 3,5-Zoll-industrielle Innungsschiene |
