| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-RDIO0808 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-7 Tage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Frequenz: | 433/868/915MHz | Leistungsabgabe: | 1W |
|---|---|---|---|
| Abstand: | 2-3km/5km | Input: | 8 digitaler Input |
| Ertrag: | 8 Relaisausgaben | Protokoll: | Modbus-rtu |
| Markieren: | Fernsteuerungsmodul,drahtloser Kabelübermittler |
||
1. Allgemeine Einleitung

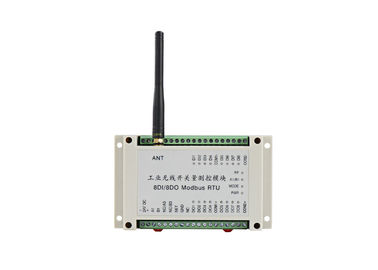

LS-RDIO0808 drahtloses RTU hat 8 digitalen Input, 8 Relais putput.
Wir haben die verschiedenen Arten, zum Ihrer verschiedenen Steuerabstandsbedingungen zu erfüllen.
Innerhalb 2km konnten Sie unsere Rf-Art benutzen,
Herum 5km, konnten Sie Version 5W oder Lora-Art benutzen
Wenn Sie Langstrecken steuern möchten, konnten Sie Art drahtloses Input/Output benutzen 4G
2. Einsatzbereich
LS-RDIO Reihe Input-/Outputmodul ist in der Industrieautomatisierung wie zentralem Datenprozeß der Fabrik, Pumpensteuerung, Ölüberwachung, Minenmaschiene, Umweltüberwachungsausrüstungen, Lastaufnahmemittel, Roboter steuern, Füllmaschine, mischende Ausrüstungen, logistische Linie, AGV etc. weitverbreitet.
3. Parameter
| Parameter | |
| Leistungsabgabe: | Version 1W oder 100mW |
| Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
| Steuerabstand: | 3km oder (1km Version) |
| Baud: | 1200bps |
| Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
| Vernetzung | |
| Vernetzung: | Punkt-zu-Punkt und auf Mehrpunkt zeigen |
| Portbeschreibung | |
| Input: | 8 aktive DI (passive besonders angefertigt) |
| Ertrag: | 8 passive Ertrag des Relais, |
| DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
| Gegenwärtig | |
| Übertragen Sie gegenwärtiges: | <600ma> |
| Empfangen des Stroms: | <50ma> |
| General | |
| Frequenz: | 433MHz-, 400, 450, 470 oder anderesband |
| Kein Kanal: | 16 Kanäle, können über Dip-Schalter ändern |
| Physikalische Eigenschaften | |
| Maß: | 145×90×40 (Millimeter) |

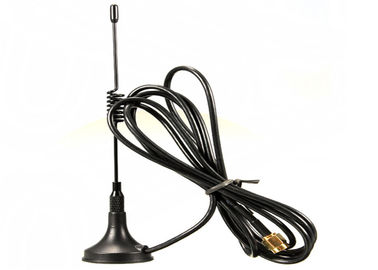

| Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
| Temperatur: | -35℃~+75℃ (industriell) |
| Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
4. Wie man drahtloses Input/Output benutzt
5. Anwendungsdiagrammbeispiele

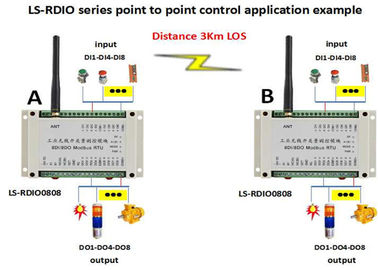

1) Punkt-zu-Punktsteuerung
Anmerkungen:
| Modul A | Modul B | Input-und Ertrag-Korrespondenz |
| (DI1-DI8) | B (DO1-DO8) | DI1-DI8 von A, zum von DO1-DO8 von B beziehungsweise zu steuern |
| (DO1-DO8) | B (DI1-DI8) | DO1-DO8 von A wird durch DI1-DI8 von B beziehungsweise gesteuert |
| Anmerkungen: Und B sollte den gleichen Kanal benutzen | ||
2) Ein Meister, zum von 2 Sklaven zu steuern
Anmerkungen:
| Vorlagenmodul | Sklaven-Module | Input-und Ertrag-Korrespondenz |
| (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 einer Steuerung DO1-DO4 von B1 beziehungsweise |
| (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 einer Steuerung DO1-DO4 von B2 beziehungsweise |
| (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 von A wird durch DI1-DI4 von B1 gesteuert |
| (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 von A wird durch DI1-DI4 von B2 gesteuert |
| Anmerkungen: Und B sollte den gleichen Kanal benutzen | ||
3) Ein Meister, zum von 4 Sklaven zu steuern
Anmerkungen:
| Meister | Sklave | Input-und Ertrag-Korrespondenz |
| (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 einer Steuerung DO1-DO2 von B1 |
| (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 einer Steuerung DO1-DO2 von B2 |
| (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 einer Steuerung DO1-DO2 von B3 |
| (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 einer Steuerung DO1-DO2 von B4 |
| (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 von A steuerte durch DI1-DI2 von B |
| (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 von A steuerte durch DI1-DI2 von B2 |
| (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 von A steuerte durch DI1-DI2 von B3 |
| (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 von A steuerte durch DI1-DI2 von B4 |
| Anmerkungen: Und B sollte den gleichen Kanal benutzen | ||
4) Ein Meister bis 8 Salben
Anmerkungen:
| Meister | Salbe | Input- und Steuerkorrespondenz |
| (DI1) | B1 (DO1) | DI1 einer Steuerung DO1 von B1 |
| (DI2) | B2 (DO1) | DI2 einer Steuerung DO1 von B2 |
| (DI3) | B3 (DO1) | DI3 einer Steuerung DO1 von B3 |
| (DI4) | B4 (DO1) | Steuerung DO1 DI4of A von B4 |
| (DI5) | B5 (DO1) | DI5 einer Steuerung DO1 von B5 |
| (DI6) | B6 (DO1) | DI6 einer Steuerung DO1 von B6 |
| (DI7) | B7 (DO1) | DI7 einer Steuerung DO1 von B7 |
| (DI8) | B8 (DO1) | DI8 einer Steuerung DO1 von B8 |
| (DO1) | B1 (DI1) | DO1 von A wird durch DI1 von B1 gesteuert |
| (DO8) | B8 (DI1) | DO8 von A wird durch DI1 von B8 gesteuert |
| Anmerkung: Modul A und B sollte den gleichen Kanal benutzen; | ||
5) Zu sich mit PC/PLC verständigen
