Drahtloses analoges Ausgabemodul 4 kanalisiert 4-20mA Signal drahtloses Modbus RTU
Allgemeine Einleitung

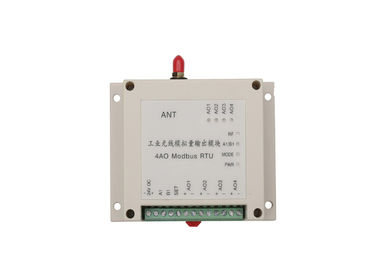

LS-RAO04 Modbus RTU ist ein drahtloses AO Modul 4 ch, mit dem Analogergebnis von 4 Kanälen, es ist weit verbreitet, zu übertragen des Sensors Analogsignal das 4-20mA oder das 0-5V. So machen Ihre Sensoren Radioapparat anschließen an Zentrale ein. Wir haben Arten des unterschiedlichen Moduls, zum des unterschiedlichen Abstandes zu steuern.
Drahtlose Steuerung 2km-3km durch Rf 1W
Drahtlose Steuerung 5km durch Lora
Drahtlose Steuerlangstrecke, keine Grenze durch Modul 4G
Verbinden Sie Ihren Sensor mit PLC/HMI drahtlos
Willkommen zu versuchen!!!
Vorteil der drahtlosen Lösung
- Keine zu begraben oder instandzuhalten Drähte, keine BedarfsBohrlöcher auf Wand
- Zuverlässige Kommunikation in aller Richtung, irgendein Gelände, unabhängig davon Hügel, Wände, Bäume
- Kosteneinsparung in der Installation und in der Wartung
- Radio/Lora basiert, kein Bedarfsinternet und Monatsgebühr, voller Besitz des Systems
- 4G basiert, hohe Geschwindigkeit, keine Abstandsgrenze
Drahtlose RTU Eigenschaften Lensen

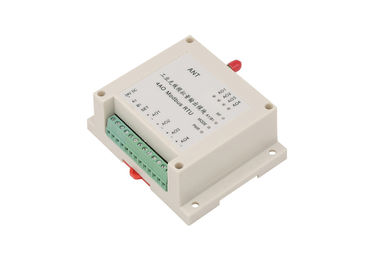

- Tragbares Gerät, Hutschienemontage für einfache Installation
- Lokalisierter Input
- LED für Stromversorgung, Kommunikation, Input, Ertragstatus
- Flexible Vernetzung, Punkt-zu-Punkt oder Punkt zu den multipoints
- BAD, zum von verschiedenen Modi zu ändern
- Verschiedene Arten von Input/Output, DI, TUN, AI, AO sind verfügbar
- Input/Output dehnbar
- Zeit der kurzen Verzögerung
- Einfache Übergebung RS485 im Netz, Protokoll Unterstützungs-Modbus RTU
- Stützon-line-Verbesserung. Kann durch Kunden im Einstellungsmodus konfigurieren
| Frequenz |
433MHz oder 450MHz oder 470MHz |
| Leistungsabgabe |
1W |
| Produkte |
4AO |
| Inputart |
4-20mA oder 0-5V oder 0-10V |
| Ertragart |
4-20mA oder 0-5V oder 0-10V |
| Entschließungsverhältnis |
24 Bit |
| Genauigkeit |
±0.02% |
| Stromversorgung |
DCs 9-36V Gebrauch 24V normalerweise DC |
| Schnittstelle |
RS-485 |
| Kanal nein. |
Nichterfüllung 15ch, kann über Dip-Schalter programmieren |
| Antenne |

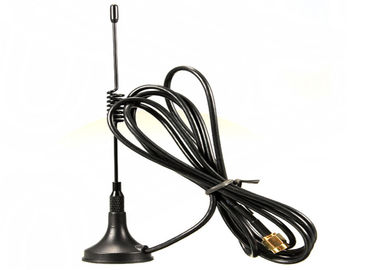

Saugerantenne mit 1.5m Kabel |
| Betriebstemperatur |
-35 °C °C~+75 industriell |
| Arbeitsfeuchtigkeit |
10%-90% relative Luftfeuchtigkeit, keine Kondensation |
| Maß |
115×90×40 (Millimeter) |
| Verlegenheitsweise |

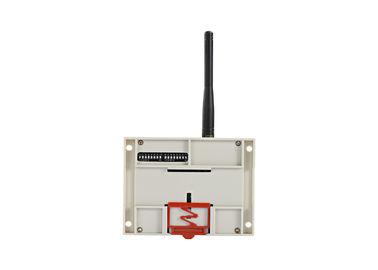

Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |
Modbus RTU Kommunikations- und Entsprechenwert
Registerarten:
| Registerarten |
Lesebefehl |
Schreiben Sie Befehl
(Steuerbefehl)
|
Ausschalten |
Funktion |
| Halten Sie Register |
0x01 |
Input --nicht Unterstützung
Ertrag--Unterstützung
|
Nicht halten |
Kann Eingabewert lesen |
| 0x03 |
Register A. Hold
1. Analoger Eingabewert: 0x0008~0x000B
2. Analogergebniswert: 0x0048~0x004B
B: Wie man liest
Griffregister: kann Analogeingabe 4 lesen oder Analogergebnis 4 auf einmal steuern
Registrieren Sie Steuerweise
| AI/AO |
IC |
Gelesen
schreiben Sie
|
Funktion Identifikation |
Einzelteilunterstützung |
| Nein. |
IC-Art |
PLC-IDENTIFIKATION |
Modbus Identifikation |
| AI1 |
Halten Sie Register |
40009 |
8 |
Lesen Sie |
03 |
2AI/4AI |
| AI2 |
Halten Sie Register |
40010 |
9 |
Lesen Sie |
03 |
| AI3 |
Halten Sie Register |
40011 |
10 |
Lesen Sie |
03 |
4AI |
| AI4 |
Halten Sie Register |
40012 |
11 |
Lesen Sie |
03 |
| AO1 |
Halten Sie Register |
40073 |
72 |
Lese-Schreib |
03/06 |
2AO/4AO |
| AO2 |
Halten Sie Register |
40074 |
73 |
Lese-Schreib |
03/06 |
| AO3 |
Halten Sie Register |
40075 |
74 |
Lese-Schreib |
03/06 |
4AO |
| AO4 |
Halten Sie Register |
40076 |
75 |
Lese-Schreib |
03/06 |
Über Wertberechnung
Analogeingabe
Maß-Streckenwert unseres analogen Moduls ist maximaler: 0X7FFF
1. Direkt Maßstrom und -spannung
Genaues value=value Sie read-/0x7FFF*maxstrecke
Zum Beispiel: zu den 1. Durchgang des Eingabewerts des Moduls lesen (mit maximaler Strecke 0-20mA)
Register 0x0008 (Analogeingabe des 1. Durchganges)
Feedback: 0x3801
Gegenwärtiger Wert: (0x3801/0x7FFF) *20mA=8.7509mA
2. Zu den Wert des Sensors (4-20mA, Niveauschalter des Meters messen 0-6)
Wenn Feedbackwert kleiner als 6554 ist, ist waagerecht ausgerichteter Wert 0
Wenn Feedback Wert ist groß als 6554, waagerecht ausgerichtet value=) (des Wertes read-6554/(32767-6554) das *measure erstreckt sich
Zum Beispiel: Feedbackwert ist 0X3801, dann ist entsprechender waagerecht ausgerichteter Wert: ((0X3801-6554)/26213) Meter *6 meter=1.7815
Analogergebnis
Ist maximale Maßstrecke des analogen Moduls: 0x7FFF
Steuern Sie direkt Ausgangsstrom und Spannung
Schreiben Sie das value=current Register oder Spannungswert/Maß range*0x7FFF
Zum Beispiel: zu den 1. Durchgang des analogen Moduls steuern, dessen maximale Maßstrecke 0-20mA ist
Register 0x0048 (Analogergebnis des 1. Durchganges)
Zu Registerwert schreiben: (8.75/20mA) *0X7FFF =14336=0x3800
