Leistungsabgabe: | 1W | Kanäle: | 4AI |
---|---|---|---|
Inputart: | 0-5V oder 0-20mA | Distanz: | 2km oder mehr |
Anwendung: | drahtloser Sensor | Technology: | Rf oder Lora |
Markieren: | Fernsteuerungsmodul,drahtloser Kabelübermittler |

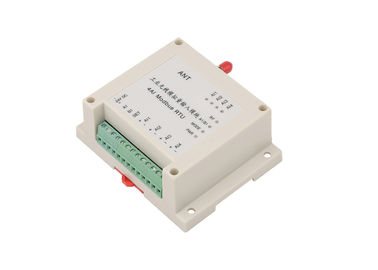

Drahtloses analoges Modul des Erwerbs LS-RAI04
LS-RAI04 Modbus RTU ist ein Modul Input-/Output1w, 4 Analogeingaben,
Drahtlose Steuerung 2km-3km durch Rf
Drahtlose Steuerung 5km durch Lora
Drahtlose Grenze des Steuerabstandes nicht durch 4G
Gebrauch für drahtlose Sammlung der Sensor-Daten, drahtlose Übertragung des Signals 0-5V oder 4-20mA
Charakter:
Transparentes Input-/Outputsystem
Nicht Bedarfsinternet, keine Drittparteizelle, keine Monatsgebühren
Sie haben volle Kontrolle über Ihrer eigenen Fördermaschine
Realzeitstatusfeedback von der Remote-Site
Schnelle Installation und einfache Einrichtung
Paramaeter
Frequenz | 433MHz oder 450MHz oder 470MHz oder 868MHz/915MHz oder 4G |
Leistungsabgabe | 1W oder 5W fertigen besonders an |
Produkte | 4AI |
Inputart | 4-20mA oder 0-5V oder 0-10V |
Ertragart | 4-20mA oder 0-5V oder 0-10V |
Entschließungsverhältnis | 24 Bit |
Genauigkeit | ±0.02% |
Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC |
Schnittstelle | RS-485 |
Kanal nein. | Nichterfüllung 15ch, kann über Dip-Schalter programmieren |

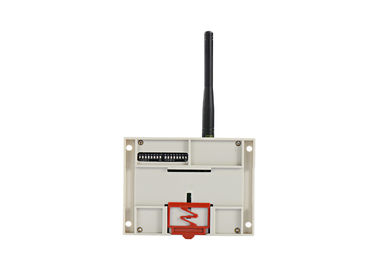

Antenne | Saugerantenne mit 1.5m Kabel |
Betriebstemperatur | -35 °C °C~+75 industriell |
Arbeitsfeuchtigkeit | 10%-90% relative Luftfeuchtigkeit, keine Kondensation |
Maß | 115×90×40 (Millimeter) |
Verlegenheitsweise | Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |
Vorteil der drahtlosen Lösung
- Keine zu begraben oder instandzuhalten Drähte, keine BedarfsBohrlöcher auf Wand
- Zuverlässige Kommunikation in aller Richtung, irgendein Gelände, unabhängig davon Hügel, Wände, Bäume
- Kosteneinsparung in der Installation und in der Wartung
- Radio/Lora basiert, kein Bedarfsinternet und Monatsgebühr, voller Besitz des Systems
- 4G basiert, hohe Geschwindigkeit, keine Abstandsgrenze
Drahtlose RTU Eigenschaften Lensen
- Tragbares Gerät, Hutschienemontage für einfache Installation
- Lokalisierter Input
- LED für Stromversorgung, Kommunikation, Input, Ertragstatus
- Flexible Vernetzung, Punkt-zu-Punkt oder Punkt zu den multipoints
- BAD, zum von verschiedenen Modi zu ändern
- Verschiedene Arten von Input/Output, DI, TUN, AI, AO sind verfügbar
- Input/Output dehnbar
- Zeit der kurzen Verzögerung
- Einfache Übergebung RS485 im Netz, Protokoll Unterstützungs-Modbus RTU
- Stützon-line-Verbesserung. Kann durch Kunden im Einstellungsmodus konfigurieren
Modbus RTU Kommunikations- und Entsprechenwert
Registerarten:
Registerarten | Lesebefehl |
Schreiben Sie Befehl |
Ausschalten | Funktion |
Halten Sie Register | 0x01 |
Input --nicht Unterstützung |
Nicht halten | Kann Eingabewert lesen |
0x03 |
Register A. Hold
1. analoger Eingabewert: 0x0008~0x000B
2. Analogergebniswert: 0x0048~0x004B
B: Wie man liest
Griffregister: kann Analogeingabe 4 lesen oder Analogergebnis 4 auf einmal steuern
Registrieren Sie Steuerweise
AI/AO | IC |
Gelesen |
Funktion Identifikation | Einzelteilunterstützung | ||
Nein. | IC-Art | PLC-IDENTIFIKATION | Modbus Identifikation | |||
AI1 | Halten Sie Register | 40009 | 8 | Lesen Sie | 03 | 2AI/4AI |
AI2 | Halten Sie Register | 40010 | 9 | Lesen Sie | 03 | |
AI3 | Halten Sie Register | 40011 | 10 | Lesen Sie | 03 | 4AI |
AI4 | Halten Sie Register | 40012 | 11 | Lesen Sie | 03 | |
AO1 | Halten Sie Register | 40073 | 72 | Lese-Schreib | 03/06 | 2AO/4AO |
AO2 | Halten Sie Register | 40074 | 73 | Lese-Schreib | 03/06 | |
AO3 | Halten Sie Register | 40075 | 74 | Lese-Schreib | 03/06 | 4AO |
AO4 | Halten Sie Register | 40076 | 75 | Lese-Schreib | 03/06 |
Über Wertberechnung
Analogeingabe
Maß-Streckenwert unseres analogen Moduls ist maximaler: 0X7FFF
1. messen Sie direkt Strom und Spannung
Fordern Sie value=value Sie read-/0x7FFF*maxstrecke
Zum Beispiel: zu den 1. Durchgang des Eingabewerts des Moduls lesen (mit maximaler Strecke 0-20mA)
Register 0x0008 (Analogeingabe des 1. Durchganges)
Feedback: 0x3801
Gegenwärtiger Wert: (0x3801/0x7FFF) *20mA=8.7509mA
2. Zu den Wert des Sensors (4-20mA, Niveauschalter des Meters messen 0-6)
Wenn Feedbackwert kleiner als 6554 ist, ist waagerecht ausgerichteter Wert 0
Wenn Feedback Wert ist groß als 6554, waagerecht ausgerichtet value=) (des Wertes read-6554/(32767-6554) das *measure erstreckt sich
Zum Beispiel: Feedbackwert ist 0X3801, dann ist entsprechender waagerecht ausgerichteter Wert: ((0X3801-6554)/26213) Meter *6 meter=1.7815
Analogergebnis
Ist maximale Maßstrecke des analogen Moduls: 0x7FFF
Steuern Sie direkt Ausgangsstrom und Spannung
Schreiben Sie das value=current Register oder Spannungswert/Maß range*0x7FFF
Zum Beispiel: zu den 1. Durchgang des analogen Moduls steuern, dessen maximale Maßstrecke 0-20mA ist
Register 0x0048 (Analogergebnis des 1. Durchganges)
Zu Registerwert schreiben: (8.75/20mA) *0X7FFF =14336=0x3800
