Frequenz: | 433mHZ | Abstand: | 1km LOS |
---|---|---|---|
Schnittstelle: | TTL | Größe: | Mini |
Markieren: | Mini Size Rf-Transceiver-Modul,TTL-Schnittstellen-drahtlose Steuereinheit,Transceiver-Modul Rf-433MHz |

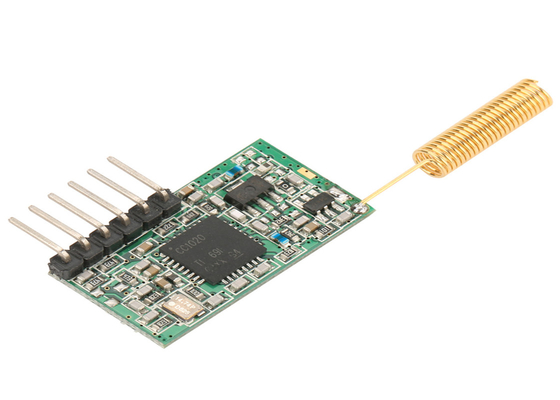

100mW drahtloses drahtloses Daten-Modul der Steuereinheits-433MHz für 500m Mini Size
LS-S100 ist ein Mini-Größe Rf-Transceiver. Es wird normalerweise für eingeschränkte Raumanwendung verwendet. Mit TTL-Schnittstelle ist es für drahtlose Kommunikation des Mikroreglers und andere TTL-NiveauhafenKommunikationssysteme weitverbreitet. Es hat hohe Zuverlässigkeit und gute Leistung.
I., technische Spezifikation
LEISTUNG | |
Leistungsabgabe: | 100mW (Nichterfüllung), |
Rf-Blickfeld-Strecke: | 1000m@1200bps; 600m@9600bps |
Rf-gültiger Preis: | 1200/2400/4800/9600/19200bps |
Raum-Kanal: | 1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz/other) |
Bandbreite: | <25khz> |
Empfänger-Empfindlichkeit: | -123dBm@1200bps (1% BRUSTBEEREN) |
VERNETZUNG | |
Vernetzungs-Topologie: | Punkt-zu-Punkt, Punkt-zu-Mehrpunkt |
KOMPATIBILITÄT | |
LS-U Reihe | |
ENERGIE | |
Versorgungs-Spannung: | DC 5V (Nichterfüllung), |
Übertragen Sie gegenwärtiges: | 100mA |
Empfangen Sie gegenwärtiges: | 30mA |
Schlaf gegenwärtig: | 10uA |
GENERAL | |
Kommunikations-Modus: | Halbduplex |
Frequenz-Band: | 433MHz (400/450MHz/470MHz) |
Kanal: | 8 (Nichterfüllung), 16/32/64 (optional) |
Schnittstelle: | TTL |
PHYSIKALISCHE EIGENSCHAFTEN | |
Größe: | 28mm×15mm×10mm (ausschließlich der Antennenbasis und des Datenstiftes) |
Gewicht: | 20g |
Antennen-Basis: | 50Ω, SMA |
Betriebstemperatur: | Industriell: - 40℃~+85℃ (TCXO) |
Frequenz-Stabilität: | ±2.5ppm industriell |
II. Einsatzbereich
LS-S100 das Transceiver-Datenmodul der Mikroenergie drahtlose ist für passend:
* drahtlose Warnung und Sicherheitssysteme
* drahtloser Scanner
* errichtende Automatisierung, Sicherheit, drahtlose Überwachung und Kontrolle
* drahtlose Datenübertragung, automatisches Datenerfassungssystem;
* Sporttraining u. -wettbewerb;
* drahtlose Position, drahtloser intelligenter Anschluss PDAs;
* drahtlose Telemetrie, die für Parken, Parkplatz auflädt;
* drahtlose Modem Automobilinspektion und Vierradorientierung;
* Punkt zum Mehrpunktdrahtlosen netzwerk
......
III. Wie man ihn verwendet
1. Stromversorgung der Nichterfüllungs-5V
2. PIN Definition (6pin)
Tabelle 1: JP1 Pin Definitions und Verbindungsmethoden
Pin No. | Signal-Name | Funktion | Niveau | Verbindung mit Anschluss | Anmerkungen |
1 | Boden | Erdung der Stromversorgung | - | Boden | |
2 | VCC | Stromversorgung: DC 5V | - | ||
3 | RXD/TTL | Datenempfangen | TTL | TxD | |
4 | TXD/TTL | Datenübertragen | TTL | RxD | |
5 | SLP | Schlafsteuerung | - | Schlafsignal | Niedriges gültiges |
6 | TEST | Fabrikprüfung | - | - |
3. Installationsmaß
4. Parametereinstellung durch unsere Software
Sie können unsere Software Lensen.exe benutzen, um den Parameter auf Computer zu lesen oder einzustellen. Wenn Sie Rf-Modul an PC durch das Prüfungskabel anschließen, erinnern Sie bitte, sich das DB9 sowie den USB-Port an Computer anzuschließen.
Entsprechende Frequenzpunkte an 433MHz von 1-8 Kanälen
Kanal | Frequenz | Kanal | Frequenz | Kanal | Frequenz | Kanal | Frequenz |
1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
5. Standardpaket
(a). Ein Modul Rf-LS-S100
(b). Ein 6 Stiftflachkabel
(c). Eine Spulenantenne
Wenn Sie spezielle Anforderungen haben, treten Sie mit uns bitte für weitere Einzelheiten in Verbindung.
