| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-R524 |
| Min Bestellmenge: | 1PC |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-8days |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Leistungsabgabe: | 5w | Steuern Sie Abstand: | 10KM |
|---|---|---|---|
| Anwendung: | Plc-Radioapparatsteuerung | Einschließung: | Aluminium |
| Schnittstelle: | RS232, RS485, USB | Power Supply: | DC 24V |
| Markieren: | Daten-Radiomodem,Serienradiomodem |
||

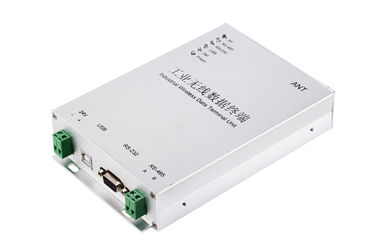

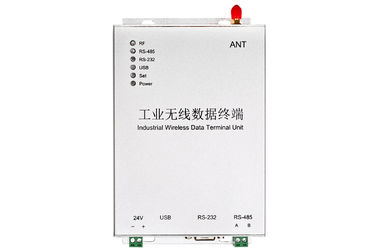

Stromversorgungs-drahtloses Modul RS485 PLC 5W 24V drahtloser Kommunikations-Radio
1. Allgemeine Einleitung
Dieses ist ein Radio 5W für drahtlose Langstreckendatenübertragung. Seine Steuerabstandserreichen etwa 10km. Er ist für PLC-Radioapparatkommunikation weit verbreitet. Wir stützen Protokoll Modbus RTU. LS-R524 DTU kann mit Wandler, HMI und Sensoren für drahtlose Kommunikation angeschlossen werden. Es stützt Punkt-zu-Punkt, Punkt zur drahtlosen Datenübertragung der Multipunkte. Drahtlose Lösung lässt den Vorteil von Benutzer von den Drahtseilen auf dem gefährlichen Gebiet halten, einfach zu gründen, kein Bedarfsprogrammwissen. Es ist eine zuverlässige und wettbewerbsfähige Lösung.
2. technische Spezifikation
| Frequenz | 433MHz oder 450MHz, 470MHz |
| Leistungsabgabe | 5W |
| Protokollunterstützung | Standard-Modbus RTU oder PPI |
| Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC DC oder 12V |
| Schnittstelle | RS-485 (Nichterfüllung) oder RS232 oder USB |
| Kanal nein. | 15 Kanal, Gebrauch BAD zu ändern |
| Antenne | Freie Saugerantenne mit 1.5m Kabel (Saugerantenne des Kaufes 5.5dBi) |
| Temperatur | -35℃~+75℃ (industriell) |
| Maß | 175×115×32 (Millimeter) schließen Antenne aus |
| Verlegenheitsmethode | Schraube |

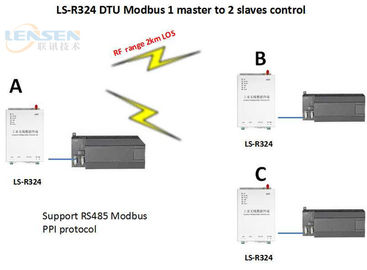

3. Beispiele der Anwendung LS-R524:
4. LS-R524 DTU Vernetzung
LS-R524 DTU nimmt Halbduplexkommunikationsmodus an. Es entspricht Punkt zu multipoints Kommunikation. Auf diese Art sollten wir 1 Modul als Meister und andere einstellen als Sklaven. Jeder Sklave hat sein eigenes einzigartiges Identifikations-Hauptgebrauchs-Datenfeld mit Identifikation, zum von Daten oder von Befehl zu übertragen. Alle Sklaven empfangen Daten und vergleichen die empfangene Identifikation mit seiner eigenen Identifikation. Wenn Identifikation die selbe ist, empfangen Sie sie und geben Sie die entsprechende Antwort, die den Befehl übereinstimmt. Wenn Identifikation unterschiedlich ist, ignorieren Sie sie einfach, geben keine Antwort. Alles sollten diese durch oberes Protokoll beenden. Es kann versprechen, dass es nur einen Radio ist im Sendebetrieb gibt, herein jederzeit, zum von Störung zu vermeiden.
LS-R524 RTU kann für Punkt-zu-Punktkommunikation auch verwenden. Dieses ist einfacher. Wenn Sie serielle Schnittstelle programmieren, merken Sie sie bitte ist Halbduplex und es gibt Verzögerung der drahtlosen Übertragung.
5. LS-R524 DTU Dip-Schalter Einstellung
DIP3 AUF Durchschnitten 4
DIP4 AUF Durchschnitten 8
Zum Beispiel Kanal 15, müssen Sie BAD 1, 2, 3 und 4 alle AN einstellen
