| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Zertifizierung: | CE |
| Modellnummer: | LS-U1000D |
| Min Bestellmenge: | 2ST |
| Preis: | negotiable |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-6days |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Frequenz: | UHF | Leistungsabgabe: | 1W |
|---|---|---|---|
| Distanz: | 2-3km LOS | Port: | RS232/RS485/TTL |
| Hafenart: | DB9 | Einschließung: | Aluminium |
| Hervorheben: | Daten-Radiomodem,Serienradiomodem |
||

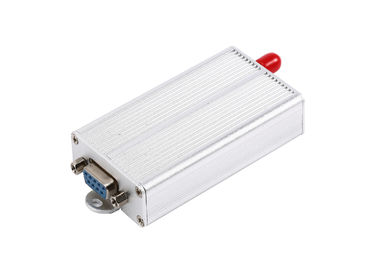

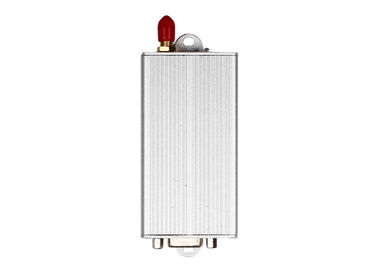

Modem-Seriendaten-drahtloser Übermittler 2km RS232 des Radio-433MHz
Einleitung:
Dieses ist ein Radiomodem UHFbandes 1W, wir einstellte Nichterfüllung 433MHz
Es verwendet Chip CC1020 und STM8S105K6T6 MCU
Es ist OKAY, 2km Abstand zu steuern
Parameter:
Verwendungsgebiet
Parameter
| LEISTUNG | |
| Leistungsabgabe: | 1W (@5V-Stromversorgung) |
| Rf-Blickfeld-Strecke: | 2000m@1200bps; 3000m@9600bps |
| Rf-gültiger Preis: | 1200/2400/4800/9600/19200bps |
| Raum-Kanal: | 1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz) |
| Bandbreite: | <25khz> |
| Empfänger-Empfindlichkeit: | -123dBm@1200bps (1% BRUSTBEERE) |
| VERNETZUNG | |
| Vernetzungs-Topologie: | Punkt-zu-Punkt, Punkt-zu-Mehrpunkt |
| KOMPATIBILITÄT | |
| Reihe KYL-200 und KYL-300 | |
| ENERGIE | |
| Versorgungs-Spannung: | DC 5V (Nichterfüllung), 3.3-3.6V (optional) |
| Übertragen Sie Strom: | <450ma> |
| Empfangen Sie Strom: | <28ma> |
| ALLGEMEIN | |
| Kommunikations-Modus: | Halbduplex |
| Frequenz-Band: | Nichterfüllung 433MHz (400-470MHz auswählbar) |
| Kanal: | 8 (Nichterfüllung), 16/32/64 (optional) |
| Schnittstelle: | TTL, RS232, RS485 |
| PHYSIKALISCHE EIGENSCHAFTEN | |
| Größe: | 80mm×45mm×20mm (ausschließlich der Antennenbasis und des Datenstiftes) |
| Gewicht: | 100g |

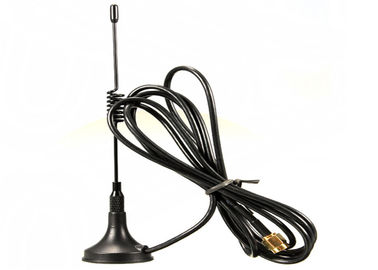

| Antennen-Basis: | 50Ω, SMA |
| Betriebstemperatur: | Industriell: - 40℃~+85℃ (TCXO) |
| Frequenz-Stabilität: | ±2.5ppm industriell |
Pin-Definition
| Pin nein. |
Signal Name |
Funktion | Niveau | Verbindung mit Anschluss | Anmerkungen |
| 1 | Boden | Erdung der Stromversorgung | Boden | ||
| 2 | VCC | Stromversorgung DC | 5V | ||
| 3 | RxD/TTL | Datenempfangen | TTL | TxD | |
| 4 | TxD/TTL | Datenübertragen | TTL | RxD | |
| 5 | SGND | Signal | |||
| 6 | A (TXD) | A von RS-485 (TxD von RS-232) | A (RxD) | ||
| 7 | B (RXD) | B von RS-485 (RxD von RS-232) | B (TxD) | ||
| 8 | SCHLAF | Schlafsteuerung | TTL | Schlafsignal | Niedriger Stand gültig |
| 9 | TEST | Fabrikprüfung |
