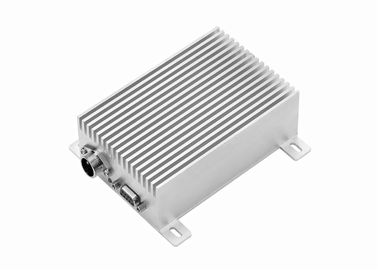

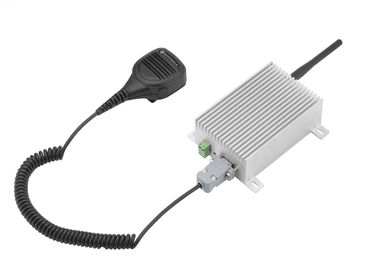

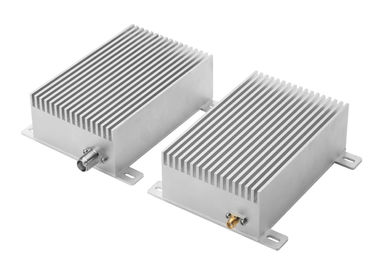

drahtloses VHF Übergangs der drahtlosen der Daten-25W Daten des Modem-150MHz Marine Radio 20km
Allgemeine Einleitung
Zu Seriendaten oder Stimme übertragen
VHF-Band 150MHz oder 230MHz
UHFband
Zeigen Sie bitte an, wann Sie Auftrag vergeben
Serielle Schnittstelle RS232 oder RS485, TTL
Steuerabstand 20km
Anwendung von LS-V25000
Wiedergewinnung, Marinesteuerung
allgemeiner Verkehr
industrielle Steuerung
Zeitplan des elektrischen Stroms
Wasserwirtschaftsmonitor
Signalsammlung und Getriebe des Bahnsystems
Öls-Extraktion und Transportsteuerung
Maß Öl- oder Wasserbrunnen
hydrologische Überwachung
Wetterstationsüberwachung
Waldschutz
intelligentes Gebäude
geologisch erkunden Sie
beweglicher Standort
militärische Ausbildung
Parameter
| Parameter |
| Leistungsabgabe: |
25W |
| Abstand: |
20km |
| Baud: |
1200/2400 programmierbar |
| Kanal-Raum: |
12.5KHz |
| Bandbreite: |
<25khz>
|
| Empfangen von Empfindlichkeit |
-114dBm@1200bps, -107dbm (9600bps) |
| Kompatibel mit |
| LS-V Reihe |
| Energie |
| Stromversorgung: |
DC 12V (Nichterfüllung) |
| Übertragender Strom: |
<6a>
|
| Empfangen des Stroms: |
<160ma>
|
| Schlaf gegenwärtig: |
<1ma>
|
| General |
| Modulation: |
MSK |
| Frequenz: |
150MHz oder 230MHz |
| Datenformat: |
8N1, 8EI, programmierbare 8O1 oder anderes fertigen besonders an |
| Kanal nein: |
Geschrieben durch Software |
Eigenschaften:
1. Ertrag der hohen Leistung: 10W oder 25W
2. Langer Getriebeabstand: bis 20km
3. Band VHF-Bandes 150MHz oder Band 230MHz oder 450MHz
4. Datenübertragung
5. Doppeltes PLL, doppeltes VCO, hohe Zuverlässigkeit
Leistungsblatt
, Gesamtindex
●Frequenz: VHF- und UHFfrequenzband (150MHz, 230MHz), kann ungefähr 400 Kanäle speichern
●Frequenztoleranz: ±2.5ppm
●Kanalabstand: 25 kHz
●Antennenwiderstand: 50Ω
●Umwelttemperatur: - ℃ 35 ℃~+75
●modulieren Sie Modus: MSK
●Luftbaud: 1200bps/2400bps
B, Empfänger-Index
●Empfindlichkeit: ≤0.25uV
●ignal Rauschzahl (SNR): ≤-50dB
●Nebenkanalselektivität: ≥70dB
●Inter- Modulationsstörung: ≥70dB
●Unechte respouse Immunität: ≥70dB
C, Übermittler-Index
●Sendeleistung: 25W
●modulieren Sie Verzerrung: ≤3%
●Restfrequenzmodulation: ≤-48dB
●Frequenzabweichung: ≤5KHz
●Orthokanalleistungsverhältnis: ≤-70dB
●Streuenergie: ≤5uW
●Rf-Abstand: 20km (Energie Rf-25W im Freien)
D, Stromversorgung
●DC: 12 V (±10%)
●Aufwartung gegenwärtig: ≤ 1 6 0 m A
●Übertragen gegenwärtig: ≤ 6 A (Sendeleistung 25W)
E, Maß:
128*108*28mm
Pin Definition
| Verbindungsstück |
Pin No. |
Anschlussbezeichnung |
Beschreibung |
Anmerkungen |
| Stromanschluß |
1 |
VCC |
DC: 12V |
Bitte Gebrauchsenergie
DC 12V, mehr als 8A
|
| |
2 |
Boden |
Boden der Stromversorgung |
|
| Signalverbindung |
1 |
TTL (TxD) |
TxD von TTL |
|
| |
2 |
TxD (A) |
TxD von RS-232
RS-485 A
|
RS-232, RS-485, TTL, nur eins gültig |
| |
3 |
RxD (B) |
RxD von RS-232
RS-485 B
|
RS-232, RS-485, TTL, nur eins gültig |
| |
4 |
TTL (RxD) |
RxD von TTL |
|
| |
5 |
Boden |
Erdleiter |
|
| |
6 |
Postverwaltung |
Das Audioübertragen ermöglichen |
Niedrig ist für das Übertragen |
| |
7 |
MIC |
Audiosignaleingang |
Mikrofoninput, Modulationsempfindlichkeit 10mV |
| |
8 |
SP |
Audiosignalausgabe |
Audioverstärkerertrag 8ohm 0.5W |
| |
9 |
QUADRAT |
Empfangen der Signalprüfung |
Empfangen des Trägersignals, hohe Stufe |
