| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Zertifizierung: | FCC |
| Modellnummer: | LS-R324 |
| Min Bestellmenge: | 2ST |
| Preis: | negotiable |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-8days |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Leistungsabgabe: | 1W | Frequenz: | UHF |
|---|---|---|---|
| Schnittstelle: | RS232, RS485, USB | Abstand: | 2km |
| Schnittstellenänderungsweise: | BAD | Anwendung: | Drahtloses communicaiton PLC |
| Hervorheben: | Drahtloses Radiomodem RS485,Drahtloses Radiomodem RS232,Drahtloses Radiomodul RS485 |
||

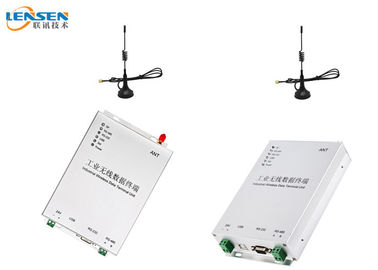

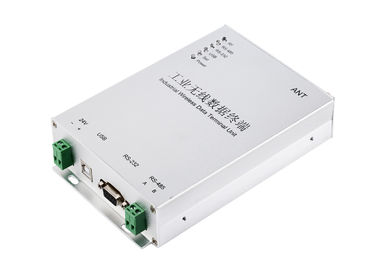

Drahtloses Radiomodem RS485
Moddem drahtloser DTU RS485 Radio 1W drahtloser Modul RS232 RS485 PLC USB-Port
Einleitung:
LS-R324 ist ein Modem des Radios 1W,
Es steuert 3km LOS.
Es stützt UHFband,
Stromversorgung der Unterstützungs 24V.
Normalerweise Arbeiten als drahtloses DTU, zum an PLC und an andere industrielle Steuergeräte anzuschließen.
LS-R324 stützt Protokoll RS485 Modbus RTU.
Parameter:
Leistungsabgabe: DC 24V
Rf-Energie: 1W
Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein
Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar
Frequenzband: 433, 450, 470 oder andere
Schnittstelle: RS-232, RS-485 und USB
Kommunikationsmodus: Halbduplex
Kanal: 8 (Nichterfüllung), 16/32 (besonders angefertigt)
Empfangen Sie gegenwärtiges: <45ma>
Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Übertragender Strom: <500ma>
Rf-Blickfeldstrecke: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Größe: 175*115*32mm (ohne Antennenhafen)
| Frequenz | 433MHz oder 450MHz, 470MHz |
| Leistungsabgabe | 1W (3000m LOS) |
| Protokollunterstützung | Standard-Protokoll Modbus RTU oder verbraucherbestimmtes Protokoll |
| Stromversorgung | DC 9-36V verwenden DC DC normalerweise 24V oder 12V |
| Schnittstelle | RS-485 (Nichterfüllung) oder RS232 oder USB |
| Kanal nein. | 15 Kanal, Gebrauch BAD zu ändern |
| Antenne | Freie Saugerantenne mit 1.5m Kabel (Saugerantenne des Kaufes 5.5dBi) |
| Temperatur | -35℃~+75℃ (industriell) |
| Maß | 175×115×32 (Millimeter) schließen Antenne aus |
| Verlegenheitsmethode | Schraube |
Pin Definition:
Unterstützung RS232, RS485, USB, können Sie Dip-Schalter benutzen, um zu programmieren

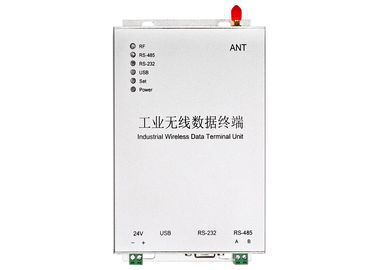

Über den LED-Indikator
a. Wenn Modul Energie eingeschaltet ist, ist ENERGIE LED immer AUF (rot).
b. Wenn Modul hereinkommen, um Modus (BAD 8 einzustellen AN), STELLEN Sie LED ist immer AUF ein (rot).
c. Wenn Modul überträgt,
wenn Sie Hafen RS232 benutzen, blinkt RS232 LED (grün) regelmäßig.
wenn Sie Hafen RS485 benutzen, blinkt RS485 LED (grün) regelmäßig.
wenn Sie USB-Port benutzen, blinkt USB LED (grün) regelmäßig.
d. Wenn Modul empfängt, blinkt Rf LED (blau) regelmäßig.
Verwendungsgebiet:
Frischwasser- und AbwasserWasserbehandlung
Industrielle Automatisierung
Drahtlose Kommunikation PC/PLC
Drahtlose Datenerfassung und Getriebe
PC, Sensoren, Pumpen, Ventile, drahtlose Kommunikation der Meter
Drahtloses SCADA
Anwendungs-Beispiel
