Drahtloses EIN-AUSfernsteuerungsmodul 2DI 2DO Steuereinheits-915MHz Lora Wireless I O 5km
1. Allgemeine Einleitung LS-RDIO0202

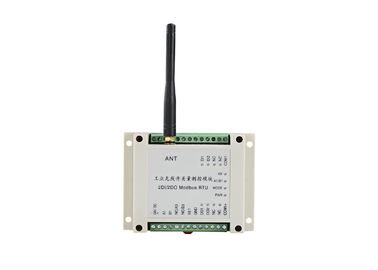

LS-RDIO0202 hat 2 Input 2 Relaisausgaben und 1 RS485 (drahtloses RS485 wird besonders angefertigt). Leistungsabgabe haben wir verschiedene Versionen:
Rf 100mW für 1km LOS Steuerabstand,
Rf 1W für 3km LOS Steuerabstand
Rf 5W zu 8km LOS drahtloser Steuerung
Art 1W Lora zu 5km LOS drahtloser Steuerung
4g für keine Abstandsgrenze
2. Einsatzbereich
LS-RDIO Reihe Input-/Outputmodul ist in der Industrieautomatisierung wie zentralem Datenprozeß der Fabrik, Pumpensteuerung, Behälterniveauüberwachung, Förderer-Steuerung, Ölüberwachung, Minenmaschiene, Umweltüberwachungsgerät, Lastaufnahmemittel, Roboter steuern, Füllmaschine, mischende Ausrüstung, logistische Linie, AGV etc. weitverbreitet.
3. Parameter LS-RDIO0202
Parameter | |
Leistungsabgabe: | 1W |
Drahtlose Technologie: | Lora |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 5km LOS |
Baud: | 2400bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |

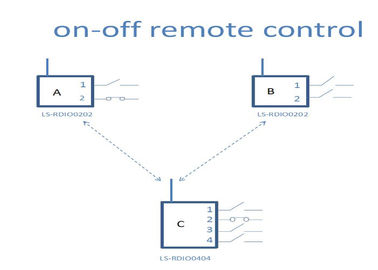

Vernetzung: | Punkt-zu-Punkt und auf Mehrpunkt zeigen |
Protokoll: | Protokoll Modbus RTU |
Portbeschreibung | |
Input: | 2 aktiver Input (passives fertigen) besonders an, lokalisiert |
Ertrag: |
2 passive Relaisausgaben, lokalisiert Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgaben 0-5V fertigen) besonders an |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie gegenwärtiges: | <350ma> |
Empfangen des Stroms: | <20ma> |
General | |
Frequenz: | 915MHz |
Kein Kanal: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 115×90×40 (Millimeter) |

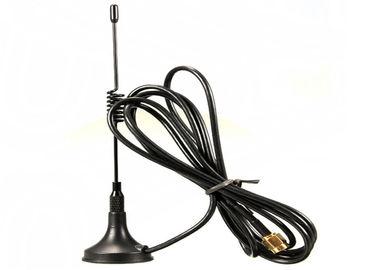

Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
4. Wie man anschließt
5. Kommunikation Modbus RTU und Wertberechnung
Arten A. Register:
Registerarten | Lesebefehl |
Schreiben Sie Befehl (Steuerbefehl) |
Ausschalten | Funktion |
Spulenregister | 0x01 |
Input --nicht Unterstützung Ertrag-Unterstützung |
Nicht halten | Kann Eingabewert lesen |
Griffregister | 0x03 |
1) Spulenregister:
Input: es ist nicht bequem, Input/Output 8 auf einmal zu lesen. Um jedes Input/Output entsprechend zu steuern, definierten wir Spulenregister. Die Registeradresse ist 0x0000-0x0007.
Ertrag: es ist nicht bequem, Input/Output 8 auf einmal zu steuern. Um jedes Input/Output entsprechend zu steuern, definierten wir Spulenregister dessen Adresse 0x0020-0x0028 ist.
Anmerkung: Die Spule ist nicht Extraressource, gerade eine Methode für die Registeradressierung---Wenden durch Stückchen.
2) Holdingregister:
a. Wert von Inputkanälen: 0x0000
Anmerkung: Wenden mit gebissenen Mitteln benutzen wir nur die ersten 8 Bits; bit0 zu bit7 entspricht mit I/O1 I/O8;
b: Feedback und Wert von Ausgabekanälen: 0x0040
Anmerkung: das Wenden durch Stückchendurchschnittstückchen 0 entspricht mit 1/O1, Stückchen 7 entspricht mit 1/O8, gebissener entsprechender Wert 8-Bit--15, den wir 0 schreiben.
3) Ablesen von Methode:
Spulenregister: lesen Sie das Reaktionsregister direkt. Durchschnitte 1 WEG, Durchschnitte 0 AN.
Holdingregister: Kann allen 8 Input einmal lesen. Wir verwenden nur bit0-bit7 dieses 16-Bit-Registers; jedes Stückchen stellt den Zustand eines Input dar.
4) Steuermethoden:
a. Benutzen Sie die Spule--- schreiben Sie das entsprechende Spulenregister, direkt, das Sie seinen entsprechenden Ertrag steuern können.
b. Benutzen Sie das haltene Register--- Holdingregister des Anteiles 1 mit 8 Ertrag, also Sie können jedes Stückchen separat erreichen, um den entsprechenden Ertrag zu steuern.
B. Über Registersteuerung
IC |
Lesen schreiben Sie |
Funktionscode | Produkte treffen zu | |||
Kanal | IC-Art | PLC-IDENTIFIKATION | Modbus Identifikation | |||
DI1 | Spulenausrichtung. | 1 | 0 | lesen Sie | 01 |
RDIO0202 RDIO0404 RDIO0808 |
Holdingausrichtung. | 40001,0 | 0,0 | lesen Sie | 03 | ||
DI2 | Spulenausrichtung. | 2 | 1 | lesen Sie | 01 | |
Holdingausrichtung. | 40001,1 | 0,1 | lesen Sie | 03 | ||
DI3 | Spulenausrichtung. | 3 | 2 | lesen Sie | 01 |
RDIO0404 RDIO0808 |
Holdingausrichtung. | 40001,2 | 0,2 | lesen Sie | 03 | ||
DI4 | Spulenausrichtung. | 4 | 3 | lesen Sie | 01 | |
Holdingausrichtung. | 40001,3 | 0,3 | lesen Sie | 03 | ||
DI5 | Spulenausrichtung. | 5 | 4 | lesen Sie | 01 | RDIO0808 |
Holdingausrichtung. | 40001,4 | 0,4 | lesen Sie | 03 | ||
DI6 | Spulenausrichtung. | 6 | 5 | lesen Sie | 01 | |
Holdingausrichtung. | 40001,5 | 0,5 | lesen Sie | 03 | ||
DI7 | Spulenausrichtung. | 7 | 6 | lesen Sie | 01 | |
Holdingausrichtung. | 40001,6 | 0,6 | lesen Sie | 03 | ||
DI8 | Spulenausrichtung. | 8 | 7 | lesen Sie | 01 | |
Holdingausrichtung. | 40001,7 | 0,7 | lesen Sie | 03 | ||
DO1 | Spulenausrichtung. | 33 | 32 |
Lesen schreiben Sie |
01/05 |
RDIO0202 RDIO0404 RDIO0808 |
Holdingausrichtung. | 40065,0 | 64,0 |
Lesen schreiben Sie |
03/06 | ||
DO2 | Spulenausrichtung. | 34 | 33 |
Lesen schreiben Sie |
01/05 | |
Holdingausrichtung. | 40065,1 | 64,1 |
Lesen schreiben Sie |
03/06 | ||
DO3 | Spulenausrichtung. | 35 | 34 |
Lesen schreiben Sie |
01/05 |
RDIO0404 RDIO0808 |
Holdingausrichtung. | 40065,2 | 64,2 |
Lesen schreiben Sie |
03/06 | ||
DO4 | Spulenausrichtung. | 36 | 35 |
Lesen schreiben Sie |
01/05 | |
Holdingausrichtung. | 40065,3 | 64,3 |
Lesen schreiben Sie |
03/06 | ||
DO5 | Spulenausrichtung. | 37 | 36 |
Lesen schreiben Sie |
01/05 | RDIO0808 |
Holdingausrichtung. | 40065,4 | 64,4 |
Lesen schreiben Sie |
03/06 | ||
DO6 | Spulenausrichtung. | 38 | 37 |
Lesen schreiben Sie |
01/05 | |
Holdingausrichtung. | 40065,5 | 64,5 |
Lesen schreiben Sie |
03/06 | ||
DO7 | Spulenausrichtung. | 39 | 38 |
Lesen schreiben Sie |
01/05 | |
Holdingausrichtung. | 40065,6 | 64,6 |
Lesen schreiben Sie |
03/06 | ||
DO8 | Spulenausrichtung. | 40 | 39 |
Lesen schreiben Sie |
01/05 | |
Holdingausrichtung. | 40065,7 | 64,7 |
Lesen schreiben Sie |
03/06 |
6. Anwendungs-Beispiele

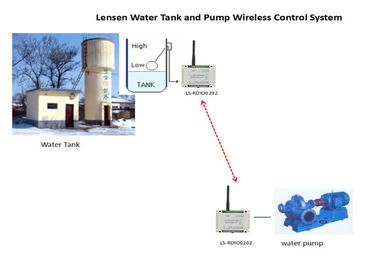

Drahtlose Pumpe Zweipunktregelung
