| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-RAI02 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-7 Tage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Input: | 2AI | Typ: | 4-20mA oder 0-5V |
|---|---|---|---|
| Frequenz: | 433MHz/868MHz/915MHz | Distanz: | 2km LOS oder mehr |
| Chip: | CC1020 oder SX1278 | Anwendung: | drahtloser Sensor |
| Markieren: | Radioapparat auf weg von Modul,drahtloser Kabelübermittler |
||

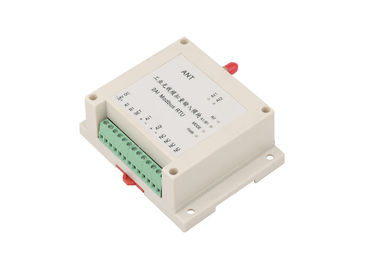

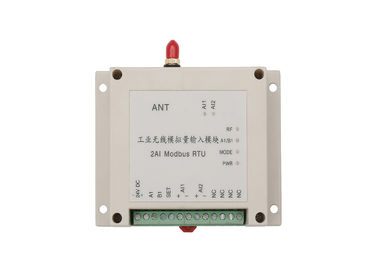

4-20mA Modul 2 des Radioapparat-I O kanalisiert drahtlose Datenübertragung AI 4-20mA 2-3km
Einleitung
LS-RAI02 Modbus RTU ist ein Modul Input-/Output1w, 2 Analogeingaben, drahtlose Steuerung 2km-3km. Gebrauch, Sensoren mit PC/PLC drahtlos anzuschließen.
Wir können auch stattdessen das Rf-Modul nach innen durch Lora-Modul oder durch Modul 4G. So kann der Abstand länger sein.
Drahtlose RTU Eigenschaften Lensen
- Tragbares Gerät, Hutschienemontage für einfache Installation
- Lokalisierter Input
- LED für Stromversorgung, Kommunikation, Input, Ertragstatus
- Flexible Vernetzung, Punkt-zu-Punkt oder Punkt zu den multipoints
- BAD, zum von verschiedenen Modi zu ändern
- Verschiedene Arten von Input/Output, DI, TUN, AI, AO sind verfügbar
- Input/Output dehnbar
- Zeit der kurzen Verzögerung
- Einfache Übergebung RS485 im Netz, Protokoll Unterstützungs-Modbus RTU
- Stützon-line-Verbesserung. Kann durch Kunden im Einstellungsmodus konfigurieren
Charakter:
Transparentes Input-/Outputsystem
Nicht Bedarfsinternet, keine Drittparteizelle, keine Monatsgebühren
Sie haben volle Kontrolle über Ihrer eigenen Fördermaschine
Realzeitstatusfeedback von der Remote-Site
Schnelle Installation und einfache Einrichtung
Allgemeine Einleitung
LS-RAIO Modbus RTU ist ein industrieller Prüfer, der durch Lensen-Technologie entworfen ist. Es stützt Punkt-zu-Punkt-, Punkt zu den Multipunkten drahtloser AI, Sammlung und Steuerung AO (Signal 4-20mA oder 0-5V oder 0-10V). Dieses drahtlose RTU hat den Vorteil der einfachen Installation, kein erfordertes Programm, keine Kommunikationsgebühr. Es ist zuverlässiger und kosteneffektiver Ersatz für Schienensignalkabel- und -SchleifringSignalader.
Diese Reihe haben wir Einzelteile 2AI, 2AO, 4AI und 4AO 4. Leistungsabgabe haben wir 2 Versionen, ist man 100mW für 600m LOS Steuerabstand, und ein anderes ist 1W für 3km LOS Steuerabstand. Für längeren Steuerabstand haben wir auch anderes höheres zu konfigurieren Leistungsabgaberadiomodem.
Verwendungsgebiet
LS-RAIO Reihen sind für drahtlose Sammlung des Signals des Sensors weit verbreitet und Daten-drahtlose Übertragung der Meter, Arten von Sensor-Daten wie Füllstand, Fluss, Druck, Gewicht, Temperatur, Feuchtigkeit, Erschütterung, Abstand sind angewandt. So drahtloser AI, AO-Module sind im Öl, in der chemischen Industrie, in der Metallurgie, in der Wasserbehandlung, im Umweltschutz, in der Klimaanlage, in der Medizin und in anderer Felder weit verbreitet.
| Frequenz | 433MHz oder 450MHz oder 470MHz |
| Leistungsabgabe | 1W |
| Produkte | 2AI |
| Inputart | 4-20mA oder 0-5V oder 0-10V |
| Ertragart | 4-20mA oder 0-5V oder 0-10V |
| Entschließungsverhältnis | 24 Bit |
| Genauigkeit | ±0.02% |
| Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC |
| Schnittstelle | RS-485 |
| Kanal nein. | Nichterfüllung 16ch, kann über Dip-Schalter programmieren |
| Antenne | Saugerantenne mit 1.5m Kabel |
| Betriebstemperatur | -35 °C | °C +75 industriell |
| Arbeitsfeuchtigkeit | 10%-90% relative Luftfeuchtigkeit, keine Kondensation |
| Maß | 115×90×40 (Millimeter) |
| Verlegenheitsweise | Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |

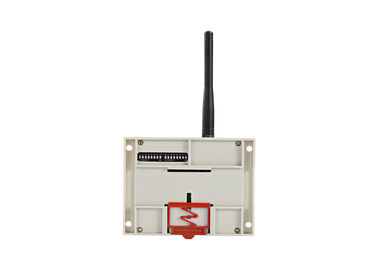

Über den Dip-Schalter
1) werden äußeres (rechte Seite) BAD 1-4 für Kanalfassung benutzt. Überprüfen Sie bitte die folgende Definition:
| Lenken Sie nein. | TAUCHEN Sie Einstellung ein | Lenken Sie nein. | TAUCHEN Sie Einstellung ein | Lenken Sie nein. | TAUCHEN Sie Einstellung ein | Lenken Sie nein. | TAUCHEN Sie Einstellung ein |
| 1 |
|
2 |
|
3 |
|
4 |
|
| 5 |
|
6 |
|
7 |
|
8 |
|
2) werden äußeres (rechte Seite) BAD 5-8 für Moduseinstellung benutzt. Überprüfen Sie bitte die folgende Definition
| BAD | Status | Funktion | Anmerkungen |
| 5 | WEG VON | Mit Feedback | |
| AUF | Kein Feedbackmodus | Fernseite DI, diese Seite TUN nur | |
| 6,7 | WEG VON, WEG | 1 bis 1 Steuerung |
Meistergesetzte Identifikation zu X, die Identifikation des Sklavenmoduls stellte auf X ein |
| 6,7 | AUF, WEG | Steuerung mit 1 bis 2 Sklaven |
Meister eingestellt auf ID1, |
| 6,7 | WEG VON, AN | Steuerung mit 1 bis 4 Sklaven |
Meister eingestellt auf Identifikation 1, |
| 8 | WEG VON | Sklavenmodus | |
| AUF | Vorlagenmodus |
Anwendungsdiagramm
1. Punkt-zu-Punktsteueranwendung
2. Punkt zur Mehrpunktanwendung
3. Radioapparatkommunikation Modbus RS485
