Hochgeschwindigkeits-Modul ME909U-521 Mini-PCIE HUA WEI Kommunikations-4G LTE
Es gibt LGA und Mini-ART PCIE 2

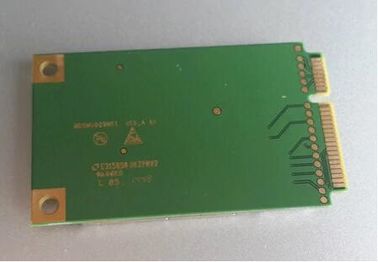

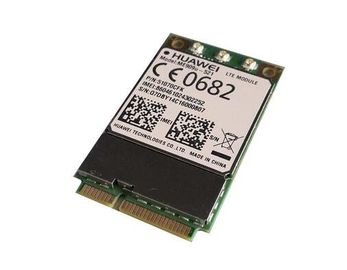

ME909u-521 Mini- PCIe ist eine Variante von ME909u-521 mit Standard- Mini-PCIe-Formfaktor. Es ist hochwertiges entworfenes LTE-Modul, das besonders für Anwendungen des Industriellgrades M2M wie Fahrzeugtelematik, Spurhaltung, bewegliche Zahlung, industriellen Router, Sicherheitsmonitor und industrielles PDAs.
ME909u-521 Mini-PCIe stützt Datenrate des Downlink 100Mbps, schließt die erhöhten Eigenschaften wie FOTA, USSD ein, IPV6/IPV4 und Huawei erhöht AUF Befehle.
Alle Huawei-Module stimmen mit der richtungweisenden und regionalen Bescheinigung RoHS überein.
Technische Details
| · Größe |
Höhe 30.4mm |
| Breite 51mm |
| Tiefe 3.4mm |
| Gewicht <15g>
|
| · Form-Faktor |
Mini--PCIe |
| · Bänder |
ME909u-521 Mini-PCIe: |
| LTE (FDD) B1/B2/B3/B5/B7/B8/B20 |
| DC-HSPA+/HSPA+/HSPA/UMTS Doppelband-B1/B2/B5/B8 |
| Viererkabelband des RANDES GPRS/G/M 850/900/1800/1900 MHZ |
| · Datentransferrate |
LTE FDD: Downlink 100 Mbps, |
| Uplink 50 Mbps @Bandwidth 20M (CAT3) |
| DC-HSPA+: Downlink 42 Mbps, Uplink 5,76 Mbps |
| · Schnittstelle |
Antennenverbindungsstück |
| PCIe-Schnittstelle |
| Hohe Geschwindigkeit USBs 2,0 |
| SIM-Karte |
| Zurückstellen |
| · Stromversorgung |
3,0 V bis 3,6 V (3,3 V empfohlen) |
| · Stimme |
PCM-Stimme |
| · Temp-Strecke |
-30℃ zu 60℃ |
| · GPS/Glonass |
GPS allein stehend |
| A-GPS |
| · Spezielle Eigenschaften |
FOTA* (sich Entwickeln) |
| USSD |
| IPV6/IPV4* (sich Entwickeln) |
| · Betriebssystem |
Linux, Android |
| · Zustimmungen |
FCC |
| RoHS |
Bänder
ME909u-521 Mini-PCIe:
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
DC-HSPA+/HSPA+/HSPA/UMTS Doppelband-B1/B2/B5/B8
Viererkabelband des RANDES GPRS/G/M 850/900/1800/1900 MHZ
• LTE (FDD) B1/B2/B3/B5/B7/B8/B20, alle Bänder mit Verschiedenartigkeit
• DC-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8, alle Bänder
mit Verschiedenartigkeit
• EDGE/GPRS/GSM 1900/1800/900/850 MHZ
• GPS/GLONASS: L1
• MIMO
LTE: DL 2*2 MIMO
HSPA+/DC-HSPA+: DL 2*2 MIMO
• Spitzenleistung
LTE: +23dBm (3GPP TS 36,101 Klasse R8 3)
WCDMA/HSPA+: +24dBm (Energie-Klasse 3)
RAND 1900/1800MHz: +26dBm (Energie-Klasse E2)
RAND 900/850MHz: +27dBm (Energie-Klasse E2)
GSM/GPRS 1900/1800MHz: +30dBm (Energie-Klasse 1)
GSM/GPRS 900/850MHz: +33dBm (Energie-Klasse 4)
• USIM (Klasse B und Klasse C)
• Stromversorgung
3,0 V bis 3.6V (typisch: 3.3V)
• Temperaturspanne
Betrieblich: -20° C bis 60° C
• Maße: 51 Millimeter x 30,4 Millimeter x 3,4 Millimeter
• Gewicht: ca. 12g
• AUF Befehle
3GPP TS 27,007 und 27,005
Huawei verlängerte AUF Befehl
• OS: Linux, Android
Daten-Eigenschaften:
• GPRS: Kbps DLs 85,6 kbps/UL 85,6
• RAND: Kbps DLs 236,8 kbps/UL 236,8
• WCDMA-CS: Kbps DLs 64 kbps/UL 64
• WCDMA PS: Kbps DLs 384 kbps/UL 384
• HSPA+: DL 21,6 Mbps/UL 5,76 Mbps
• DC-HSPA+: DL 43,2 Mbps/UL 5,76 Mbps
• LTE FDD: DL 100 Mbps/UL 50 Mbps @20M BW cat3
Technische Spezifikationen HUAWEIS ME909u-521:
* LTE: (B1/B2/B3/B5/B7/B8/B20), für europäischen Markt
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHZ
Die andere Teilnummer von der Familie ME909:
Technische Spezifikationen HUAWEIS ME909u-121:
* LTE (B1/B2/B4/B5/B8/B13/B17), für Nordamerika-Markt
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHZ
Technische Spezifikationen HUAWEIS ME909u-721:
* LTE (B1/B11/B18/B19/B21), für Japan-Markt
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHZ
Einleitung:
Das Huawei ME909u-521 (ME909E) Mini- PCI Express ist ein LTE-Modul mit einem 145 Formfaktor des Stift- LGA, der an einem Mini-PCI Express-Brett angebracht wird und stützt sieben LTE-FDD-Bänder. Viererkabel-Band DC-HSPA+ und Viererkabelband GPRS/EDGE für Abdeckung des europäischen Netzes ist als Reserve eingeschlossen.
Dieses Modul ist ein Teil von Huaweis neuer Familie von Modulen, einschließlich MU509 (HSDPA), MU609 (HSPA+) und ME909 (LTE) die aller Stift-zustift sind, der, einem klaren und einfachen Weg für zukünftige Integration zu ermöglichen kompatibel ist. Dieses macht die Integration von irgendeinem dieser Module sehr zukunftssich.
Mit ihrem ultra-kompakten Entwurf und ausgedehnten Betriebstemperaturbereich sind ME909 und es Geschwister sind die perfekte Plattform für jede mögliche M2M-Anwendung.
Anwendung:
Es ist ein hochwertiges LTE-Modul, das für Anwendungen des Industriellgrades M2M wie Fahrzeugtelematik bestimmt ist, aufspürendes Anlagegut, bewegliche Zahlung, industriellen Router, Sicherheitsmonitor und industrielles PDAs.
Weit verbreitet im Autoverfolger, industrielle Router, Sicherheitsüberwachung und so weiter.
