Langstrecken-4G drahtlose Erweiterungsplatine des Zugangs-433/868/915Mhz GPS für Himbeerpu

Langstrecken-4G drahtlose Erweiterungsplatine des Zugangs-433/868/915Mhz GPS für Himbeerpu

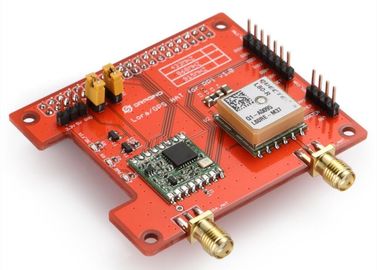

Das Lora/GPS_HAT ist ein expension Modul für LoRaWan für ues mit dem Produkt der Himbeeren Pi.This ist bestimmt für die, die an dem Entwickeln von LoRaWAN-Lösungen interessiert werden.

Der Lora-/GPShut basiert auf dem Transceiver SX1276/SX1278. Das Hinzufügung auf L80 GPS (Basis auf MTK MT3339) ist für Anwendungen bestimmt, die GPS verwenden, das über die seriellen Schnittstellen an den Himbeerpu wie TIMING-Anwendungen angeschlossen wird oder allgemeine Anwendungen, die GPS-Informationen erfordern.

Die Transceivers des Lora-/GPShutes kennzeichnen das Modem langer Strecke LoRa™, das ultra-lange Streckenverbreitungsspektrumkommunikation und hohe Störungsimmunität liefert, während, Stromaufnahme herabsetzend. Der Lora-/GPDhut kann eine Empfindlichkeit von Über--148dBm unter Verwendung eines Kristalles der niedrigen Kosten und einer Stückliste erzielen. Die hohe Empfindlichkeit, die mit dem integrierten +20 dBm Endverstärker kombiniert wird, erbringt Industrie das führende Verbindungsbudget, das sie optimal für jede mögliche Anwendung macht, die Strecke oder Robustheit erfordert. LoRa™ liefert auch bedeutende Vorteile im Blockieren und in der Selektivität über den herkömmlichen Modulationstechniken und löst den traditionellen Entwurfskompromiß zwischen Strecke, Störungsimmunität und Energieverbrauch.

Dieses Brett kann Bahnen unter Verwendung der Ephemerisdaten (bis 3 Tage) automatisch berechnen und voraussagen gespeichert im internen Flash-Speicher, also kann der HUT Position sogar auf Innensignalpegeln mit Leistungsaufnahme der geringen Energie schnell regeln. Mit AlwaysLocate™-Technologie kann der Lora-/GPShut die AN/AUS-Zeit anpassungsfähig justieren, Balance zwischen der Positionierung von Genauigkeit und von Leistungsaufnahme entsprechend den Klima- und Bewegungszuständen zu erzielen. GPS stützt auch automatische AntennenVermittlungsaufgabe. Es kann die Schaltung zwischen interner Fleckenantenne und externer aktiver Antenne erzielen. Außerdem hält es, während des Schaltungsprozesses in Position zu bringen.

Eigenschaften:

• Frequenz-Band: 868 MHZ/433 MHZ/915 MHZ (konfigurieren Sie in der Fabrik) vor
• Leistungsaufnahme der geringen Energie
• Kompatibel mit vorbildlichem B/Raspberry PU 3. Himbeerpu-2.
• LoRa™-Modem
• FSK, GFSK, MSK, GMSK, Modulation LoRa™and OOK
• Präambelentdeckung
• Baud konfigurierbar
• Eingebauter Temperaturfühler und Indikator der schwachen Batterie
• Ausgezeichnete blockierende Immunität
• Automatische Rf-Richtung und CAD mit ultraschnellem AFC
• Unterstützung DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• Automatische Schaltung GPSs zwischen interner Fleckenantenne und externer aktiver Antenne
• PPS GEGEN NMEA kann im Zeitservice verwendet werden
• Unterstützungs-SDK-Befehl
• Einbauten LNA für bessere Empfindlichkeit
• EASY™, moderne AGPS-Technologie ohne externes Gedächtnis
• AlwaysLocate™, ein intelligenter Prüfer des periodischen Modus
• Modus GPSs FLP, ungefähr 50% Leistungsaufnahme des normalen Modus
• GPS-Stützkurzschlusssicherung und Antennenentdeckung

Spezifikationen für Lora:

• maximales Verbindungsbudget DBs 168.
• +20 dBm - 100 mW konstanter Rf ausgegeben gegen.
• +14 dBm hohe Leistungsfähigkeit PA.
• Programmierbare Bitgeschwindigkeit bis zu 300 Kbps.
• Hohe Empfindlichkeit: unten zu dBm -148.
• Kugelsichere Vorderseite: IIP3 = dBm -12,5.
• Ausgezeichnete blockierende Immunität.
• Niedriger RX-Strom von 10,3 MA, Registerzurückhalten Na-200.
• Völlig integrierter synthesizer mit einer Entschließung von 61 Hz.
• Fsk-, GFSK-, MSK-, GMSK-, LoRaTM- und OOK-Modulation.
• Eingebaute Stückchensynchronisationsvorrichtung für Taktrückgewinnung.
• Präambelentdeckung.
• Dynamikwerte RSSI DBs 127.
• Automatische Rf-Richtung und CAD mit ultraschnellem AFC.
• Paketmaschine bis 256 Bytes mit zyklischer Blockprüfung.
• Eingebauter Temperaturfühler und Indikator der schwachen Batterie.

Spezifikationen für GPS:

• Basis auf MTK MT3339.
• Konform mit GPS, SBAS.
• Programmierbare Bitgeschwindigkeit bis zu 300 Kbps.
• Serielle Schnittstellen UART: Justierbare 4800~115200 bps, Nichterfüllung: 9600bps.
• Aktualisierungsrate: 1Hz (Nichterfüllung), hohes to10Hz.
• Protokolle: NMEA 0183, PMTK.
• Waagerechte-Genauigkeit: Autonom <2>
• TTFF@-130dBm mit EASY™: Kaltstart <15s>
• ohne EASY™: Kaltstart <35s>
• TIMING-Genauigkeit: 1PPS heraus 10ns, Reacquisitions-Zeit <1s>
• Geschwindigkeits-Genauigkeit ohne Hilfe <0>
• Empfindlichkeits-Erwerb -148dBm, -165dBm aufspürend, Reacquisition -160dBm.
• Dynamische Leistungs-Höhe Max.18000m, maximale Geschwindigkeit Max.515m/s, maximale Beschleunigung 4G.
• Kanal des Band-L1 des Empfänger-(1575.42MHz) 22 (Spurhaltung) /66 (Erwerb).

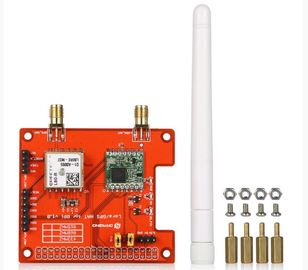

Paket umfasst:

• 1 HUT x Lora/GPS
• 4 x-Messingzylinder
• 4 x-Schrauben
• 4 x-Nüsse
• 1 x-Kleber-Stock-Antenne (868 MHZ, 433 MHZ oder 915 MHZ hängt vom Auftrag) ab
