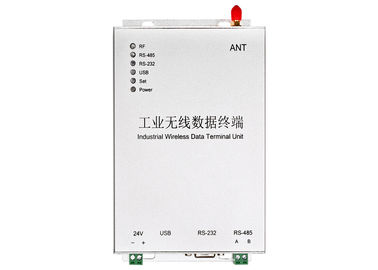

433MHz 2km, das Modulsteuerung RS485 der Direktübertragungs-I O PLC 2AI anschließen, sammeln 4-20mA Analogsignal 2DO

Grundlegende Informationen
Herkunftsort: China
Markenname: Lensen
Modellnummer: LS-RAI02+LS-R324
Min Bestellmenge: 2ST
Preis: Negotiation
Verpackung Informationen: Standard Verpackung
Lieferzeit: 2-7 Tage
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 6000pcs/month
Frequenz: 433MHZ Leistungsabgabe: 1W
Input: analoges 4-20mA Distanz: 2KM
Protokoll: RS485 modbus RTU Programm: Erforderlich
Markieren:

Modul der Direktübertragung I O

,

Fernio-System

33MHz 2km, das Modulsteuerung RS485 der Direktübertragungs-I O PLC 2AI anschließen, sammeln 4-20mA Analogsignal 2DO





Vorteil der drahtlosen Lösung

Keine zu begraben oder instandzuhalten Drähte, keine BedarfsBohrlöcher auf Wand

Zuverlässige Kommunikation in aller Richtung, irgendein Gelände, unabhängig davon Hügel, Wände, Bäume

Kosteneinsparung in der Installation und in der Wartung

Radio basiert, kein Bedarfsinternet und Monatsgebühr, voller Besitz des Systems





Drahtlose RTU-Eigenschaften

- Tragbares Gerät, Hutschienemontage für einfache Installation

- Lokalisierter Input

- LED für Stromversorgung, Kommunikation, Input, Ertragstatus

- Flexible Vernetzung, Punkt-zu-Punkt oder Punkt zu den multipoints

- BAD, zum von verschiedenen Modi zu ändern

- Verschiedene Arten von Input/Output, DI, TUN, AI, AO sind verfügbar

- Input/Output dehnbar

- Zeit der kurzen Verzögerung

- Stützen Sie Input-/Outputreduzierung, Feldinput, Fernausgabe

- Einfache Übergebung RS485 im Netz, Protokoll Unterstützungs-Modbus RTU

- Stützon-line-Verbesserung. Kann durch Kunden im Einstellungsmodus konfigurieren





Projekt-Beschreibung:
1. Kunde benötigt minitor 10 Behälter.
2. Aufnahmen- oder Glühen-wegwasser durch Anfang/weg weg den Pumpen oder von den Ventilen.
3. Abstand ist innerhalb 1km.
4. Bedarfsradioapparatlösung


LS-RAI02
Frequenz 433MHz oder 450MHz oder 470MHz
Leistungsabgabe 100mW (600m), 1000mW (3000m)
Produkte 2AI, 4AI, 2AO, 4AO
Inputart 4-20mA oder 0-5V oder 0-10V
Ertragart 4-20mA oder 0-5V oder 0-10V
Entschließungsverhältnis 24 Bit
Genauigkeit ±0.02%
Stromversorgung DCs 9-36V Gebrauch 24V normalerweise DC
Schnittstelle RS-485
Kanal nein. Nichterfüllung 16ch, kann über Dip-Schalter programmieren
Antenne Saugerantenne mit 1.5m Kabel
Betriebstemperatur -35℃~+75℃ industriell
Arbeitsfeuchtigkeit 10%~90% relative Luftfeuchtigkeit, keine Kondensation
Maß 2AI, 4AI 115×90×40 (Millimeter)
2AO, 4AO
Verlegenheitsweise Standard 3,5 Zoll industrielle LÄRM-Innungsschiene

LS-RDIO0202
Parameter
Leistungsabgabe: Version 1W (oder 100mW)
Stromversorgung: 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V)
Steuerabstand: 3km (oder 1km Version)
Baud: 1200bps
Empfangen von Empfindlichkeit: -123dBm@1200bps, -118dbm (9600bps)
Vernetzung
Vernetzung: Punkt-zu-Punkt- und Punkt zu Mehrpunkt
Protokoll: Protokoll Modbus RTU
Hafen-Beschreibung
Input: 2 aktiver Input (passives fertigen) besonders an, lokalisiert
Ertrag:

2 passive Relaisausgaben, lokalisiert

Maximallast AC250V/5A, DC30V/5A des Kontaktes

(Wirkleistungsabgaben 0-5V fertigen) besonders an

DFV-Anschluss RS485 (drahtlose RS485 fertigen) besonders an
Gegenwärtig
Übertragen Sie Strom: <600ma>
Empfangen des Stroms: <50ma>
Allgemein
Frequenz: 433MHz-, 400, 450, 470 oder anderesband
Lenken Sie kein: 16 Kanäle, können über Dip-Schalter ändern
Physikalische Eigenschaften
Maß: 115×90×40 (Millimeter)
Antennen-Verbindungsstück: SMA, Fahrzeugantenne mit 1.5m Kabel
Temperatur: -35℃~+75℃ (industriell)
Befestigungsart: Standard 3,5-Zoll-industrielle Innungsschiene

Es ist 1 Meister zur Anwendung vieler Sklaven. Protokoll Unterstützungs-Modbus RTU.

Meister ist der PLC in RO-Anlage. Diese Seite empfehlen wir ein LS-R324, um an PLC- und RO-Anlage anzuschließen. LS-R324 ist, die Daten alles Sklaven zu sammeln, die zu PLC für Analyse Vorwärts sind. PLC verarbeiten Daten, geben RO-Anlage Befehl.

Sklaven sind die Sensoren auf Behälter, den Ventilen und den Pumpen.

a. Über Niveauschalter gibt es 2 Arten, weil es Salzwasser gibt, zum von Korrosion zu vermeiden, schlagen wir nicht werfen-in der Art Sensor vor. Mit Ultraschallniveauschalter ist empfohlen.
Jeder Sensor, benötigen Sie ein analoges Input-/Outputmodul, das Signal das 4-20mA des Niveauschalters PLC zu sammeln und überzumitteln. Benutzen Sie unser LS-RAI02 Modul, es hat 2 Analogeingaben.

b. Über die Pumpe jedes, benötigen Sie ein digitales Input-/Outputmodul, die Pumpe anzustellen oder zu schließen. Sie ist, zu steuern wann wir sollte das Aufnahmenwasser, das Behälterniveau übereinstimmt. Hier empfehlen wir LS-RDIO0202, hat es 2 digitalen Input und 2 Relaisausgaben.

c. Über die Ventile jedes, benötigen Sie ein digitales Input/Output, das Ventil anzustellen oder zu schließen. Es ist, zu steuern, wann wir das Wasser wegblasen sollten, welches das Behälterniveau übereinstimmt. Hier empfehlen wir LS-RDIO0202, hat es 2 digitalen Input und 2 Relaisausgaben.

433MHz 2km, das Modulsteuerung RS485 der Direktübertragungs-I O PLC 2AI anschließen, sammeln 4-20mA Analogsignal 2DO 0
