Drahtloses analoges Ausgabemodul 433MHz drahtloses RTU sammeln 4-20mA, 0-5V, Signal 0-10V

Drahtloses analoges Modul des Erwerbs LS-RAO02

LS-RAO02 Modbus RTU ist ein Modul Input-/Output1w, 2 Analogergebnise, 1 RS485 (drahtloses RS485 fertigt besonders an). Drahtlose Steuerung 2km-3km. Gebrauch für Sensor- und PLC-/HMIradioapparatkommunikation

• Transparentes Input-/Outputsystem
• Internet, keine Drittparteizelle, keine Monatsgebühren nicht benötigen
• Sie haben volle Kontrolle über Ihrer eigenen Fördermaschine
• Realzeitstatusfeedback von der Remote-Site
• Schnelle Installation und einfache Einrichtung


Parameter





Anwendung:

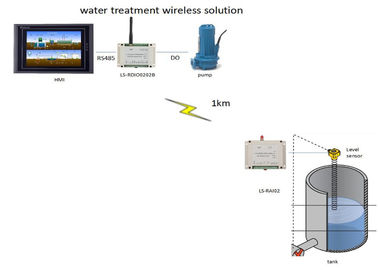

Drahtlose Pumpenkontrollen
Automatisieren Sie Ihr Behälterniveau ohne laufenden Draht zwischen der wohlen Pumpe und dem Behälter. Drahtlose Pumpenkontrollen retten Sie Zeit und Geld.

Drahtlose Behälterniveauüberwachung
einfache drahtlose Überwachung Ihres Behälterniveaus von einer Außenstelle und empfangen kritische Statusaktualisierungen.

Drahtlose Ventilaktivierung
Öffnen Sie oder schließen Sie elektronische drahtlose Ventile, Magnetventile.

Intelligente Landwirtschaft
Schwenken Sie Bewässerung, Bodendruck und Temperaturüberwachung

Notmitteilung
Empfangen Sie kritische Statusaktualisierungen durch E-Mail, Telefon, Handy oder PDA, wenn Ausrüstung ausfällt

Förderer-Steuerung
Steuern Sie einen Förderermotor entfernt

Fernsteuerungsrelais
Benutzen Sie Trockenkontaktinput, um ein Fernrelais zu steuern.

Problem-Mitteilung
Sparen Sie Zeit in den großen Anlagen, indem Sie ein obenliegendes Mitteilungslicht aktivieren, wenn ein Problem auftritt und die Aufsichtskraft genau informieren, wohin man geht.

Staubbekämpfung
Benutzen Sie drahtloses Input-/Outputmodul, um Ihren Staub laufen zu lassen

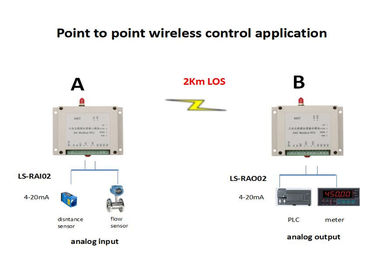

Datenerfassung
Drahtlos erwerben Sie und zeichnen Sie verschiedene Daten von einer Außenstelle unter Verwendung unseres analogen Input-/Outputmoduls auf

Ablagesteuerung
Beginnen Sie und stoppen Sie Ihren Stapler/reclaimir. Schließen Sie PLC in Zentrale mit Stapler und Rücklader an.

Nähe-Entdeckung
Bringen Sie einen Übermittler mit justierbarer Strecke an der schweren Ausrüstung an, bringen Sie einen Empfänger in einen „blinden Fleck,“ an und gründen Sie dann den Empfänger, um eine Warnung zu klingen oder ein Licht einzuschalten, wann immer die Ausrüstung im Bereich funktioniert.

Chemische waagerecht ausgerichtete Überwachung
Überwachen Sie Wasserchlorierung oder andere Chemikalien entfernt.

Verkehrszeichen
Vermeiden Sie neuen Draht legen zu müssen, indem Sie drahtlose Übermittler und Empfänger verwenden, um Verkehrsschilder wie „Bahnübergang zu steuern voran“ wenn ein Zug anwesend ist.

Getreideheber
Unsere drahtlosen Übermittler und Empfänger können benutzt werden, um Getreideheberzustände zu überwachen oder verschiedene Funktionen zu steuern. Zu Daten RS485 sammeln. Zu Temperatur und Feuchtigkeit im Korn überwachen.

Fracht-Laden
Digital Input-/Outputmodul zur Kransteuerung und analoges Input-/Outputmodul, zum der Lastsinformationen zu einem anderen Standort drahtlos zu schicken.

Modbus RTU Kommunikations- und Entsprechenwert

Registerarten:


Register A. Hold
1. Analoger Eingabewert: 0x0008~0x000B
2. Analogergebniswert: 0x0048~0x004B

B: Wie man liest
Griffregister: kann Analogeingabe 4 lesen oder Analogergebnis 4 auf einmal steuern

Registrieren Sie Steuerweise



Über Wertberechnung
Analogeingabe
Maß-Streckenwert unseres analogen Moduls ist maximaler: 0X7FFF
1. Direkt Maßstrom und -spannung
Genaues value=value Sie read-/0x7FFF*maxstrecke
Zum Beispiel: zu den 1. Durchgang des Eingabewerts des Moduls lesen (mit maximaler Strecke 0-20mA)
Register 0x0008 (Analogeingabe des 1. Durchganges)
Feedback: 0x3801
Gegenwärtiger Wert: (0x3801/0x7FFF) *20mA=8.7509mA

2. Zu den Wert des Sensors (4-20mA, Niveauschalter des Meters messen 0-6)
Wenn Feedbackwert kleiner als 6554 ist, ist waagerecht ausgerichteter Wert 0
Wenn Feedback Wert ist groß als 6554, waagerecht ausgerichtet value=) (des Wertes read-6554/(32767-6554) das *measure erstreckt sich
Zum Beispiel: Feedbackwert ist 0X3801, dann ist entsprechender waagerecht ausgerichteter Wert: ((0X3801-6554)/26213) Meter *6 meter=1.7815

Analogergebnis
Ist maximale Maßstrecke des analogen Moduls: 0x7FFF
Steuern Sie direkt Ausgangsstrom und Spannung
Schreiben Sie das value=current Register oder Spannungswert/Maß range*0x7FFF
Zum Beispiel: zu den 1. Durchgang des analogen Moduls steuern, dessen maximale Maßstrecke 0-20mA ist
Register 0x0048 (Analogergebnis des 1. Durchganges)
Zu Registerwert schreiben: (8.75/20mA) *0X7FFF =14336=0x3800
