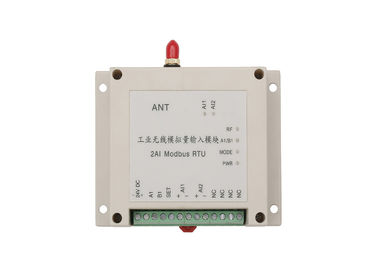

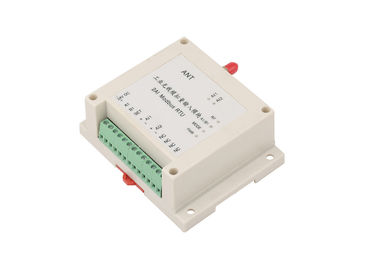

LS-RAI02 Modbus RTU ist ein Modul Input-/Output1w, 2 Analogeingaben, 1 RS485 (drahtloses RS485 fertigt besonders an). Drahtlose Steuerung 2km-3km. Gebrauch für Sensor-Datenradioapparatsammlung.
Charakter:
Transparentes Input-/Outputsystem
Nicht Bedarfsinternet, keine Drittparteizelle, keine Monatsgebühren
Sie haben volle Kontrolle über Ihrer eigenen Fördermaschine
Realzeitstatusfeedback von der Remote-Site
Schnelle Installation und einfache Einrichtung
Allgemeine Einleitung
LS-RAIO Modbus RTU ist ein industrieller Prüfer, der durch Lensen-Technologie entworfen ist. Es stützt Punkt-zu-Punkt-, Punkt zu den Multipunkten drahtloser AI, Sammlung und Steuerung AO (Signal 4-20mA oder 0-5V oder 0-10V). Dieses drahtlose RTU hat den Vorteil der einfachen Installation, kein erfordertes Programm, keine Kommunikationsgebühr. Es ist zuverlässiger und kosteneffektiver Ersatz für Schienensignalkabel- und -SchleifringSignalader.
Diese Reihe haben wir Einzelteile 2AI, 2AO, 4AI und 4AO 4. Leistungsabgabe haben wir 2 Versionen, ist man 100mW für 600m LOS Steuerabstand, und ein anderes ist 1W für 3km LOS Steuerabstand. Für längeren Steuerabstand haben wir auch anderes höheres zu konfigurieren Leistungsabgaberadiomodem.
Verwendungsgebiet
LS-RAIO Reihen sind für drahtlose Sammlung des Signals des Sensors weit verbreitet und Daten-drahtlose Übertragung der Meter, Arten von Sensor-Daten wie Füllstand, Fluss, Druck, Gewicht, Temperatur, Feuchtigkeit, Erschütterung, Abstand sind angewandt. So drahtloser AI, AO-Module sind im Öl, in der chemischen Industrie, in der Metallurgie, in der Wasserbehandlung, im Umweltschutz, in der Klimaanlage, in der Medizin und in anderer Felder weit verbreitet.
| Frequenz |
433MHz oder 450MHz oder 470MHz |
| Leistungsabgabe |
1W |
| Produkte |
2AI |
| Inputart |
4-20mA oder 0-5V oder 0-10V |
| Ertragart |
4-20mA oder 0-5V oder 0-10V |
| Entschließungsverhältnis |
24 Bit |
| Genauigkeit |
±0.02% |
| Stromversorgung |
DCs 9-36V Gebrauch 24V normalerweise DC |
| Schnittstelle |
RS-485 |
| Kanal nein. |
Nichterfüllung 16ch, kann über Dip-Schalter programmieren |
| Antenne |
Saugerantenne mit 1.5m Kabel |
| Betriebstemperatur |
-35 °C | °C +75 industriell |
| Arbeitsfeuchtigkeit |
10%-90% relative Luftfeuchtigkeit, keine Kondensation |
| Maß |
115×90×40 (Millimeter) |
| Verlegenheitsweise |
Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |
Über den Dip-Schalter
1) Äußeres (rechte Seite) BAD 1-4 werden für Kanalfassung benutzt. Überprüfen Sie bitte die folgende Definition:
| Lenken Sie nein. |
TAUCHEN Sie Einstellung ein |
Lenken Sie nein. |
TAUCHEN Sie Einstellung ein |
Lenken Sie nein. |
TAUCHEN Sie Einstellung ein |
Lenken Sie nein. |
TAUCHEN Sie Einstellung ein |
| 1 |
1234
|
2 |
1234
|
3 |
1234
|
4 |
1234
|
| 5 |
1234
|
6 |
1234
|
7 |
1234
|
8 |
1234
|
2) Äußeres (rechte Seite) BAD 5-8 werden für Moduseinstellung benutzt. Überprüfen Sie bitte die folgende Definition
| BAD |
Status |
Funktion |
Anmerkungen |
| 5 |
WEG VON |
Mit Feedback |
|
| AUF |
Kein Feedbackmodus |
Fernseite DI, diese Seite TUN nur |
| 6,7 |
WEG VON, WEG |
1 bis 1 Steuerung |
Meistergesetzte Identifikation zu X, die Identifikation des Sklavenmoduls stellte auf X ein
(IE. Meister ID1, Sklaven-ID1. erinnern Sie sich an gesetzte Identifikation die selben)
|
| 6,7 |
AUF, WEG |
Steuerung mit 1 bis 2 Sklaven |
Meister eingestellt auf ID1,
die Identifikation 2 Sklavenmodule beziehungsweise eingestellt bis 1 und 2
|
| 6,7 |
WEG VON, AN |
Steuerung mit 1 bis 4 Sklaven |
Meister eingestellt auf Identifikation 1,
die Identifikation 4 Salbemodule beziehungsweise eingestellt bis 1, 2, 3 und 4
|
| 8 |
WEG VON |
Sklavenmodus |
|
| AUF |
Vorlagenmodus |
|

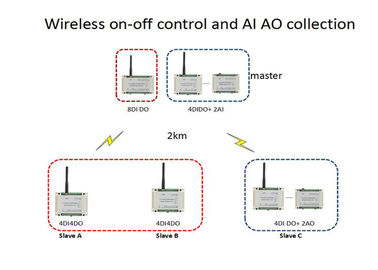

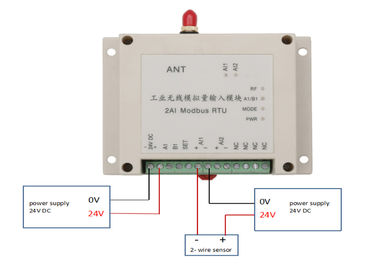

Anwendungsdiagramm

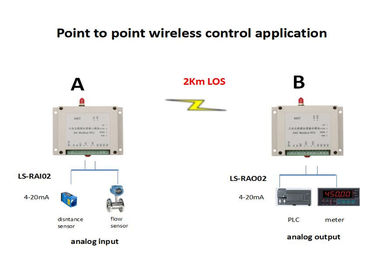

1. Punkt-zu-Punktsteueranwendung
2. Punkt zur Mehrpunktanwendung
3. Radioapparatkommunikation Modbus RS485
