Leistungsabgabe: | 5w | Steuern Sie Abstand: | 10KM |
---|---|---|---|
Anwendung: | Plc-Radioapparatsteuerung | Einschließung: | Aluminium |
Schnittstelle: | RS232, RS485, USB | Frequenz: | 433MHz/868MHz/915MHz |
Markieren: | drahtloses Radiomodul,Serienradiomodem |

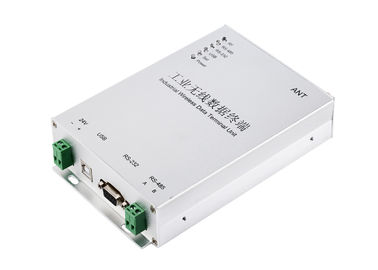

Langstrecken-Radio-Modem des Ethernet-LS-R524, drahtlose Kommunikation 10km PLC
1. Allgemeine Einleitung
LS-R524 drahtloses DTU, dessen Getriebeabstand 10km LOS erreicht, stützt drahtlose Kommunikation zwischen Siemens-Reihe S7-200, S7-300 PLC, Schneider PLC, Mitsubishi PLC-, ABB PLC-etc. LS-R524 Unterstützungs-Modbus-Protokoll, einschließlich Protokoll Modbus ASCII und Modbus RTU, PPI-Protokoll.
LS-R524 DTU kann an Wandler, an HMI und an Sensoren für drahtlose Kommunikation auch anschließen. Es stützt Punkt-zu-Punkt, Punkt zur drahtlosen Datenübertragung der Multipunkte. Drahtlose Lösung lässt den Vorteil von Benutzer von den Drahtseilen auf dem gefährlichen Gebiet halten, einfach zu gründen, kein Bedarfsprogrammwissen. Es ist eine zuverlässige und wettbewerbsfähige Lösung.
2. Einsatzbereich
* Druck, Strömungsgeschwindigkeit, Datenerfassungen der Temperatur usw., drahtlose Übertragung und Steuerung auf Frischwasser und dem AbwasserWasserbehandlungsgebiet
* Windgeschwindigkeit, Niederschlag, Datenerfassung der Feuchtigkeit usw., drahtlose Übertragung und Steuerung an ob Überwachungsstation
* Temperatur, Feuchtigkeit, Konzentrationen der Datenerfassung des CO2 usw., drahtlose Übertragung und Steuerung im Landwirtschaftsgewächshaus
* drahtlose Überwachung und Kontrolle AGV
* andere Arten drahtlose Datenerfassung und Getriebe Soem-Ausrüstung
* drahtlose Kommunikation zwischen PLC und Sensoren auf chemischem Sachanlagen, Ölfeld.
3. technische Spezifikation
Frequenz | 433MHz oder 450MHz, 470MHz |
Leistungsabgabe | 5W |
Protokollunterstützung | Standard-Modbus RTU oder PPI |
Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC DC oder 12V |
Schnittstelle | RS-485 (Nichterfüllung) oder RS232 oder USB |
Kanal nein. | 15 Kanal, Gebrauch BAD zu ändern |
Antenne | Freie Saugerantenne mit 1.5m Kabel (Saugerantenne des Kaufes 5.5dBi) |
Temperatur | -35℃~+75℃ (industriell) |
Maß | 175×115×32 (Millimeter) schließen Antenne aus |
Verlegenheitsmethode | Schraube |
4. Beispiele der Anwendung LS-R524:
5. LS-R524 DTU Vernetzung
LS-R524 DTU nimmt Halbduplexkommunikationsmodus an. Es entspricht Punkt zu multipoints Kommunikation. Auf diese Art sollten wir 1 Modul als Meister und andere einstellen als Sklaven. Jeder Sklave hat sein eigenes einzigartiges Identifikations-Hauptgebrauchs-Datenfeld mit Identifikation, zum von Daten oder von Befehl zu übertragen. Alle Sklaven empfangen Daten und vergleichen die empfangene Identifikation mit seiner eigenen Identifikation. Wenn Identifikation die selbe ist, empfangen Sie sie und geben Sie die entsprechende Antwort, die den Befehl übereinstimmt. Wenn Identifikation unterschiedlich ist, ignorieren Sie sie einfach, geben keine Antwort. Alles sollten diese durch oberes Protokoll beenden. Es kann versprechen, dass es nur einen Radio ist im Sendebetrieb gibt, herein jederzeit, zum von Störung zu vermeiden.
LS-R524 RTU kann für Punkt-zu-Punktkommunikation auch verwenden. Dieses ist einfacher. Wenn Sie serielle Schnittstelle programmieren, merken Sie sie bitte ist Halbduplex und es gibt Verzögerung der drahtlosen Übertragung.
6. LS-R524 DTU Dip-Schalter Einstellung
Anmerkung: über Kanalfassung
Kanal nein. | BAD Einstellung | Kanal nein. | BAD Einstellung | Kanal nein. | BAD-Einstellung | Kanal nein. | BAD-Einstellung |
1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
DIP1 AUF Durchschnitten 1
DIP2 AUF Durchschnitten 2
DIP3 AUF Durchschnitten 4
DIP4 AUF Durchschnitten 8
Zum Beispiel Kanal 15, müssen Sie BAD 1, 2, 3 und 4 alle AN einstellen

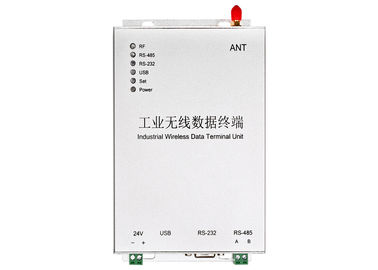

Über den LED-Indikator
a. Wenn Modul Energie eingeschaltet ist, ist ENERGIE LED immer AN (Rot).
b. Wenn Modul hereinkommen, um Modus (BAD 8 einzustellen AN), STELLEN Sie LED ist immer AN ein (Rot).
c. Wenn Modul überträgt,
wenn Sie Hafen RS232 benutzen, blinkt RS232 LED (Grün) regelmäßig.
wenn Sie Hafen RS485 benutzen, blinkt RS485 LED (Grün) regelmäßig.
wenn Sie USB-Port benutzen, blinkt USB LED (Grün) regelmäßig.
d. Wenn Modul empfängt, blinkt Rf LED (Blau) regelmäßig.
