Chip: | CC1020 | Frequenz: | UHF |
---|---|---|---|
Distanz: | 2KM | Schnittstelle: | RS232/RS485/TTL |
Leistungsabgabe: | 1W | Einschließung: | Aluminium |
Markieren: | drahtloses Radiomodul,Serienradiomodem |
Drahtloses Radiomodem der geringen Energie, UHFdaten senden 2km drahtlose Steuerung RS232/RS485
Einleitung:

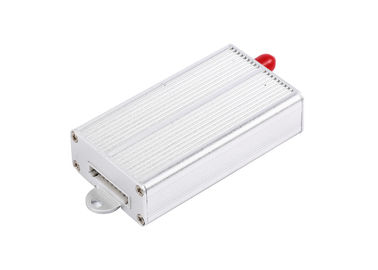

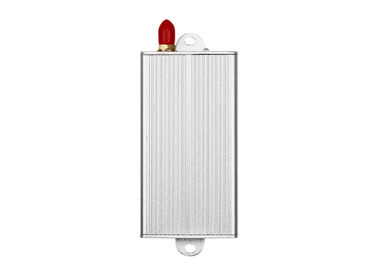

LS-U1000P ist ein Datenmodul UHFbandes 1000mW. Mit elegantem und Einfach-zuverlegenheitsaluminiumgehäuse stecken 9 Hafen fest, es ist bequem, damit Sie an Geräte mit RS232, RS485, TTL-Schnittstelle anschließen. Einfach zu installieren, brauchte kein Programm, keine Kommunikationsgebühr.
Parameter:
Leistungsabgabe: Nichterfüllung DC-5V oder 12V besonders angefertigt
Rf-Energie: Nichterfüllung 1W oder 500mW
Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein
Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar
Frequenzband: 433, 450, 470 oder andere
Schnittstelle: RS-232/RS-485/TTL/USB
Kommunikationsmodus: Halbduplex
Kanal: 8 (Nichterfüllung), 16/32 (besonders angefertigt)
Empfangen Sie Strom: <45ma>
Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Übertragender Strom: <500ma>
Rf-Blickfeldstrecke: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Größe: 80*45*20mm (ohne Antennenhafen)
LEISTUNG | |
Leistungsabgabe: | 1W |
Rf-Blickfeld-Strecke: | 3km@1200bps; 2km@9600bps |
Rf-gültiger Preis: | 1200/2400/4800/9600/19200bps |
Raum-Kanal: | 1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz) |
Bandbreite: | <25khz> |
Empfänger-Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Datenformat: | 8N1, 8E1, 8O1 (fertigen Sie) besonders an |
KOMPATIBILITÄT | |
LS-UN10, LS-UN100, LS-U1000, LS-U2000, Reihe LS-UN5000 | |
ENERGIE | |
Versorgungs-Spannung: | DC 5V oder 12V fertigen besonders an |
Übertragen Sie Strom: | <500ma> |
Empfangen Sie Strom: | <45ma> |
Schlafstrom: | <20ua> |
ALLGEMEIN | |
Kommunikations-Modus: | Halbduplex |
Frequenz-Band: | 433MHz oder 400MHz oder 450MHz, 470MHz |
Frequenzmodulation | FSK/GFSK |
Kanal: | 8 (Nichterfüllung), 16/32/64 (optional) |
Schnittstelle: | TTL, RS232, RS485 oder USB (wählen Sie ein) |
PHYSIKALISCHE EIGENSCHAFTEN | |
Größe: | 80mm×45mm×20mm (ausschließlich der Antennenbasis und des Datenstiftes) |
Gewicht: | 200g |
Antennen-Basis: | 50Ω, SMA |
Betriebstemperatur: | Industriell: - 40℃~+85℃ (TCXO) |
Frequenz-Stabilität: | ±2.5ppm industriell |
Anwendung:
Anstehende Maschinenradioapparatsteuerung
Automatischer Zählerstand
Zeichen LED-Anzeige LED
Drahtlose Überwachung PTZ
Produktionsautomatisierung
Bewässerungssystem
Datentelemetrie
Robotiksteuerung
Hausautomation
Pin-Definition (Stift 9)
Pin nein. |
Signal Name |
Funktion | Niveau | Verbindung mit Anschluss | Anmerkungen |
1 | Boden | Erdung der Stromversorgung | Boden | ||
2 | VCC | Stromversorgung DC | 5V | ||
3 | RxD/TTL | Datenempfangen | TTL | TxD | |
4 | TxD/TTL | Datenübertragen | TTL | RxD | |
5 | SGND | Signal | |||
6 | A (TXD) | A von RS-485 (TxD von RS-232) | A (RxD) | ||
7 | B (RXD) | B von RS-485 (RxD von RS-232) | B (TxD) | ||
8 | SCHLAF | Schlafsteuerung | TTL | Schlafsignal | Niedriger Stand gültig |
9 | TEST | Fabrikprüfung |
Installieren Sie Maß

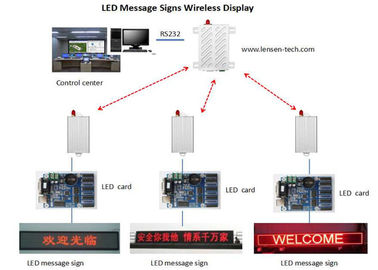

Anwendungs-Diagrammbeispiel
