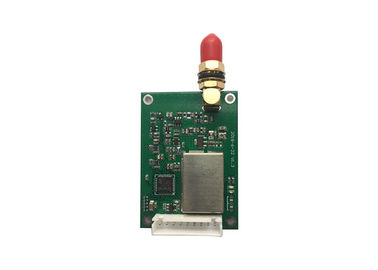

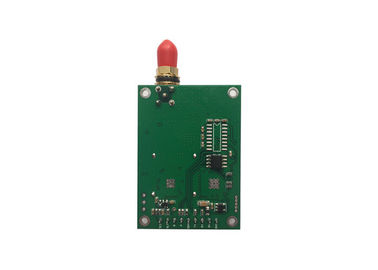

Daten-Moduls 800mW 5km des Lora-Modul-SX1278 868MHz Lora Datenübermittler UART
LS-LR1000 liefern RS232, RS485, oder TTL-Schnittstelle, wählen bitte ein, wenn Sie Auftrag vergeben.
Allgemeine Einleitung
LS-LR1000 ist ein drahtloses Modul der seriellen Schnittstelle, funktioniert an der Nichterfüllung 433MHz (oder an 868MHz/915MHz), zurückfallen 16 Kanäle. Es benutzt Chip SX1278/SX1276 von Semtech, stützt transparente Datenübertragung. LS-LR1000 nimmt LORA-Verbreitungsspektrumtechnologie an. Sein Getriebeabstand ist länger als herkömmlicher Radio. FEC-Algorithmustechnologie stellt sicher, dass LS-LR1000 hohe Kodierungs-Leistungsfähigkeit und gute Korrekturleistungen hat.
Einsatzbereich
• Elektronische Türschlösser des Hotels, Managementsystem der biometrischen Zugangskontrolle
• Medizinische und elektronische Instrumentierungsautomatisierungssteuerung
• Intelligentes Lehrmittel, Babysorgfalt, Anrufsystem des medizinischen Bezirks
• Haushaltsgeräte und intelligente Beleuchtungssteuerung
• Diebstahlsichere Warnungschipkarte, Bahnlokomotivdirektübertragungsentdeckung
• Wasser, Strom, Gas, erhitzendes automatisches Zählerstandsystem oder Blindleistungskompensation und Stromnetzüberwachung
• LED-Schirm-drahtlose Übertragung des Textes, der Bilder und der drahtlosen Steuerung
• Drahtlose Kranskala, Fahrzeugüberwachung, Alternausrüstungsprüfung
• Daten-drahtlose Übertragung der industriellen Ausrüstung und industrielle Umweltüberwachung
• Videoüberwachungsptz-Steuerung, Zugriffskontrollanwesenheitskarteleser
• Straßenlaterne-Entdeckungssteuerung der Wetter-/Öl-/Wasserausrüstungsinformationssammlung und der Entdeckung der natürlichen Umwelt
• Navigationsanlage der Bergwerkanwesenheit, Gasdetektionswarnung
Technische Spezifikation
| LEISTUNG |
| Leistungsabgabe: |
1W |
| Rf-Blickfeld-Strecke: |
5km @2400bps
Testbedingung: freier Raum und offenes Gebiet, Höchstleistung, Stückgutfracht: 2400bps, Antennengewinn 2.5dBi, Antenne height>2m
|
| Rf-Luftbaud: |
1200/2400/4800/9600/19200bps |
| Raum-Kanal: |
1MHz (Nichterfüllung) |
| Bandbreite: |
<25khz>
|
| Empfänger-Empfindlichkeit: |
-123dBm@1200bps, -118dbm (9600bps) |
| Datenformat: |
8N1, 8E1, 8O1 |
| KOMPATIBILITÄT |
| LS-LR Reihe |
| ENERGIE |
| Versorgungs-Spannung: |
DC 5V |
| Übertragen Sie Strom: |
<650ma>
|
| Empfangen Sie Strom: |
<30ma>
|
| Schlafstrom: |
<20ua>
|
| ALLGEMEIN |
| Kommunikations-Modus: |
Halbduplex |
| Frequenz-Band: |
433MHz oder 450MHz, 470MHz, 868MHz, 915MHz wählen ein |
| Kanal: |
Nichterfüllung mit 16 Kanälen |
| Schnittstelle: |
TTL, RS232, RS485 (wählen Sie ein) |
| PHYSIKALISCHE EIGENSCHAFTEN |
| Größe: |
53mm×38mm×10mm
(ausschließlich der Antennenbasis und des Datenstiftes) |
| Gewicht: |
35g |
| Antennen-Basis: |
50Ω, SMA |
| Betriebstemperatur: |
Industriell: - 40℃~+85℃ (TCXO) |
| Frequenz-Stabilität: |
±2.5ppm industriell |
Pin-Definition (Stift 9)
| Pin nein. |
Signal
Name
|
Funktion |
Niveau |
Verbindung mit Anschluss |
Anmerkungen |
| 1 |
Boden |
Erdung der Stromversorgung |
|
Boden |
|
| 2 |
VCC |
Stromversorgung DC |
DC 5V |
|
|
| 3 |
RxD/TTL |
Datenempfangen |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Datenübertragen |
TTL |
RxD |
|
| 5 |
SGND |
Signal |
|
|
|
| 6 |
A (TXD) |
A von RS-485 (TxD von RS-232) |
|
A (RxD) |
|
| 7 |
B (RXD) |
B von RS-485 (RxD von RS-232) |
|
B (TxD) |
| 8 |
SCHLAF |
Schlafsteuerung |
TTL |
Schlafsignal |
Niedriger Stand gültig |
| 9 |
TEST |
Fabrikprüfung |
|
|
|
