Leistungsabgabe: | 2w | Frequenz: | VHF/UHF |
---|---|---|---|
Distanz: | 8km LOS | Schnittstelle: | RS232/RS485/TTL |
Baud: | 1200bps/2400bps | Anwendung: | Marine |
Markieren: | digitales Audiomodul,drahtloses Audiotransceivermodul |

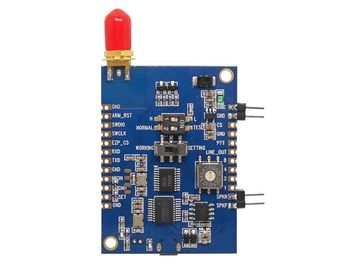

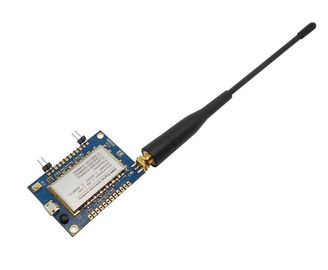

Mobilfunk VHF 134-174MHz 2W 8Km UHF 400-480mhz Digital Audio-Transceiver-Modul
Eigenschaften
UHFbandfrequenz: UHF 400-470mhz/VHF 134-174MHz/320-390MHz
Abstand bis zu 8Km
Maximale Leistungsabgabe zu 2W
geringe Energie zu 0.5W
Hohe Empfindlichkeit: - 124dBm
Bit-Fehler-Rate unten bis 1% Unter--121dBm
Unabhängige Frequenz für Tx und Rx
Bandbreite: KH 12,5/25
Sprach- und Textnachrichtkommunikation
Anzeige für den nennenden Input, Verbindungszustandprüfung
Funksprechgerät DMR /Analog
Mitteilungsgetriebe und -aufnahme
Einbauten EEPROM, Daten speicherten sogar weg angetrieben
Kristall 1ppm TCXO
51 CTCSS
166 CDCSS
9 justierbares Volumen
Erhöhte Verschlüsselung der Stimme und der Textnachricht
Anwendung
Pin-Definition
Pin nein. | Signal-Name | Definition | Beschreibung | Anmerkungen | ||
Energie | 1 | VCC | DC12V±10% | Maximaler Getriebestrom: 1.5A | ||
2 | Boden | Erdung der Stromversorgung | ||||
Signalbasis | 1 | Boden | Erdung des Energiesignals | |||
2 | A (TXD) | Datenempfangen | TTL TX/RS232 TX/RS485-A | Wählen Sie ein | ||
3 | B (RXD) | Datenübertragen | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | Erdung des Signals | ||||
6 | Postverwaltung | Übertragende Audiosteuerung | ||||
7 | MIC HEREIN | Mikrofoninputsteuerung | ||||
8 | SPRECHER HERAUS | Sprecherertragsteuerung | ||||
9 | TEST | Fabrikprüfung |
Pin-Definition
Pin nein. | Signal-Name | Definition | Beschreibung | Anmerkungen | ||
Energie | 1 | Boden |
Erdung der Stromversorgung
|
|||
2 | VCC | DC12V±10% | Maximaler Getriebestrom: 1.5A | |||
Signalbasis | 1 | RxD (TTL) | Datenempfangen von TTL | |||
2 | A (TXD) | Datenempfangen | RS232 TX/RS485-A | Wählen Sie ein | ||
3 | B (RXD) | Datenübertragen | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
Daten-Übertragen von TTL | ||||
5 | DGND | Erdung des Signals | ||||
6 | Postverwaltung | Übertragende Audiosteuerung | ||||
7 | MIC HEREIN | Mikrofoninputsteuerung | ||||
8 | SPRECHER HERAUS | Sprecherertragsteuerung | ||||
9 | TEST | Fabrikprüfung |
