Lang Strecke Funksprechgerät Modul 1W 30dBM 5KM VHF (134-174MHz)/UHF (400MHz -480MHz)

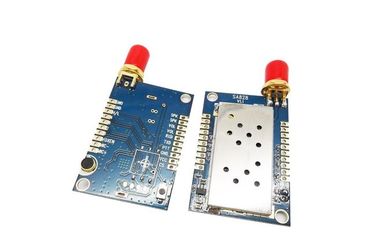

LS-828-VHF Funksprechgerätmodul

LS-828 ist ein einteiliges Berufsfunksprechgerätmodul in kleinem. Es ist mit starker Funktion sehr bedienungsfreundlich. Dieses Modul hat volle Funktion eines Berufsfunksprechgeräts und kann mit jedem analogen Funksprechgerät im Markt sprechen. Mit dem kleinen kann es in Instrument-, tragbares und Handgerät leicht eingebettet werden. LS-828 funktioniert gut in der heißen/kalten Umwelt mit dem KDS 1PPM TCXO. Die Eigenschaften der ausgezeichneten Antenne bringen Netz, guten HF-Verstärker, hohe Rf-Empfindlichkeit lassen seine Kommunikation leicht über 3Km im offenen Gebiet erzielen zusammen. Drehschalter für Kanalansteuerung, EEPROM, Audioverstärker, HF-Verstärker, Postverwaltungs-Schlüssel, Antennensockel sind aller in solch einem kleinem Modul eingeschlossen. Außerdem können alle Parameter (CTCSS, CDCSS-, QUADRAT--, vorher festgelegtkanäle usw.) entweder durch PC-Software oder -befehl unter Verwendung UART-Schnittstelle leicht geändert werden. Mit dem eingebetteten Drehenstromkreis des Audiovolumens kann Benutzer einen variablen Widerstand auf Pin16, Pin17 nur löten, um das Volumen steplessly zu justieren.

Es gibt zwei Frequenzbänder LS-828: LS-828-U und LS-828-V. Der einzige Unterschied ist der Frequenzbereich. Die anderen sind selben, einschließlich Modulgröße, Schnittstelle, Software-Protokoll, etc. Die zwei Frequenzbereiche der Module sind: LS-828-U: U-Band, 400 -- 480MHz, LS-828-V: Klemmband, 134 -- 174MHz

Eigenschaften:

• Frequenzbereich: 400~480MHz/134~174MHz
• Nur TX- und RX-Frequenz
• Auswahl der Bandbreite 12.5/25KHz
• Spitzenleistung 1W
• 3~5Km Abstand im offenen aera
• Hohe Empfindlichkeit: -124dBm
• Hoch integriert mit ultra kleinem
• 166 CDCSS, 38 CTCSS
• 8 QUADRAT
• Hoch- niedrige Ausgangsleistungsauswahl (500mW-1W)
• Eingebettetes EEPROM, Daten sparte sogar Ausschalten
• 1ppm TCXO

Anwendungen:

• Kleines Funksprechgerät
• Taschenhandgerät
• Sicherheitssystem
• Instrument
• Des im Freien Produkt Sports
• Audiospurhaltung und -Kontrollsystem

Spezifikation

Pinout-Definition
