| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-LR-U5000 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-6 Tage |
| Zahlungsbedingungen: | Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Leistungsabgabe: | 5w | Distanz: | 15km |
|---|---|---|---|
| Port: | RS485 | Einschließung: | Aluminium |
| Farbe: | Schwarz | Chip: | SX1278 |
| Markieren: | LORA-Radioapparat-Modul,lora lange Strecke |
||

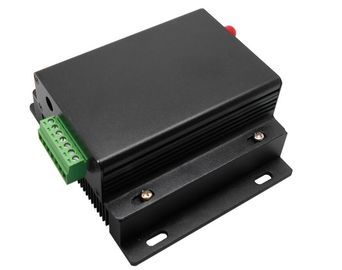

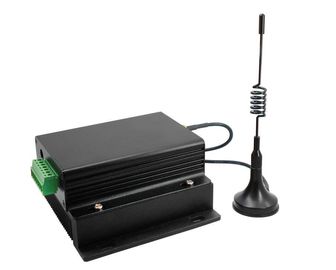

ModuleDTU Zugang 5W 433MHz Lora drahtloses RfUHFmodul-433M Sender-Empfänger SX1278
Eigenschaft
Getriebeabstand im offenen Gebiet bis zu 15Km @ 96Kbps
433/470MHz
40 Kanäle
LoRa-Modulation
Schnittstelle: TTL/RS232/RS485
Empfindlichkeit: -139 dBm
Maximale Spitzenleistung: 5W (+37dBm)
Funktionsspannung: 9 | 30 V
Betriebstemperatur: -40 | °C +85
Anwendung
Fernsteuerungstelemetrie
Fernzählerstand
Sicherheitssystem
Betriebsdatenerfassung
Hausautomation
Drahtloser Datenaustausch
Greifen Sie auf System zu
Roboter contro
Elektrischer Parameter:
| Nein. | Einzelteil | Parameterdetails | Beschreibung |
| 1 | Größe | 82 * 62 *25mm | Ohne Antenne |
| 2 | Gewicht | 133g | Ohne Antenne |
| 3 | Frequenzband | Nichterfüllung: 433MHz | 410~441MHz |
| 4 | Unterkunft | Aluminiumlegierung | Schwarzes |
| 5 | Verbindungsstück | RS485: 1*4*3.81mm | Schrauben |
| 6 | Versorgungsspannung | 8 | DC 28V | Anmerkung: die Spannung höher als 28V ist verboten |
| 7 | Kommunikationsebene | RS232/RS485 | Verfügbar für RS232 und RS485 |
| 8 | Operationsstrecke | 3000m | Testbedingung: freier Raum und offenes Gebiet u. 20dBm, Antennengewinn: 5dBi, Höhe: > 2m, |
| 9 | Sendeleistung | Maximum 30dBm | Über 1W kann bis 20, 17, 14, 10dBm konfiguriert sein |
| 10 | Empfangen von Empfindlichkeit | -130dBm/2.4kbps | Empfindlichkeit hat nichts, mit Baud und TIMING zu tun |
| 11 | Luftwertrate | 2.4kbps | Kann bis 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps konfiguriert sein |
| 12 | Bereitschaftsstrom | 14mA | Modus 3 (Stromversorgung: 12V) |
| 13 | Übertragender Strom | 126mA/20dBm | >300mA (empfohlen) |
| 14 | Empfangen des Stroms | 28mA | 12V |
| 15 | Kommunikationsschnittstelle | RS232/RS485 | 8N1, 8E1, 8O1 |
| 16 | Fahren des Modus | RS232/RS485 | Kann zum Gegentakt-/hohen Zug, Offenabfluß konfiguriert sein |
| 17 | Übertragende Länge | 512-Byte-Puffer | 58 Bytes pro Paket |
| 18 | Empfangen von Länge | 512-Byte-Puffer | 58 Bytes pro Paket |
| 19 | Adresse | 65536 konfigurierbare Adressen | Einfach für Netz, Sendung und örtlich festgelegtes Getriebe |
| 20 | RSSI-Unterstützung | Eingebaute intelligente Verarbeitung | - |
| 21 | Antennenart | SMA-K | Außengewindeloch |
| 22 | Betriebstemperatur | -40 | +85℃ | Industrieller Grad |
| 23 | Betriebsfeuchtigkeit | 10% | 90% | Relative Luftfeuchtigkeit, keine Kondensation |
| 24 | Lagertemperatur | -40 | +125℃ | Industrieller Grad |
DTU-Werkseinstellung
| DTU-Art Zahl | Arbeitsfrequenz | Identifikations-Adresse | Fabrikkanal | Stückgutfracht | Rate der seriellen Schnittstelle | Format der seriellen Schnittstelle | Sendeleistung |
| LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Arbeitsmodi
Das Modul hat zwei Betriebsarten, die durch ZURÜCKSTELLEN-Indikator beobachtet werden können, Details werden gezeigt in der folgenden Tabelle:
| Modi (0-1) | STELLEN Sie Anzeigelampe zurück | Moduseinleitung | Anmerkungen |
| 0 transparenter Sendebetrieb | weg von | Serielle Schnittstelle offen, Radioapparat offen, transparentes Getriebe | Der Empfänger muss in Modus 0 sein |
| auf | DTU-Parameter können konfiguriert sein | Für weitere Einzelheiten bitte sehen die Arbeitsparameter |
