Band: | VHF/UHF | Schnittstelle: | RS232/RS485/TTL |
---|---|---|---|
Leistungsabgabe: | 25W | Distanz: | 20KM |
Markieren: | drahtloses Audiotransceivermodul,Audiotransceivermodul |

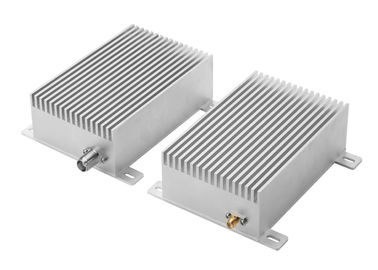

drahtloser Audiodrahtloser Abstand des modul 25W VHF-Sprachmodul-150MHz des Funksprechgerät-10km
I: Eigenschaften:
1. Hohe Leistung ausgegeben: 10W oder 25W
2. Langer Getriebeabstand: bis 20km
3. Band VHF-Bandes 150MHz oder Band 230MHz oder 450MHz
4. Datenübertragung, Sprachübertragung beide o.k.
5. Doppeltes PLL, doppeltes VCO, hohe Zuverlässigkeit
6. VOX-Funktion
II. Leistungsblatt
A, Gesamtindex
● Frequenz: VHF- und UHFfrequenzband (150MHz, 230MHz), kann ungefähr 400 Kanäle speichern
● Frequenztoleranz: ±2.5ppm
● Kanalabstand: 25 kHz
● Antennenwiderstand: 50Ω
● Umwelttemperatur: - ℃ 35 ℃~+75
● modulieren Modus: MSK
● Luftbaud: 1200bps/2400bps
B, Empfänger-Index
● Empfindlichkeit: ≤0.25uV
● ignal Rauschzahl (SNR): ≤-50dB
● Nebenkanalselektivität: ≥70dB
● Inter- Modulationsstörung: ≥70dB
● unechte respouse Immunität: ≥70dB
C, Übermittler-Index
● Sendeleistung: 25W
● modulieren Verzerrung: ≤3%
● Restfrequenzmodulation: ≤-48dB
● Frequenzabweichung: ≤5KHz
● Orthokanalleistungsverhältnis: ≤-70dB
● Streuenergie: ≤5uW
● Rf-Abstand: 20km (Energie Rf-25W im Freien)
D, Stromversorgung
● DC: 12 V (±10%)
● Wartestrom: ≤ 1 6 0 m A
● übertragender Strom: ≤ 6 A (Sendeleistung 25W)
E, Maß:
128*108*28mm
III. Pin-Definition
Verbindungsstück | Pin nein. | Anschlussbezeichnung | Beschreibung | Anmerkungen |
Stromanschluß | 1 | VCC | DC: 12V |
Verwenden Sie bitte Energie DC 12V, mehr als 8A |
2 | Boden | Boden der Stromversorgung | ||
Signalverbindung | 1 | TTL (TxD) | TxD von TTL | |
2 | TxD (A) |
TxD von RS-232 RS-485 A |
RS-232, RS-485, TTL, nur eins gültig | |
3 | RxD (B) |
RxD von RS-232 RS-485 B |
RS-232, RS-485, TTL, nur eins gültig | |
4 | TTL (RxD) | RxD von TTL | ||
5 | Boden | Erdleiter | ||
6 | Postverwaltung | Das Audioübertragen ermöglichen | Niedriger Stand ist für das Übertragen | |
7 | MIC | Audiosignaleingang | Mikrofoninput, Modulationsempfindlichkeit 10mV | |
8 | SP | Audiosignalausgabe | Audioverstärkerertrag 8ohm 0.5W | |
9 | QUADRAT | Empfangen der Signalprüfung | Empfangen des Trägersignals, hohe Stufe |
IV: Anwendung von LS-V25000
Wiedergewinnung, Marinesteuerung
allgemeiner Verkehr
industrielle Steuerung
Zeitplan des elektrischen Stroms
Wasserwirtschaftsmonitor
Signalsammlung und Getriebe des Bahnsystems
Öls-Extraktion und Transportsteuerung
Maß Öl- oder Wasserbrunnen
hydrologische Überwachung
Wetterstationsüberwachung
Waldschutz
intelligentes Gebäude
geologisch erkunden Sie
beweglicher Standort
militärische Ausbildung
Anmerkungen:
1. Über die Stromversorgung.
Die Leistungsabgabe dieses Radios ist zu 25W hoch. Energie 12V DC, mindestens 8A wird empfohlen, um zu verwenden. Wählen Sie bitte Energie DC mit gutem Schwankungskoeffizienten und Entstörungsfähigkeit. Wenn Sie Schalterstromversorgung benutzen, halten Sie bitte die Antenne weit weg von ihr, um die Folgerung der Antenne zu vermeiden.
2. Über die Antenne.
Wählen Sie bitte die Antenne, die mit Ihrem Hochfrequenzband kompatibel ist. Für Langstreckenkommunikation würde Richtungs- und hohe Gewinnantenne helfen, bessere Effekte zu erreichen. Und auch, versuchen Sie bitte, Antenne an hochgradigem anzubringen.
Der Widerstand der Antenne und seines Kabels sollte Übereinstimmung mit Radio (50Ω) sein. Wenn nicht, ist die Leistung der ganzen Einheit betroffen und sie beschädigt möglicherweise den Radio.
3. Über Antennenkabel
Wählen Sie Kabel mit Widerstand 50Ω und niedrigem Zerfallmaterial. Vergewissern Sie sich, dass er mit Radio und Antenne erfolgreich angeschlossen werden kann. Bitte halten Sie auch wasserdicht und für Überspannungsschutz.
4. Erhitzen Sie Emission
Wenn der Radio für lange Zeit übertragen muss, beachten Sie bitte Übergangshitze in der Zeit.
