| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-V5000 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-7 Tage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Frequenz: | VHF 150MHz/230MHz | Leistungsabgabe: | 5w |
|---|---|---|---|
| Schnittstelle: | RS232/RS485/TTL | Übertragen: | Daten/Stimme/Musik |
| Sprachart: | analoges Audio | VOX Funktion: | Ja |
| Markieren: | drahtloses Audiotransceivermodul,Audiotransceivermodul |
||

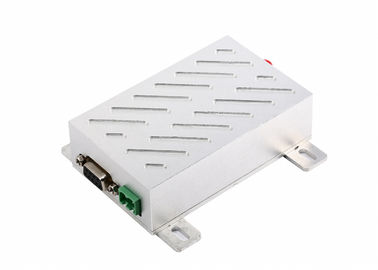

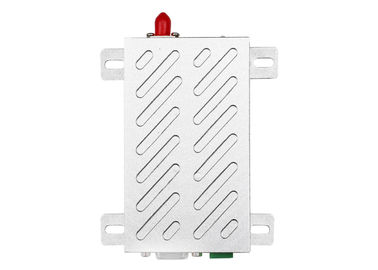

LS-V5000 drahtloses Audiomodul, VHF-/UHFsprachmodul 144.039MHz für APRS
Eigenschaften:
Spezifikationen:
Doppelte Phaseverschlussschleife, doppelte VCO-Struktur, hohe Stabilität
Trägerfrequenz: VHF/UHF auswählbar
Luftwertrate: 1200/2400bps jetzt
Schnittstelle: TTL/RS-232/RS-485 auswählbar
Modulation: FSK/MSK
Frequenzstabilität: ±2.5ppm
Kanalabstand: 25KHz
Antennenwiderstand: 50 Ohm
Temperatur: -30~+70C
Größe: 85x58x16mm (ohne Heizkörper)
Getriebeabstand kann 12Km erreichen
Empfänger:
Empfangen von Empfindlichkeit: ≤-119dBm (mehr als 12dB SINAD)
Nebenkanalselektivität: ≥65dB
Intermodulationsablehnung: ≥65dB
Unordnungs- und Bildablehnung: ≥70dB
Übermittler:
Rf-Energie: 5W
Frequenzabweichung: ≥ 5.0kHz
Nebenkanalenergie: ≥70dB
Übertragender Strom: ≤1.5A

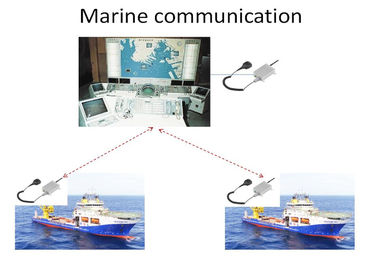

Anwendung
APRS, SCADA
Drahtlose Warnung und Sicherheitssysteme;
Drahtloses Sprachübertragungssystem, drahtlose Pagers
drahtlose Überwachung und prozesskontrolliert;
Drahtlose Datenübertragung, automatisches Datenerfassungssystem;
Drahtloses Konferenzwahlsystem;
Drahtlose Position, drahtloser intelligenter Anschluss PDAs;
Elektronischer Busbahnhof und intelligenter Verkehr;
Drahtloser elektronischer Bildschirm, LED-Anzeige
RS232/RS485 zum Radioapparat
| Pin nein. | Signal-Name | Definition | Beschreibung | Anmerkungen | ||
| Energie | 1 | VCC | DC12V±10% | Maximaler Getriebestrom: 1.5A | ||
| 2 | Boden | Erdung der Stromversorgung | ||||
| Signalbasis | 1 | Boden | Erdung des Energiesignals | |||
| 2 | A (TXD) | Datenempfangen | TTL TX/RS232 TX/RS485-A | Wählen Sie ein | ||
| 3 | B (RXD) | Datenübertragen | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | Erdung des Signals | ||||
| 6 | Postverwaltung | Übertragende Audiosteuerung | ||||
| 7 | MIC HEREIN | Mikrofoninputsteuerung | ||||
| 8 | SPRECHER HERAUS | Sprecherertragsteuerung | ||||
| 9 | TEST | Fabrikprüfung | ||||
Maß
