| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-V25000 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-7days |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000pcs/month |
| Leistungsabgabe: | 25W | Distanz: | 20KM |
|---|---|---|---|
| Gehäusematerial: | Aluminium | Frequenz: | VHF/UHF |
| Audioart: | Analoge | ||
| Markieren: | digitales Audiomodul,drahtloses Audiotransceivermodul |
||

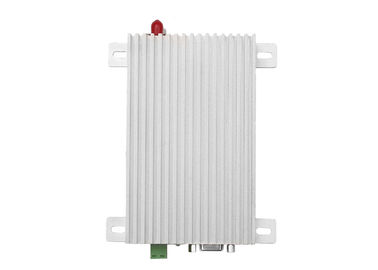

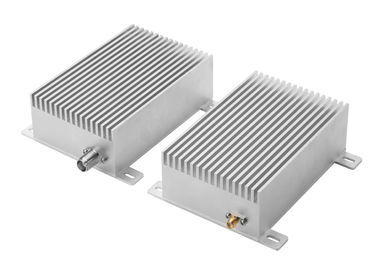

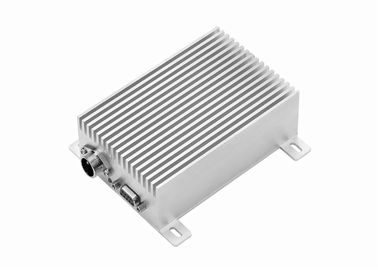

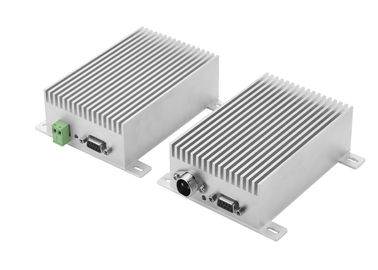

LS-V25000 senden Modem ist eine BerufshochleistungsDatenübertragungsRadiokombination mit neuestem Rf-Chip und drahtloser Kommunikationstechnologie. Dieser Radio stützt mehrfaches Frequenzband, VHF oder UHF. Mit Leistungsabgabe 25W hat er langen Getriebeabstand, den über mehr als 20km im Freilicht erreicht.
I: Eigenschaften:
1. Hohe Leistung ausgegeben: 10W oder 25W
2. Langer Getriebeabstand: bis 20km
3. Band VHF-Bandes 150MHz oder Band 230MHz oder 450MHz
4. Datenübertragung, Sprachübertragung beide o.k.
5. Doppeltes PLL, doppeltes VCO, hohe Zuverlässigkeit
6. VOX-Funktion
II. Leistungsblatt
A, Gesamtindex
● Frequenz: VHF- und UHFfrequenzband (150MHz, 230MHz), kann ungefähr 400 Kanäle speichern
● Frequenztoleranz: ±2.5ppm
● Kanalabstand: 25 kHz
● Antennenwiderstand: 50Ω
● Umwelttemperatur: - ℃ 35 ℃~+75
● modulieren Modus: MSK
● Luftbaud: 1200bps/2400bps
B, Empfänger-Index
● Empfindlichkeit: ≤0.25uV
● ignal Rauschzahl (SNR): ≤-50dB
● Nebenkanalselektivität: ≥70dB
● Inter- Modulationsstörung: ≥70dB
● unechte respouse Immunität: ≥70dB
C, Übermittler-Index
● Sendeleistung: 25W
● modulieren Verzerrung: ≤3%
● Restfrequenzmodulation: ≤-48dB
● Frequenzabweichung: ≤5KHz
● Orthokanalleistungsverhältnis: ≤-70dB
● Streuenergie: ≤5uW
● Rf-Abstand: 20km (Energie Rf-25W im Freien)
D, Stromversorgung
● DC: 12 V (±10%)
● Wartestrom: ≤ 1 6 0 m A
● übertragender Strom: ≤ 6 A (Sendeleistung 25W)
E, Maß:
128*108*28mm

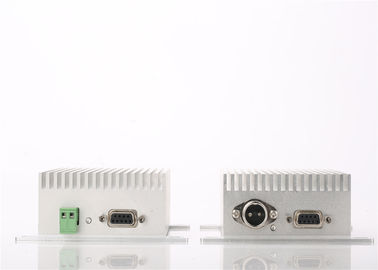

III. Pin-Definition
| Verbindungsstück | Pin nein. | Anschlussbezeichnung | Beschreibung | Anmerkungen |
| Stromanschluß | 1 | VCC | DC: 12V |
Verwenden Sie bitte Energie DC 12V, mehr als 8A |
| 2 | Boden | Boden der Stromversorgung | ||
| Signalverbindung | 1 | TTL (TxD) | TxD von TTL | |
| 2 | RxD (A) |
RxD von RS-232 RS-485 A |
RS-232, RS-485, TTL, nur eins gültig | |
| 3 | TXD (B) |
TxD von RS-232 RS-485 B |
RS-232, RS-485, TTL, nur eins gültig | |
| 4 | TTL (RxD) | RxD von TTL | ||
| 5 | Boden | Erdleiter | ||
| 6 | Postverwaltung | Das Audioübertragen ermöglichen | Niedriger Stand ist für das Übertragen | |
| 7 | MIC | Audiosignaleingang | Mikrofoninput, Modulationsempfindlichkeit 10mV | |
| 8 | SP | Audiosignalausgabe | Audioverstärkerertrag 8ohm 0.5W | |
| 9 | QUADRAT | Empfangen der Signalprüfung | Empfangen des Trägersignals, hohe Stufe |
Anwendung von LS-V25000
Wiedergewinnung, Marinesteuerung
allgemeiner Verkehr
industrielle Steuerung
Zeitplan des elektrischen Stroms
Wasserwirtschaftsmonitor
Signalsammlung und Getriebe des Bahnsystems
Öls-Extraktion und Transportsteuerung
Maß Öl- oder Wasserbrunnen
hydrologische Überwachung
Wetterstationsüberwachung
Waldschutz
intelligentes Gebäude
geologisch erkunden Sie
beweglicher Standort
militärische Ausbildung
