Farbe: | Weiß | Sicherung: | 60V 2A |
---|---|---|---|
Input: | NPN/PNP | Ertrag: | 16 |
Markieren: | Programmierbarer Logik-Prüfer DC24V PLC,programmierbarer Logik-Prüfer PLC 5ms,Industrielle Automatisierung DC24V unter Verwendung PLC |
Programmierbarer Logik-Kontrolleur Industrial Automation Using DC24V PLC

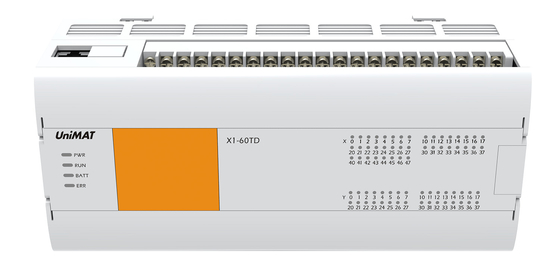

X1-60TD PLC für Industrie-Automatisierung niedriges Kosten PLC
Parameter
Einzelteil nein. | Specifictions | |||
Teilnummer. | X1-60TD-E0 | |||
Spannung | DC24V | |||
Spannungsbereich | DC 20,4~28.8V | |||
Erlaubte Spannung | fahren Sie fort, für den blitzschnellen Stromausfall zu funktionieren weniger als 5ms | |||
Sicherung | 60V 2A | |||
Überspannung | 12A, 0.5ms below/28.8V DC | |||
Leistungsaufnahme | 8W | |||
DC24V-Stromversorgung | 600mA unten | |||
Eingegebene Spezifikationen | ||||
Input | 36 | |||
Verbindungsmethode | Abnehmbarer Verteiler (Schraube M3) | |||
Eingegebene Methode | NPN/PNP | |||
Eingangssignalspannung | DC-Stromversorgungsart: dc20.4v | 28.8v | |||
Eingangsimpedanz | X0-X2 | 2.4K | ||
X3 oben | 5.6K | |||
AUF eingegebenem induziertem Strom | X0-X2 | Mehr als 5mA | ||
X3 oben | Mehr als 2.4mA | |||
WEG VON eingegebenem induziertem Strom | 1mA unten | |||
Eingegebene Antwortzeit | Nicht mehr als 4.5ms | |||
Eingangssignalform | Freier Kontaktinput der Spannung | |||
Lassen Sie Input ab: NPN-Open-Collector-Transistor | ||||
Quellart Input: PNPOpen-Kollektortransistor | ||||
Isolierung des eingegebenen Stromkreises | Optokopplerisolierung | |||
Anzeige von Input | Wenn der Optokoppler gefahren wird, ist das LED-Licht auf der Platte eingeschaltet | |||
Ertragspezifikationen | ||||
Ertrag | 16 | |||
Verbindungsmethode | Abnehmbarer Verteiler (Schraube M3) | |||
Ertragmethode | NPN/PNP | |||
Externe Stromversorgung | DC5~30V | |||
Maximallast | Widerstrebende Last | 0.5A/Einzel; Punkte 0.8A/4 | ||
induktive Belastung | 12W/DC24V | |||
Helle Last | Hohe Geschwindigkeit: 2W/DC24V, Common: 5W/DC24V | |||
Min Load | 5mA(DC5~24V) | |||
Durchsickernstrom des offenen Stromkreises | 0.1mA 以下 /DC30V | |||
Schalten Sie Widerstand ein | Hochgeschwindigkeitspunkt 0,3Ω typisch (Max0.6Ω) | |||
Antwortzeit | WEG VON →ON | Hoch wenden auf: 10μsbelow/10mAüber(DC5~24V) | ||
Übliche: 0.2ms below/200mA über (DC24V) | ||||
AUF →OFF | Hoch wenden auf: 10μs below/10mA über (DC5~24V) | |||
Übliche: 0.2ms以下/200mA über (DC24V) | ||||
Schleifenisolierung | Optokopplerisolierung | |||
Anzeige der Ertragaktion | Wenn der Optokoppler gefahren wird, ist das LED-Licht auf der Platte eingeschaltet | |||
Schildgetriebeabstand | 500M (gewöhnlicher Ertrag) | |||
Unshielded Getriebeabstand |
150M (gewöhnlicher Ertrag) |
Bauschaltplan
