Einleitung

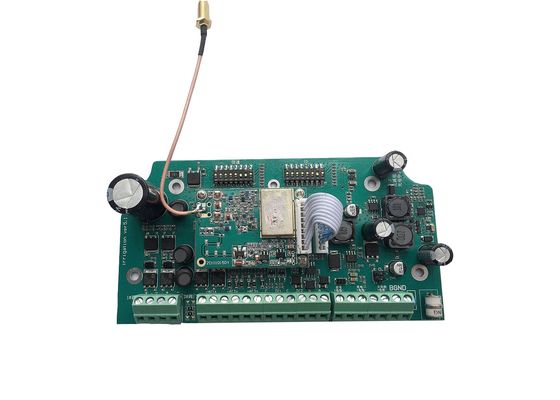

LS-SVC02 ist ein Radio basiertes Solenoid, das Ventilsteuergerät verriegelt. Es hat eingebauten Machtvorwurfsstromkreis. Eine Lithium-Batterie addierend, konnten Sie Solarenergiespg.versorgungsteil benutzen. LS-SVC02 ist OKAY, das Solenoid der Stationen 12V zu steuern 2, das Ventile und 3 Sensoren (4-20mA) anzuschließen verriegelt. Unsere Bewässerungssysteme sind für die Handels-/städtischen Anwendungen wie Ackerland, Obstgarten, Straße und Landstraße ideal, die, Medianwerte, Parks, Baustellen landschaftlich gestalten.

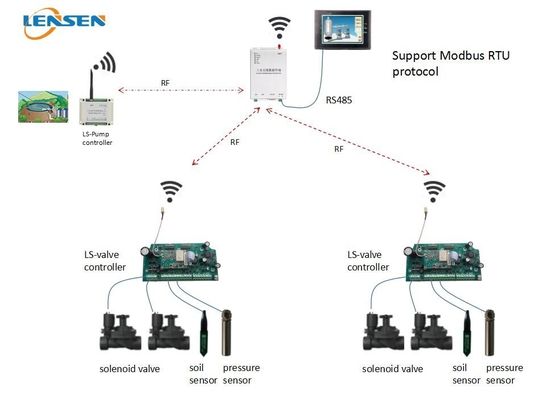

Anwendungsdiagramm als Referenz

Dieses System umfasst einen Meister (LS-R324 drahtloses DTU) und ein Pumpenkontrolleur (LS-RDIO0202 drahtloses RTU) und einige elektrische Ventilsteuergeräte (LS-SVC02).

Sie konnten LS-R324 drahtloses DTU an HMI-, PC-Software oder PLC über Hafen RS485 anschließen. Wir stützen Protokoll Modbus RTU. Durch die Programmierung Ihres Prüfers, konnten Sie Fernbedienung automatisch verwirklichen Ihre Hauptpumpe, die EIN-AUS sind und die elektrischen Ventile, die EIN-AUS sind.

Systemanforderungen

Alle drahtlosen Apparate im gleichen System sollten den gleichen Frequenzkanal, mit dem gleichen Baud benutzen, dann können sie einander verbunden sein. Vor der Anwendung überprüfen Sie bitte den Kanal und Identifikation, die zuerst einstellen. Sie konnten das BAD benutzen, um Kanal und Identifikation einzustellen (verweisen Sie bitte BAD-Einstellungsteil)

Der Parameter des Magnetventil-Prüfers

Rf-Parameter: 433MHz, Leistungsabgabe 1W zu 2km LOS drahtloser Steuerung, 9600bps, TTL-Schnittstelle

Stromversorgung: DC 12V. Wir haben eingebauten Solarvorwurfsstromkreis. Sie konnten Solar-panel+lithium-Körperverletzung benutzen, um Macht für dieses Brett zu liefern.

Batterieart: Lithium-Ionen-Batterie DC-12V. Unser Vorwurfsstromkreis basiert auf Lithium-Ionen-Batterie 3S. Lithium-Ionennennspannung ist- 3.6V – 3 x 3,6 = ist- 10.8V, Lithium-Ionenvollmacht 4.2V - 3x4.2=12.6V. Wir empfehlen uns, 12V, Körperverletzung 10Ah zu verwenden. Sie konnten die richtige Körperverletzungskapazität wählen, die Ihre tatsächlichen Anwendungsanforderungen übereinstimmt.

Sonnenkollektor: wir empfehlen uns, 18V, Sonnenkollektor 30W zu verwenden. Sie konnten richtiges wählen, das Ihre lokale Sonnenscheinzustand übereinstimmt.

Elektrisches Ventil: wir können 2 Stationen Art das Solenoid fahren DC-9-36V, das Ventile verriegelt.

Wie man anschließt

Wie man 2-drahtige Batterie anschließt

Entsprechend dem oben genannten Bild konnten Sie das Solenoid 2 anschließen, das Ventile, 3 Sensoren (4-20mA Analogeingabe) verriegelt, 2 Strömungsschalter (digitaler Input) zu diesem Prüfer. Schließen Sie bitte Ventile und Sensoren wie die Bildshows an. AI und DI sind passiver Input. Schließen Sie Batterie und Sonnenkollektor richtig an.

Anmerkung: Wenn Sie Zweidrahtbatterie benutzen, vergewissern Sie bitte, dass sich Kurzschluss der Kurzschlussbrücke 1 an Kurzschlussbrücke 2 anschließt und Kurzschlussbrücken 3 an Kurzschlussbrücke 4. anschließt.

Energie LED

Energie LED ist, die Arbeitsbedingung des drahtlosen Moduls anzuzeigen. Wenn drahtloses Modul oben für die Daten aufgeweckt wird, die empfangen und die übertragenden Daten, ist die LED auf Rot. Wenn drahtloses Modul im Schlaf ist, ist die LED AUS, an diesem Modus, es kann Daten nicht übertragen oder empfangen.

RF LED

Rf LED ist auf drahtlosem Modul. Wenn Daten, die, rotes LED-Blinzeln, wenn empfangende Daten, blaues LED-Blinzeln übertragen.

Wie man die Batterie mit 4 Drähten anschließt

Verweisen Sie bitte den Bauschaltplan oben.

Wenn Sie 4e-adrig Batterie benutzen, brauchen Kurzschlussbrücken nicht anschließen kurz.

Über die BAD-Einstellung

a. BAD für Kanal

BAD 1-4 ist für Kanalfassung

DIP1 AUF =20 =1

DIP2 AUF =21 =2

DIP3 AUF =22 =4

DIP4 AUF =23 =8

BAD 5-8, keine Definition jetzt, halten sie bitte fern

Dieses Ventilsteuergerät hat 15 Kanäle total, verweisen bitte diese Einstellungstabelle

• BAD für Identifikation

DIP1 AUF =20 =1

DIP2 AUF =21 =2

DIP3 AUF =22 =4

DIP4 AUF =23 =8

DIP5 AUF =24 =16

DIP6 AUF =25 =32

DIP7 AUF =26 =64

DIP8 AUF =27 =128

Die Identifikation ist die lokale Identifikation des Prüfers, auch Modbus-Kommunikation Identifikation, verweisen bitte diese Tabelle

Identifikation	BAD-Standort	Identifikation	BAD-Standort	Identifikation	BAD-Standort
1		2		3
4		5		6
7		8		9
10		11		12
13		14		15
121		122		123
Düngemittel		Pumpe
