| Herkunftsort: | CHINA |
|---|---|
| Markenname: | Lensen |
| Zertifizierung: | CE, FCC |
| Modellnummer: | LS-Irri |
| Min Bestellmenge: | 2pcs |
| Preis: | Negotiation |
| Verpackung Informationen: | Standardkarton |
| Lieferzeit: | 2-8 Tage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Frequenz: | 433MHz | Technologie: | Lora/RF |
|---|---|---|---|
| Leistungsabgabe: | 1W | Solenoidart: | elektrisches Ventil |
| Abstand: | 2km+ | Ertrag: | 2 Kanäle |
| Markieren: | 2km Radioapparat-Bewässerungs-Kontrolleur,drahtloser Kontrolleur der Bewässerungs-433MHz,elektrisches 1W Ventilsteuergerät |
||
EIN-AUSsystem des drahtlosen ventils des Bewässerungs-Kontrollsystems PLC/HMI Fernsteuerungs
Einleitung
LS-EVC02 ist ein Radio basiertes elektrisches Ventilsteuergerät. Es hat den eingebauten Machtvorwurfsstromkreis und addiert eine Lithium-Batterie, Sie, könnte Solarenergiespg.versorgungsteil benutzen. LS-EVC02 ist OKAY, 2 elektrische Ventile der Stationen 12V zu steuern und 1 Druck-Sensor anzuschließen. Unsere Bewässerungssysteme sind für die Handels-/städtischen Anwendungen wie Ackerland, Obstgarten, Straße und Landstraße ideal, die, Medianwerte, Parks, Baustellen landschaftlich gestalten.

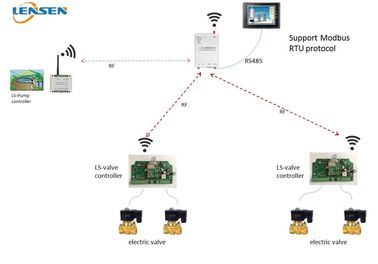

Anwendungsdiagramm
Dieses System umfasst einen Meister (LS-R324 drahtloses DTU) und ein Pumpenkontrolleur (LS-RDIO0202 drahtloses RTU) und einige elektrische Ventilsteuergeräte (LS-EVC02).
Sie konnten LS-R324 drahtloses DTU an HMI-, PC-Software oder PLC über Hafen RS485 anschließen. Wir stützen Protokoll Modbus RTU. Durch die Programmierung Ihres Prüfers, konnten Sie Fernbedienung automatisch verwirklichen Ihre Hauptpumpe, die EIN-AUS sind und die elektrischen Ventile, die EIN-AUS sind.
| Parameter | |
| Leistungsabgabe: | 1W |
| Stromversorgung: | Schaltnetzteil DC-12 oder Solar-panel+battery |
| Steuerabstand: | 2km LOS+ |
| Baud: | 2400bps |
| Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
| Vernetzung | |
| Vernetzung: | Punkt-zu-Punkt und auf Mehrpunkt zeigen |
| Protokoll: | Protokoll Modbus RTU |
| Portbeschreibung | |
| Ertrag: |
2 Ertrag |
| DFV-Anschluss | TTL |
| Gegenwärtig | |
| Übertragen Sie gegenwärtiges: | <400ma> |
| Empfangen des Stroms: | <40ma> |
| General | |
| Frequenz: | 433MHz |
| Kein Kanal: | 16 Kanäle, können über Dip-Schalter ändern |
| Physikalische Eigenschaften | |
| Maß: | 115×90×40 (Millimeter) |
| Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
| Temperatur: | -35℃~+75℃ (industriell) |
| Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
Systemanforderungen
Alle drahtlosen Apparate im gleichen System sollten den gleichen Frequenzkanal, mit dem gleichen Baud benutzen, dann können sie einander verbunden sein. Vor der Anwendung überprüfen Sie bitte den Kanal und Identifikation, die zuerst einstellen. Sie konnten das BAD benutzen, um Kanal einzustellen (verweisen Sie bitte BAD-Einstellungsteil)
Der elektrische Parameter des Ventilsteuergeräts
Rf-Parameter: 433MHz, Leistungsabgabe 1W zu 2km LOS drahtloser Steuerung, 9600bps, TTL-Schnittstelle
Stromversorgung: DC 12V. Wir haben eingebauten Solarvorwurfsstromkreis. Sie konnten Solar-panel+lithium-Körperverletzung benutzen, um Macht für dieses Brett zu liefern.
Batterieart: Lithium-Ionen-Batterie DC-12V. Unser Vorwurfsstromkreis basiert auf Lithium-Ionen-Batterie 3S. Lithium-Ionennennspannung ist- 3.6V – 3 x 3,6 = ist- 10.8V, Lithium-Ionenvollmacht 4.2V - 3x4.2=12.6V. Wir empfehlen uns, 12V, Körperverletzung 10ah zu verwenden. Oder Sie konnten die richtige Kapazität wählen, die Ihre tatsächlichen Anwendungsanforderungen übereinstimmt.
Sonnenkollektor: wir empfehlen uns, 18V, Sonnenkollektor 30W zu verwenden. Sie konnten richtiges wählen, das Ihre lokale Sonnenscheinzustand übereinstimmt.
Elektrisches Ventil: wir können 2 Stationen von elektrischen Ventilen DCs fahren 12V
Wie man 2-drahtige Batterie anschließt
Entsprechend dem oben genannten Bild konnten Sie 2 Wasserstromschalter, 2 elektrische Ventile und ihr Endschalter und 1 Druck-Sensor an diesen Prüfer anschließen. Schließen Sie bitte eine Linie Ihres Wasserstromschalters an COM Pin, die andere Linie zum Pin 2 unseres Prüfers oder zu Pin 4 wie den Bildshows an (unabhängig davon positives und negatives). Schließen Sie zwei elektrische Ventile und ihren Endschalter an entsprechende Stifte als geführt an. Schließen Sie Batterie und Sonnenkollektor richtig an.
Anmerkung: Wenn Sie Zweidrahtbatterie benutzen, vergewissern Sie bitte, dass sich zwei Kurzschlussbrücken angeschlossen werden.
Energie LED
Energie LED ist, die Arbeitsbedingung des drahtlosen Moduls anzuzeigen. Wenn drahtloses Modul oben für die Daten aufgeweckt wird, die empfangen und die übertragenden Daten, ist die LED auf Rot. Wenn drahtloses Modul im Schlaf ist, ist die LED AUS, an diesem Modus, es kann Daten nicht übertragen oder empfangen.
RF LED
Rf LED ist auf drahtlosem Modul. Wenn Daten, die, rotes LED-Blinzeln, wenn empfangende Daten, blaues LED-Blinzeln übertragen.
Wie man die Batterie mit 4 Drähten anschließt
Verweisen Sie bitte den Bauschaltplan oben.
Wenn Sie 4e-adrig Batterie benutzen, braucht Kurzschlussbrücke nicht anzuschließen.
Über die BAD-Einstellung
a. BAD für Kanal
BAD 1-4 ist für Kanalfassung
DIP1 AUF =20 =1
DIP2 AUF =21 =2
DIP3 AUF =22 =4
DIP4 AUF =23 =8
BAD 5-8, keine Definition jetzt, halten sie bitte fern
b. BAD für Identifikation
DIP1 AUF =20 =1
DIP2 AUF =21 =2
DIP3 AUF =22 =4
DIP4 AUF =23 =8
DIP5 AUF =24 =16
DIP6 AUF =25 =32
DIP7 AUF =26 =64
DIP8 AUF =27 =128
Anmerkung:
a. Wenn es viele Geräte gibt, die im gleichen System in Verbindung stehen, bitte eingestellt alle am gleichen Kanal.
b. Wenn Sie Kanal oder Identifikation ändern möchten, schneiden Sie bitte seine Energie ab und drehen Sie sich weg vom Meister zuerst. Dann Änderungskanal oder Identifikations-BAD. Schließlich Versorgungsenergie wieder. Die LED außer Antenne wird Blinzeln, Energie LED AN, die Shows erfolgreich geändert EINTAUCHEN. Energie LED zeigt nicht AN an, dass BAD-Änderung ausfiel. Treten Sie mit uns bitte für Zurückstellen in Verbindung.
c. BAD-Hinweis für Meister LS-R324 und BAD für Prüfer der Pumpe LS-RDIO0202. Diese nette Anwendung, LS-R324 ist, andere sind alle Sklaven Vorlagen. Sie konnten unterschiedliche Identifikation einstellen, um dich zu unterscheiden die Sklaven.
