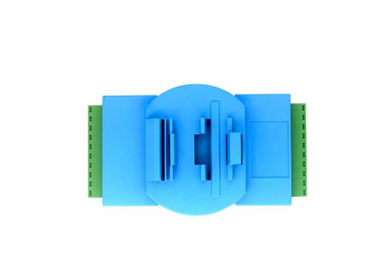

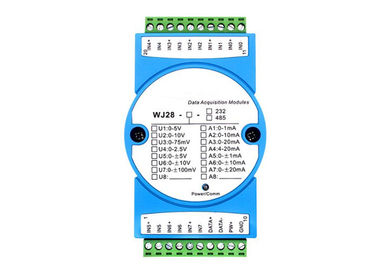

LS-WJ28 Rs232 Rs485 zu analogem Signalwandler 4-20mA oder 0-5V 8AI

Dieses ist ein 24 Bits ANZEIGEN-Datenerfassungskonverter. Es hat 8AI, kann Analogsignal des Konverters zu Serien-RS232 oder zu RS485

Verwendungsgebiet

Industrieautomatisierungsbereich

Signalmaß, -überwachung und -kontrolle
RS-485 Fern-Input/Output, Datenerfassung
Anwendung der intelligenten Bauaufsicht, Sicherheitstechnik
Kontrollsystem der industriellen Automatisierung

Eigenschaften:
8 AI, lokalisierter Konverter RS-485/232 gaben aus
Konverter der ANZEIGE 24-bit, accuracy>0.05%
gegenwärtiges Signal 4-20mA/0-20mA oder Signaleingang der Spannung 0-5V/0-10V
Schnittstelle RS-485/232 kann programmierte Kalibrierungsmodulgenauigkeit sein
Signalinput/output: Isolierung 3000VDC
Breite Versorgungsstrecke: 8 | 32VDC
Hohe Zuverlässigkeit, einfache Programmierung, einfach zuzutreffen
Standard-Montage der Schiene DIN35
Benutzer-programmierbare Einstellungsmoduladresse, Baud, etc.
Stützen Sie das Protokoll Modbus RTU
Niedrige Kosten, kleine Modularbauweise
Größe: 120x60x43mm

Wie man Übertragungsprotokoll Modbus RTU einstellt:

Modulnichterfüllungsprotokoll ist CharakterÜbertragungsprotokoll. Wenn Sie das Modul auf Protokoll Modbus RTU einstellen müssen, folgen Sie bitte diesen Einstellungen:

1. Gesetzter INIT-Schalter in INIT-Position.
2. schließen Sie das Netzanschlusskabel und das Kommunikationsschnittstellenkabel an.
3. schalten Sie die Energie, das Modul einträgt die Standardannahhme automatisch, Adresse 00, Baud 9600 ein.
4. ist Wartezeit 5s, Modul Initialisierung.
5. senden Sie den Befehl $00P1 (Cr), überprüfen die Antwort, wenn ist! 00 (Cr), Satz erfolgreich.
6. stellen Sie den Strom, INIT-Schalter zur Nullstellung ab.
7. Das Modul ist auf den Protokollmodus Modbus RTU erfolgreich eingestellt worden.

Anmerkung: wenn Sie bestellen, wählen Sie bitte Ihren Input und Ertrag oder merken Sie Ihre Teilnummer.
